Методические указания по выполнению курсовой работы

1. Проектирование корпоративной сети на базе ethernet

Ниже приведен порядок проектирования ЛВС.

1.1 Планирование проекта ЛВС начинается с предварительного выбора базовой сетевой технологии для проектируемой локальной сети на основании технических требований, экспертных данных и теоретического материала. В табл.1 приведены наиболее распространенные технологии современных локальных сетей.

Таблица 1 Технологии локальных сетей

Спецификация	Номинальная пропускная способность	Топология	Оборудование	Особенности
Ethernet 10Base2	10 Мбит/с	шина	сетевые карты, коаксиальный кабель, Т-коннекторы, терминаторы	дешевизна, невысокая надежность
Ethernet 10BaseT	10 Мбит/с	звезда, дерево	сетевые карты, витая пара, концентраторы (коммутаторы)	наиболее популярные технологии, часто используются совместно
Fast Ethernet ВП1	100 Мбит/с	звезда, дерево	сетевые карты, витая пара, концентраторы (коммутаторы)
Fast Ethernet ОВ2	100 Мбит/с	точка-точка	сетевые карты, оптоволокно, коммутаторы	для соединения отделов (групп) или серверов
Gigabit Ethernet	1 Гбит/с	точка-точка	оптоволокно, коммутаторы
Radio Ethernet	11 Мбит/с	звезда	сетевые карты, точки доступа (концентраторы)	используется где прокладка кабеля нерациональна
v.34	33,6 кбит/с	точка-точка	модемы, телефонная линия	используются для удаленного доступа
v.90	56,4 кбит/с	точка-точка	модемы, телефонная линия
xDSL	2 Мбит/с	точка-точка	модемы, телефонная линия

¹ ВП – витая пара (UTP, STP);

² ОВ – оптоволокно.

1.2. Определяется эффективный трафик П_{э i} как отношение среднего времени занятия задачей сети t_ср.i (табл.2) к общему времени работы сети t_раб, умноженное в случае полного занятия сети задачей на номинальную пропускную способность сети П_н или, в случае фиксированного трафика, на его значение.

Таблица 2 Сетевые задачи, используемые в современных локальных сетях

Задача	Среднее время занятия задачей сети, мин. в сут.	Серверная часть	Клиентская часть
обмен файлами	10-60 на 1 станцию	Сетевая ОС	Сетевая ОС
файловый сервер	120-360	Серверная сетевая ОС	Клиентская сетевая ОС
резервирование информации	5-30 на 1 раб. станцию 10-120 на 1 сервер	Сетевая ОС	Сетевая ОС
сетевая печать	1-20 на 1 станцию	Сетевая ОС	Сетевая ОС
служба терминалов	10-300 на 1 станцию (трафик 14-100 кбит/с)	Серверная сетевая ОС	Клиентская сетевая ОС
СУБД	5-30 на 1 станцию	Сервер БД	Приложения БД
удаленный доступ	60-480 на 1 пару модемов	Сервер удал. доступа	Клиент удал. доступа
Интернет	10-120 на 1 клиента	Прокси-сервер	Браузер
электронная почта	0,5-2 на 1 клиента	Почтовый сервер	Почтовый клиент
Интранет	5-20 на 1 клиента	Веб-сервер	Браузер
интерактивные сообщения	1-5 на 1 станцию	различные	различные
голосовая связь (IP-телефония)	10-60 на 1 станцию (трафик 33-64 кбит/с)	различные	различные
видеоконференции	20-40 на 1 станцию (трафик 0,1-1 Мбит/с)	различные	различные
службы сетевой безопасности	15-20 на 1 сервер + 2-5 на 1 клиента	Серверная сетевая ОС	Клиентская сетевая ОС

Полученные значения суммируются для определения общего сетевого трафика П_{Σ з.}. Значение П_{Σ з.} умножается на коэффициент служебного, широковещательного и неучтенного трафика k_с.т. = (0,05¸0,07)·n, где n – количество компьютеров в сети, и коэффициент запаса k_з = (1,2¸2,0) для учета будущего развития сети.

По полученному значению П_Σ уточняется выбранная технология ЛВС таким образом, чтобы коэффициент использования сети k_исп. = П_Σ / П_ном был не более (0,3¸0,6). Если необходимо, уменьшается среднее время работы одной или нескольких задач, либо выбирается другая сетевая технология (п.1.1.) Допускается увеличение общего времени работы серверов за счет ночного времени.

В случае превышения трафика сеть разбивается на логические сегменты с помощью коммутаторов. Суммарный трафик пересчитывается для каждого логического сегмента. Для каждого логического сегмента уточняется коэффициент использования сети, как указано выше.

В случае высокого широковещательного и служебного трафика при наличии более 150-300 станций необходимо разбиение локальной сети на подсети с помощью маршрутизаторов.

В качестве результата планирования проекта ЛВС записывается наименование выбранной технологии, пропускная способность сети и усредненный по логическим сегментам коэффициент использования сети.

1.3. Согласно исходному расположению компьютеров и выбранной сетевой технологии выбирается сетевая топология. Строится топологическая схема локальной сети с указанием номеров рабочих станций, видов серверов, типа и пропускной способности каналов связи.

1.4. По выбранной топологии и исходной схеме размещения компьютеров строится схема кабельной разводки с требованием минимальной суммарной длины кабеля. При использовании коммутаторов и маршрутизаторов их расположение выбирается с этим же требованием. Кабели располагаются вдоль стен в специальных коробках, либо под фальшполом (фальшпотолком). При использовании радиосвязи выдвигается требование минимального расстояния до AP (Access Point, точки доступа, радио-концентратора).

Если необходимо, вносятся корректировки в исходную схему размещения компьютеров.

Рассчитывается суммарная длина кабеля с учетом запаса 15-20%. Окончательная схема кабельной разводки наносится на исходную схему размещения компьютеров с указанием номеров рабочих станций и типа серверов и типа кабеля.

1.5. По имеющемуся перечню сетевых задач выбирается соответствующее сетевое программное обеспечение и операционных платформ.

Учитываются требования защиты информации. Устанавливается антивирусное программное обеспечение. При наличии выхода в Интернет устанавливается брандмауэр. При наличии важных данных организовывается их периодическое резервирование на специальный сервер.

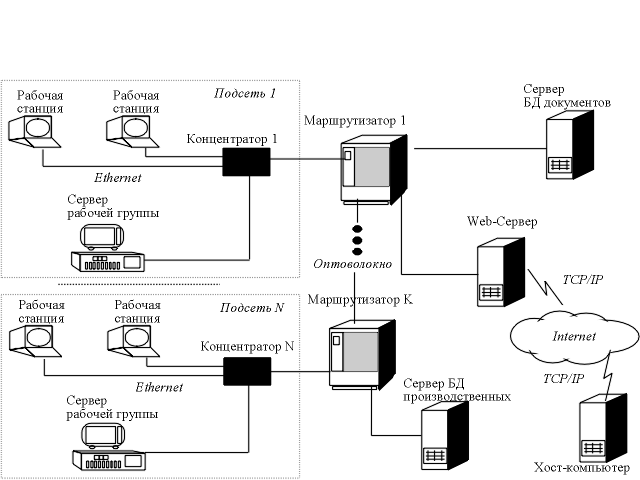

Примерная схема корпоративной сети показана на рисунке 1

Рис.1. - Схема корпоративной сети
