2 Фортификация

Войсковые фортификационные сооружения устраивают­ся при инженерном оборудовании позиций и районов рас­положения войск в целях создания наиболее благоприят­ных условий для ведения огня, наблюдения, управления боем, для защиты личного состава, а также для боевой тех­ники, транспорта, боеприпасов и других материальных средств.

По характеру защитных свойств фортификационные со­оружения могут быть открытого и закрытого типа.

Сооружения открытого типа в виде земляных выемок, способствующие скрытному размещению боевой техники и личного состава, снижают воздействие поражающих факто­ров ядерного взрыва и защищают от пуль, осколков и на­езда танков. Сделанные в них перекрытия или козырьки с грунтовой обсыпкой предотвращают поражение зажигатель­ными средствами, радиоактивными и капельно-жидкими отравляющими веществами, применяемыми противником.

Сооружения этого типа просты и оборудуются с исполь­зованием средств механизации или вручную с помощью шанцевого инструмента, а при необходимости и с примене­нием взрывчатых средств.

Сооружения закрытого типа предназначены для ведения огня и защиты личного состава (блиндажи и убежища). Остов и защитная толща (перекрытие) сооружения ос­лабляют действие ударной волны, предотвращают попада­ние внутрь сооружения снарядов, мин, снижают проникаю­щую радиацию до безопасных доз, защищают личный со­став от зажигательных веществ, химических и бактериаль­ных средств и воздействия светового излучения.

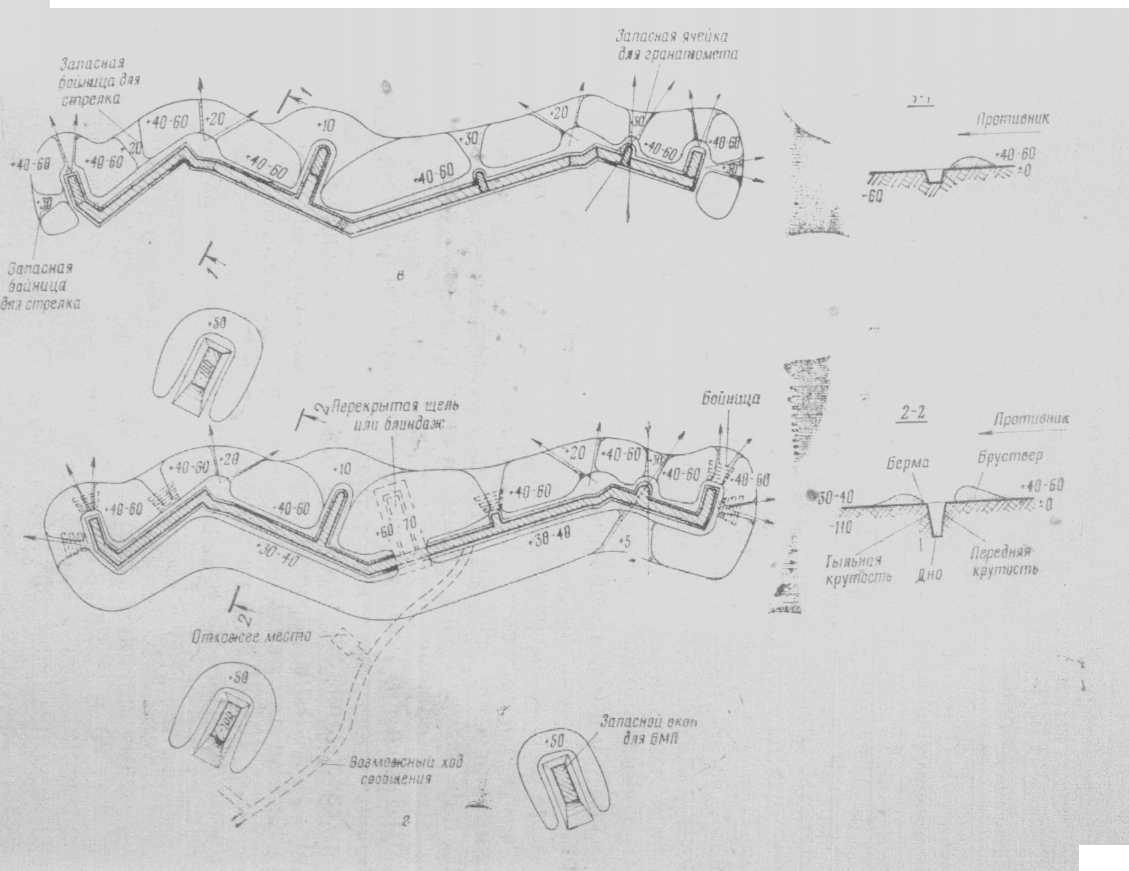

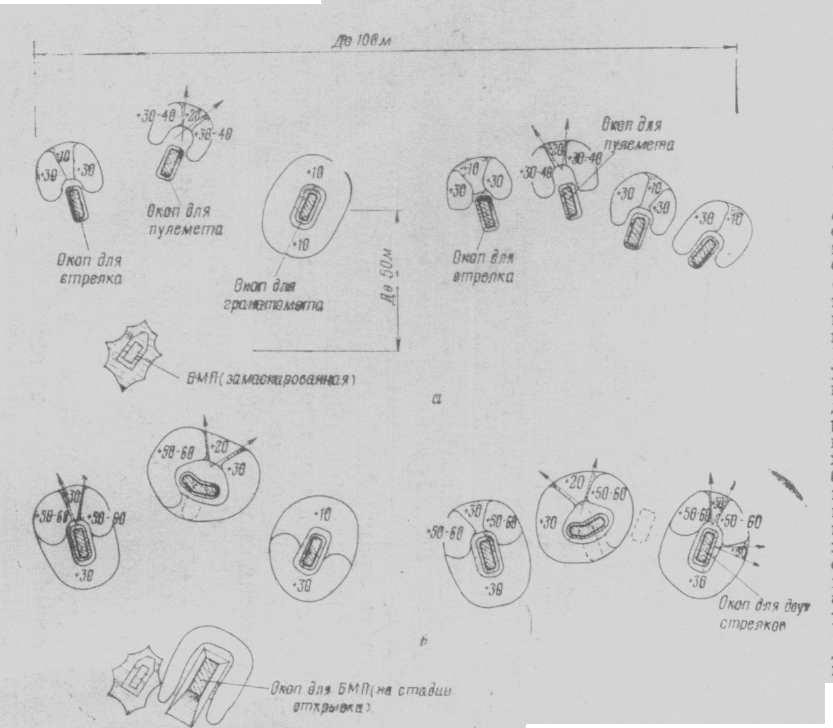

Рис. 1. Окоп на отде­ление (последователь­ность оборудования):

а — устройство одиночных окопов для стрельбы лежа глубиной 0.3 м,

маскировка боевой машины пехоты (БМП) (бронетранспортера) под фон местности табель­ными и подручными средст­вами;

б — углубление до 1,1 м стрелковых окопав, устройство групповых око­пов, начало отрывки окопа для БМП (бронетранспорте­ра);

в — соединение одиноч­ных и групповых окопов ходом сообщения глубиной 0,6 м в окоп на отделение и оборудование его запас­ными ячейками и площад­ками для стрелкового ору­жия, окончание отрывки окопа для БМП (бронетранс­портера);

г — углубление окопа на отделение до 1,1м. устройство перекрытой щели (блиндажа), бойниц, ниша для боеприпасов, отрывка и маскировка подручными средствами запасного окопа для БМП (бронетранспор­тера)

Остовы сооружений закрытого типа могут быть выпол­нены из лесоматериала, фашин, земленосных мешков, раз­личных материалов от разборки зданий и сооружений, а также из сборных конструкций, состоящих из элементов волнистой стали, железобетонных элементов, гнутой фане­ры и тканевых оболочек с каркасами из легких сплавов заводского изготовления. Входы в сооружениях закрытого типа оборудуются защитными и герметическими дверями.

Фортификационные сооружения независимо от их назна­чения должны удовлетворять определенным тактико-техни­ческим требованиям, а по своему расположению на местно­сти способствовать наиболее эффективным действиям лич­ного состава при выполнении боевых задач.

Сооружения для ведения огня следует располагать так, чтобы они обеспечивали хороший обзор и обстрел в задан­ном секторе. Сооружения для наблюдения, как правило, располагают в системе траншей и ходов сообщения так, что­бы просматривалась местность в нужных направлениях. Ук­рытия для личного состава на позициях войск возводятся вблизи сооружений для ведения огня.

При расположении пунктов управления на позициях войск сооружения необходимо вписывать в систему Тран­шей, а вне позиций — располагать в местах, скрытых от на­земного и воздушного наблюдения противника.

Окопы, траншеи и ходы сообщения

Окоп на отделение представляет собой участок рва (траншеи), оборудованный ячейками для стрелков и гра­натометчиков, площадками для пулеметов, перекрытой щелью, нишами для боеприпасов и продовольствия, водо­сборными колодцами, а также при необходимости водоот­водными канавами.

Ячейки для стрелков, ручных противотанковых гранато­метов и площадки для пулеметов устраиваются в передней крутости траншей, обращенной в сторону противника. Они могут быть примкнутыми и вынесенными; последние пред­назначены, как правило, для пулеметных расчетов и авто­матчиков, прикрывающих подступы к позициям фланговым и косоприцельным огнем.

Окоп на отделение может оборудоваться при непосред­ственном соприкосновении с противником или заблаговре­менно.

Последовательность оборудования окопа при непо­средственном соприкосновении с противником показана на рис. 1.

Оборудование начинается с выбора позиции, которая должна обеспечивать хороший обзор и обстрел на дистан­цию действительного огня, маскировку и скрытное сообще­ние с тылом.

При заблаговременном оборудовании окопов применяют­ся средства механизации. Траншея может быть отрыта с помощью быстроходной траншейной машины или полковой землеройной машины.

Траншея представляет собой ров, оборудованный ячейками для стрелков и гранатометчиков, площадками для пулеметов, укрытиями и другими сооружениями. Траншея должна обеспечивать необходимые условия для ведения ог­ня, наблюдения, защиты от огня противника и скрытного сообщения вдоль фронта. При оборудовании позиций при­меняют траншеи основного профиля с глубиной рва 110 см и полного профиля с глубиной рва 150 см. Ширина рва по дну 40—50 см.

Начертание траншеи может быть криволинейным, лома­ным и уступами, что зависит от способа отрывки траншеи, рельефа местности, а также местных предметов, располо­женных на позиции.

При отрывке траншеи землеройными машинами, как правило, применяют криволинейное начертание с минималь­ным радиусом закругления. Траншеи уступами характерны для холмистой и гористой местности.

Траншеи прокладывают у подошв возвышенностей, на их скатах, вблизи топографического гребня. Траншеи на об­ратном скате следует относить от топографического гребня на дальность эффективного применения противотанковых средств. Во всех случаях следует учитывать требования ма­скировки и вписывать траншеи в рельеф местности, сочетая их начертание с ее изгибами и складками.

Для сообщения с тылом отрывается и оборудуется ход сообщения, который по своей форме и размерам, как правило, не отличается от траншеи.

Начертание ходов сообщения и расположение их на ме­стности должны обеспечивать надежную скрытность и быть удобными для движения. Длина фасов ходов сообщения со­ставляет 10—15 м, а на участках, не просматриваемых про­тивником,— 20—25 м; на крутых передних скатах они мо­гут быть и более короткими — 5—7 м.

Чтобы уменьшать поражение осколками и ударной вол­ной, прямолинейные участки траншей (фасы) делают дли­ной 15—20 м. При ломаном начертании траншеи примы­кание прямых участков (фасов) друг к другу делается под тупым углом 120—160°. Это облегчает движение по траншее и делает крутости рва более устойчивыми в месте примы­кания.

Для защиты от зажигательных веществ используют плащ-накидки и маты из подручных материалов, которые натягивают над участком траншеи, окопом и присыпают слоем земли. Чтобы ограничить распространение горящей жидкости, на дне окопа или участка траншеи через каждые 10—15 м устраивают земляные перемычки высотой 20—30 см или выкапывают ровики типа водосборных ко­лодцев. Для тушения горящей жидкости необходимо иметь запасы песка или земли. Перед входами в укрытия обору­дуют перекрытые участки траншеи длиной 2,5 м, а также устраивают водосборные колодцы, препятствующие зате­канию горящей жидкости внутрь сооружения.

В слабых грунтах крутости окопа и траншеи укрепляют одеждой из жердей, досок, горбылей, хвороста, камыша и другого подручного материала, а также применяют готовые маты и щиты. Для повышения огнестойкости одежды крутостей ее обмазывают глиной или известью, а при отсутст­вии их землей. В одежде крутостей через каждые 40—50 м устраивают противопожарные разрывы, оставляя участок траншеи длиной 1—2 м без одежды.

Окопы и укрытия для боевой техники

Окопы для танков, бронетранспортеров, артиллерии уст­раивают так, чтобы создать более благоприятные условия для выполнения огневых задач и в то же время повысить степень защиты экипажей, расчетов и материальной части от средств поражения противника.

Такие окопы имеют площадки для ведения огня, укры­тия для экипажа (расчета), аппарели для въезда (выезда) боевой техники и брустверы; в окопах для артиллерии уст­раивают, кроме того, ниши для боеприпасов. В зависимости от поставленной задачи и условий местности окопы делают с ограниченным сектором обстрела или с круговым. Окопы для танков, как правило, имеют круговой сектор обстрела, при этом глубина котлована должна быть такой, чтобы из танка, стоящего на дне окопа, можно было вести обстрел поверх бруствера. Ширина аппарели должна быть не менее ширины котлована, длина устанавливается в зависимости от глубины котлована и уклона аппарели (обычно 1 : 3 или 1:4). В слабых грунтах на аппарелях и по дну окопа уст­раивают колейные покрытия.

Отрывка окопа для танков (САУ) производится с по­мощью навесного оборудования к танку, взрывным спосо­бом или вручную.

Перед отрывкой окопа навесным бульдозерным обору­дованием командир танка выбирает место расположения позиции и производит разбивку окопа, обозначая место от­рывки котлована вехами или кольями.

При устройстве окопа для танка взрывным способом применяются сосредоточенные и удлиненные заряды.

Отрывка окопа для танка вручную производится эки­пажем танка. Выбрав место для окопа, экипаж расчища­ет местность в секторе обзора и обстрела, производит раз­бивку и трассировку окопа, снимает дерн и относит егоза пределы внешней границы бруствера, отрывает котлован с аппарелью для танка, щель для экипажа, затем оборудует и маскируется окоп.

Рис. 2. Окоп для бронетранспортера

Оборудование огневой позиции для боевой машины пе­хоты (БМП) и бронетранспортера заключается в отрывке и маскировке окопа, располагаемого в таком месте, отку­да обеспечивается ведение огня в стороны флангов и в промежутки между позициями стрелковых отделений. Око­пы для БМП и бронетранспортера (рис. 2) отрывают с ограниченным сектором обстрела.

Окопы для противотанковой артиллерии также имеют преимущественно ограниченный сектор обстрела (60— 120°), однако при необходимости делают окопы с круго­вым обстрелом. Для гаубичной и пушечной артиллерии окопы устраивают, как правило, с ограниченным сектором обстрела для стрельбы с закрытых позиций, так как эти орудия редко участвуют в ведении огня прямой наводкой.

Характерной особенностью большинства современных окопов является их прямоугольное начертание, что позво­ляет наиболее эффективно использовать средства механи­зации, особенно навесное бульдозерное оборудование на танках и артиллерийских тягачах.

Для защиты боевой техники, а также автомобилей и тягачей в первую очередь служат овраги, карьеры, обратные скаты высот и другие естественные укрытия. При их отсутствии устраивают укрытия котлованного типа раз­личных размеров в зависимости от вида техники. Укрытие котлованного типа включает котлован, одну или две ап­парели для въезда и выезда и бруствер. В зависимости от числа аппарелей различают два типа укрытий: тупиковое, имеющее одну аппарель, и проходное — с двумя аппаре­лями. Последнее, как правило, устраивают для группы бое­вых машин или автомобилей с прицепами.

Укрытия для личного состава

Укрытия обеспечивают достаточно надежную защиту личного состава, как от обычных средств поражения, так и от средств массового поражения противника. В зависимо­сти от условий боевой обстановки, наличия времени, сил и материалов на позициях и в районах расположения войск сооружают щели, блиндажи и убежища.

Щели — простейшие укрытия для личного состава, они могут быть открытыми или с перекрытием из дерева, земленосных мешков и из элементов волнистой стали.

Наиболее распространенными являются щели с пере­крытием. Они, как правило, устраиваются на отделение, расчет, экипаж непосредственно в траншеях или окопах.

Открытая щель представляет собой ров глубиной 1,5 м, шириной по дну 0,6 м, длиной не менее 3 м с входом непо­средственно из окопа, траншеи, хода сообщения или — при расположении щели вне траншеи — с входом в виде аппарели и ступеней.

Перекрытая щель защищает личный состав от воздейст­вия ударной волны ядерного взрыва, снижает проникаю­щую радиацию, обеспечивает защиту от светового излуче­ния, предохраняет от непосредственного попадания на об­мундирование и кожу зажигательных и отравляющих ве­ществ, применяемых противником.

На устройство щели с перекрытием из бревен требует­ся в средних грунтах при отрывке вручную саперной ло­патой 35 чел.-час., 2,1 м³ круглого леса и 3 кг проволоки. Перед щелью устраивается перекрытый участок траншеи длиной 2,5 м. При отсутствии лесоматериалов используют земленосные мешки или элементы волнистой стали.

Блиндажи в отличие от щелей имеют прочный остов и обеспечивают более надежную защиту личного состава от современных средств поражения. В блиндажах исклю­чается поражающее действие светового излучения, снижается доза проникающей радиации и уменьшается воздей­ствие ударной волны. Перед входом в блиндаж делается перекрытый участок траншеи длиной 2,5 м. Защитная грунтовая толща покрытия блиндажа должна быть не ме­нее 70 см. Для отопления в блиндажах могут устанавли­ваться печь и вентиляционный короб.

В зависимости от конструкции и применяемых матери­алов бывают блиндажи из лесоматериалов безврубочной конструкции, из хворостяных фашин, земленосных меш­ков, а также элементов волнистой стали.

Блиндаж безврубочной конструкции (рис. 3) является наиболее простым по устройству. Для остова блиндажа ис­пользуют элементы круглого леса необходимых размеров. Во входном проеме делают дверной щит. На устройство блиндажа на отделение требуется в средних грунтах 45 чел.-час., в твердых грунтах — 50 чел.-час. круглого ле­са — 5 м³, проволоки диаметром 2—3 мм — 5 кг.

Блиндаж из хворостяных фашин делают при наличии большого количества хвороста. Собирают блиндаж из замкнутых по контуру отдельных фашин, образующих ра­мы.

Рис. 3. Блиндаж безврубочной конструкции на отделение экипаж

Рамы имеют криволинейную форму с прямыми участ­ками по бокам и внизу. По всей длине блиндажа фашины скрепляются между собой проволочными скрутками не ме­нее чем в четырех местах по периметру. Глухая торцовая стенка заделывается прямолинейными фашинами, уло­женными горизонтально одна на другую с выпуском кон­цов не менее чем на 15—20 см за внешний контур остова.

Блиндаж из волнистой стали ФВС собирается из эле­ментов и деталей промышленного изготовления, выполнен­ных из тонкой листовой и профилированной стали. Готовый элемент представляет собой гофрированный лист криво­линейного очертания, к торцам которого приварены ме­таллические уголки длиной 50 см.

Блиндажи из земленосных мешков с входом типа лаз делают из прямых мешков (вход, торцовая и боковые сте­ны) и криволинейных армированных оболочек (покрытие), наполненных грунтом.

Убежища в отличие от блиндажей обладают еще бо­лее высокими защитными свойствами, состоят из основ­ного помещения, тамбура и предтамбура и оборудуются та­бельными средствами защиты. Эти средства обеспечива­ют длительное пребывание и отдых личного состава без применения индивидуальных средств защиты в условиях заражения местности. Убежища полностью защищают лич­ный состав от светового излучения, ослабляют воздействие проникающей радиации и ударной волны ядерного взрыва.

В зависимости от конструкции и применяемых материа­лов бывают убежища из лесоматериалов безврубочной или сплошной рамной конструкции, из земленосных мешков и криволинейных армированных оболочек, из элементов вол­нистой стали и каркасно-тканевой конструкции.

Убежище безврубочной конструкции оборудуется та­бельным фильтровентиляционным агрегатом с защитным устройством на воздухозаборе, отопительной печью, имеет герметическую дверь в тамбуре, герметический занавес в предтамбуре и герметическую дверь при входе в основное помещение. Перед входом устраивают перекрытый участок траншеи длиной 2,5 м.

Убежище сплошной рамной конструкции может быть с врезкой вполдерева (в треть дерева) или с врезными опор­ными брусками. Остов сплошной рамной конструкции того и другого типа собирается из отдельных рам, поставлен­ных вплотную одна к другой.

Убежища из земленосных мешков и криволинейных ар­мированных оболочек целесообразно делать с входом типа лаз. Тамбур длиной 1,2 м отделяется от основного поме­щения герметической перегородкой.

Убежище из волнистой стали ФВС собирается из трех элементов криволинейного очертания. Соединенные между собой элементы образуют цилиндр с внутренним диамет­ром 180 см. Остов убежища состоит из девяти колец. По длине остова элементы и кольца стыкуются накладкой на половину длины волны. Торцовая стенка закладывается бревенчатым щитом или отдельными бревнами.

Убежище каркасно-тканевой конструкции JIKC-2 — сборно-разборное сооружение многократного использова­ния. Остов его состоит из металлического каркаса в виде отдельных колец и тканевой оболочки, которые образуют основное помещение и входной блок.

Возводят убежища, как правило, в такой последова­тельности. На местности или в системе траншей выбирают место для убежища, разбивают и отрывают котлован, со­бирают остов убежища, устанавливают герметические пе­регородки и двери, воздухозабор с противовзрывным уст­ройством, внутреннее оборудование. После этого сооруже­ние засыпают грунтом и маскируют.

Сооружения закрытого типа для ведения огня

Сооружения закрытого типа для ведения пулеметного и артиллерийского огня устраивают в ходе совершенст­вования инженерного оборудования позиций. Их распола­гают обычно на обратных скатах, возвышенностей, за есте­ственными масками или врезают в скаты высот, крутости оврагов, берега водных преград, учитывая, что для ведения огня через амбразуру им нужен относительно узкий сек­тор обстрела.

Пулеметное деревоземляное сооружение безврубочной конструкции состоит из остова основного помещения и вхо­да, опорных рам для установки защитной двери и амбра­зурного блока со щитом для ведения огня с сектором об­стрела 45°. Ось амбразуры проходит на уровне 140 см от пола сооружения. Для остова сооружения исполь­зуют бревна диаметром не менее 10 см. Вертикальные опорные рамы имеют внутренние размеры 50X180 см. Сопряжения опорных рам делают вполдерева. Блок защитной двери можно устанавливать как в про­цессе сборки, так и после возведения сооружения. Амбразурный блок изготавливают из брусьев 7X14 см и досок толщиной 2,5 см, раму амбразуры — из окан­тованных бревен диаметром 18 см, щит амбразуры — из брусьев толщиной 7 см и досок. Для герметизации по контуру щита прокладывают валик из прорезиненной тка­ни или брезента. Амбразурный блок в собранном виде крепится к опорной раме амбразуры гвоздями, проволокой и скобами. Внутри сооружения на высоте 110 см от пола ус­танавливают стол для пулемета.

Сооружение маскируется под бруствер траншеи. Об­сыпку сооружения, выступающую за бруствер траншеи, следует маскировать под фон окружающей местности, об­кладывать дерном или присыпать грунтом. Амбразура должна быть закрыта маской, а выход из сооружения на­правлен в тыл, чтобы предотвратить его обстрел против­ником.

Сооружения для командных и командно-наблюдательных пунктов

Инженерное оборудование командных и командно-наблюдательных пунктов заключается в устройстве соору­жений для наблюдения, укрытий для работы и отдыха лич­ного состава и укрытий для материальной части.

Командно-наблюдательный пункт командира взвода или роты является сооружением открытого типа, соединенным ходом сообщения с ближайшим укрытием. Командно-наблюдательный пункт командира батальона может быть со­оружением закрытого типа, в котором оборудуются соору­жения для наблюдения, укрытия для личного состава и бронетранспортеров, а также ходы сообщения между со­оружениями.

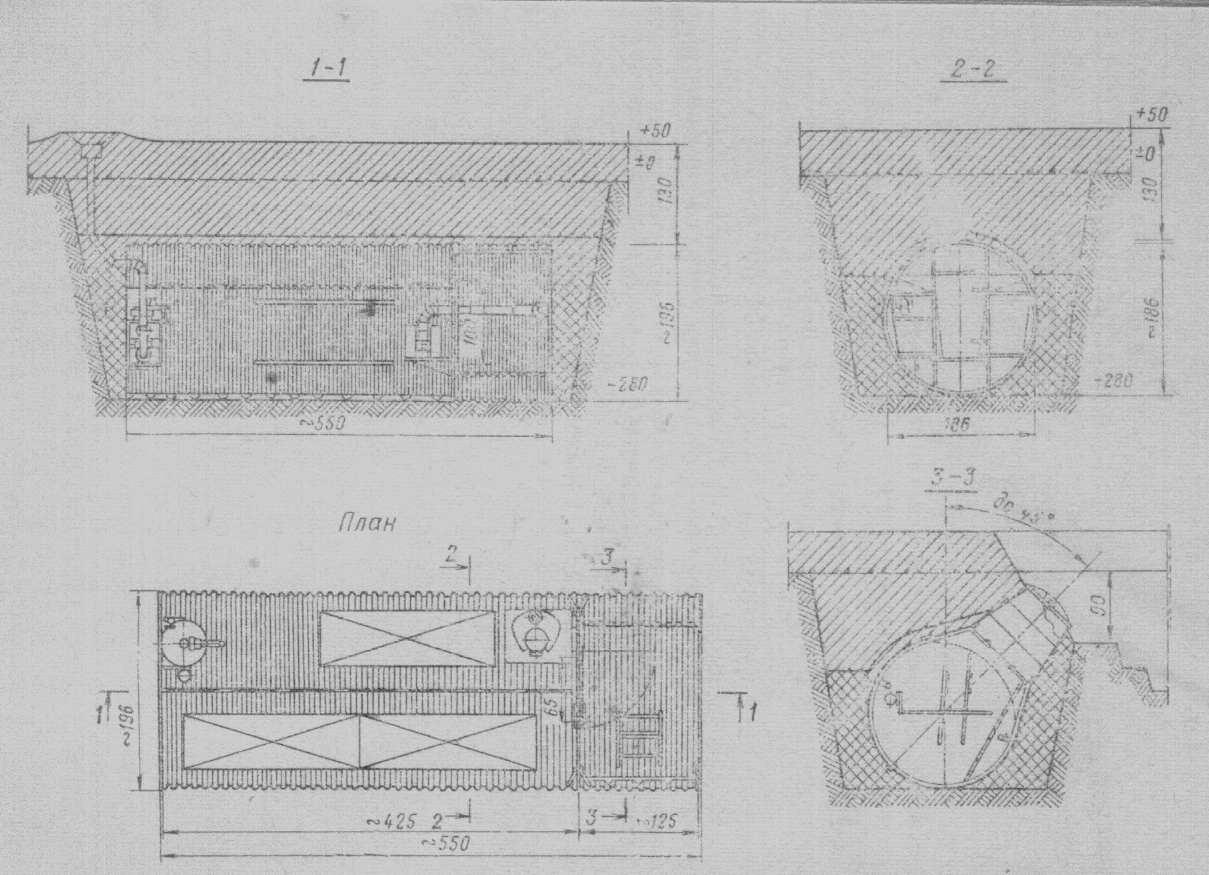

Рис.4 Сооружение из комплекта КВС-У

Сооружения для наблюдения на командных пунктах должны иметь хороший обзор поля боя, быть удобными для работы с картой, защищать от пуль и осколков сна­рядов.

Сооружение для наблюдения закрытого типа имеет бо­лее надежную защиту от осколков и пуль, а также от удар­ной волны и проникающей радиации ядерного взрыва. Ос­тов его может быть из дерева, железобетона, волнистой стали и других материалов. Наблюдение ведется через амбразуру или с помощью перископа. Как правило, со­оружение состоит из одного помещения, в котором име­ются стол для работы с картой, скамья для связиста с те­лефонным аппаратом, полочка для панорамы и журнала наблюдений.

Деревоземляное сооружение с остовом сплошной рам­ной конструкции для ведения наблюдения с помощью пе­рископа собирается из бревен и имеет грунтовую защит­ную толщу 1,6 м. Перекрытие над сооружением устраива­ется из бревен диаметром 22 см с отверстием размером 18X18 см для полевого перископа. Дощатый короб перископа крепится с помощью подкосов из досок. Герметизация отверстия между коробом и перископом обеспечивается укладкой в верхней части короба рулонного материала и трамбованием грунта.

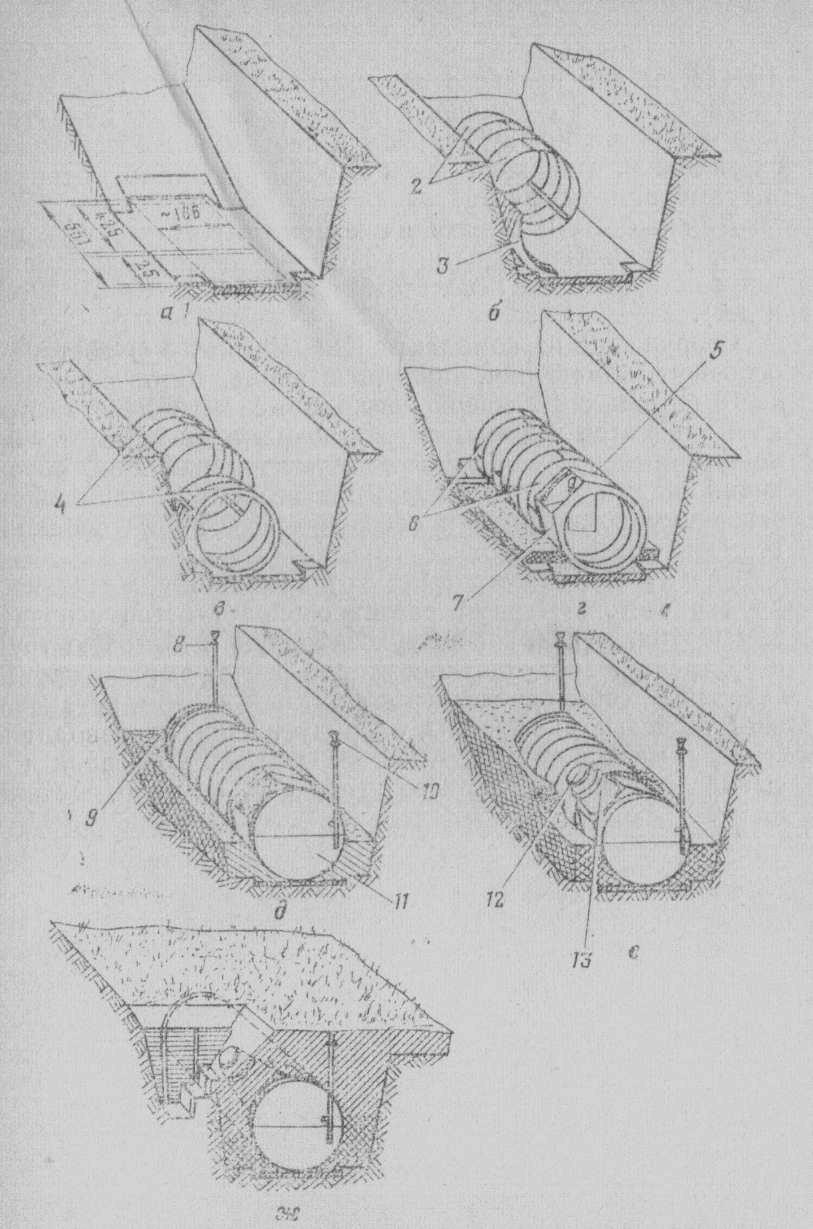

Рис. 5. Последовательность сборки сооружения из комплекта КВС-У:

а — трассировка и отрывка котлована: б— сборка остова основного по­мещения; в — установка покрытия тамбура; г — установка герметической двери, передвижка и крепление тамбура к остову основного помещения: д — установка торцевых диафрагм, воздухозабора и дымохода, е —установка шахтного выхода; ж—засыпка, обвалование и маскировка соору­жения: 1 -разрыхленный грунт слоем 10—15см; 2, 4 и 6 — элементы ФВС: 3— покрытие тамбура; 5 — перегородка с герметической дверью; 7—тамбур; 8 — вентиляционное устройство; 9 и 11— торцевые диафраг­мы; 10 — дымовое защитное устройство; 12— защитный герметический люк; 13 — промежуточный конус

Для работы и отдыха на командном пункте, как правило, устраивают укрытия из сборно-разборных комплектов многократного использования (К.ВС-А, КФУ, КВС-У и др.).

Сооружение из комплекта КВС-У (рис.4) состоит из основного помещения, тамбура и входа. Остов собирается из 19 обычных и 2 специальных элементов ФВС, тамбур—из 4 элементов и покрытия. На покрытии монтируется промежуточный конус и защитно-герметический люк, образующий шахтный вход в сооружение. Тамбур примыкает к основному помещению и отделен от него перегородкой с герметической дверью.

Сборку сооружения (рис.5) производит отделение из двух расчетов. Первый расчет собирает остов основного помещения, монтирует воздухозаборную и дымовую трубы и внутреннее оборудование; второй расчет выравнивает дно котлована, собирает тамбур с шахтным входом, устанавли­вает торцевые диафрагмы, оборудует вход, производит за­сыпку и маскировку сооружения. Отрывка котлована и за­сыпка сооружения производятся, как правило, механиз­мами.
