Современные стандарты связи с подвижными объектами (ч.1)

Статистика сотовых сетей

Приведем статистику абонентов сотовой связи на конец 3 квартала 2013г. (табл.1). Приведенные в табл.1 данные показывают, что в 2013г. сохраняются тенденции развития сотовых сетей после 2000г. Сети стандарта GSM/UMTS продолжают свой рост, аккумулируя примерно 90% всех абонентов. Кроме того, быстро развиваются сети нового стандарта LTE, наложенные на сети GSM/UMTS и CDMA2000, а также выделенные сети LTE.

Таблица 1

Стандарт	Число абонентов, млн.
Всего	6630
GSM/UMTS	5976
UMTS	1373
CDMA2000	660
LTE (в сетях GSM/UMTS/LTE)	157

Сети стандарта LTE (Long-Term Evolution) стали развертывать с 2010г. На 15 января 2014г. в мире работают 263 сети LTE в 114 странах.

1. Классификация систем подвижной радиосвязи. Основные определения

1.1. Классификация

1. Выделенные сети

б. Сети общего пользования

Как правило, во всех сетях подвижной связи используют дуплексный режим работы. В действующих сотовых сетях  частотный дуплекс.

1.2. Сотовые структуры

В основу технологии сотовых систем положены два принципа:

. - принцип предоставления каналов по требованию,

- принцип повторного использования частот.

По технологиям множественного доступа сотовые сети делят на сети с частотно-временным разделением каналов и кодовым разделением каналов.

В сетях с кодовым разделением каналов во всех сотах используют одинаковые частотные каналы. В сетях с частотно-временным разделением каналов в соседних сотах обязательно разные частотные каналы. Повторяющееся по канальному ресурсу объединение сот называют кластером. В сетях с кодовым разделением каналов размерность кластера 1. В сетях с частотно-временным разделением каналов (GSM) используют 3-х сотовые и 4-х сотовые кластеры (рис. 1.1;1.2).

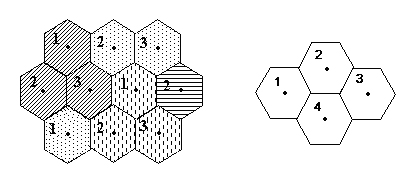

Рис. 1.1. Структура с 3-х сотовыми кластерами

Рис 1.2. 4-х сотовый кластер

. Кластер выбирают так, чтобы при приеме сигнала выполнялось требование к отношению сигнал/помеха

P_с/P_пом ≥ E_c/N₀, (1.1)

где E_c/N₀ – норма, обеспечивающая допустимый коэффициент ошибок. При телефонии в GSM-сетях E_c/N₀ ≥ 9 дБ. И P_с, и P_пом – случайные величины. Поэтому при расчетах неравенства (1) используют вероятностные характеристики, например, соотношение (1) должно выполняться с вероятностью 85% на 90% территории соты.

При сплошном покрытии территории для выполнения условия (1) производят секторизацию сот (рис.1.3; 1.4).

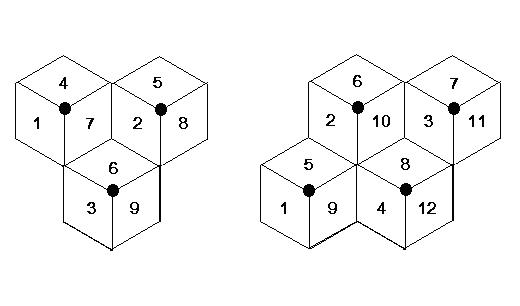

Рис.1.3. Кластер 3/9

Рис.1.4. Кластер 4/12

В реальных структурах при сохранении структуры кластера размеры сот зависят от плотности трафика на территории сети (рис. 1.5).

Рис. 1.5. Структура с сотами различных размеров
