Практическая работа №4.
Тема «Выбор максимально токового реле»
1. Цель работы.
1.1. Получение практических навыков расчета аппаратов защиты.
1.2. Получение практических навыков построения схем защиты электрооборудования.
1.3. Изучить условия выбора аппаратов защиты.
2.2. Теоретические сведения.
В схемах релейной защиты систем электроснабжения наиболее распространены токовые реле электромагнитной и индукционной систем.
Приводы ряда высоковольтных выключателей имеют встроенные реле мгновенного действия сер. РТМ и реле с выдержкой времени сер. РТВ.
Реле сер. РТВ имеют токи уставки (Iуст) 5; 7; 8; 10; 12,5; 15 А и четыре варианта исполнения с регулированием тока уставки: РТМ-1 — от 5 до 15 А; РТМ-2 — от 10 до 25 А; РТМ-3 — от 30 до 60 А; РТМ-4 — от 75 до 150 А.
Реле сер. РТВ имеют шесть вариантов исполнения с диапазоном уставки номинальных отключающих токов 5...35 А и ограниченную зависимую характеристику выдержки времени от, 0 до 4 с.
Реле тока сер. РТ- 80 имеет комбинированную конструкцию и состоит из электромагнитного и индукционного элементов.
В этой серии выпускаются реле РТ- 81 — РТ- 86, РТ- 91 и РТ- 95, сходные
Рис 1. Электромагнитное реле сер. РТ – 40.
между собой по устройству и принципу действия, но отличающиеся характеристиками, числом или конструкцией контактов. Электромагнитные реле мгновенного действия сер. РТ-40 применяются в схемах максимально-токовой защиты электрооборудования. Конструкция реле представлена на рис. 1. Реле состоит из электромагнита (1), обмотки из двух катушек (2), якоря (5), укрепленного на оси с подвижным мостом (3), и спиральной противодействующей пружины (4).
Рис 1. Принципиальная схема электромагнитного реле сер. РТ – 40
Когда электромагнитная сила токового реле больше механической силы пружины, якорь притягивается к электромагниту. При этом подвижный контактный мост замыкает одну пару и размыкает вторую пару неподвижных контактов.
Уставка срабатывания реле сер. РТ-40 плавно регулируется натяжением пружины и ступенчато переключением катушек обмотки с последовательной схемы на параллельную (рис. 2). При этом значение шкалы реле изменяется в 2 раза.
Важными показателями качества регулирования реле являются коэффициент возврата Кв и вибрация контактов. У реле максимального тока коэффициент возврата должен быть 0,8. ... 0,85.

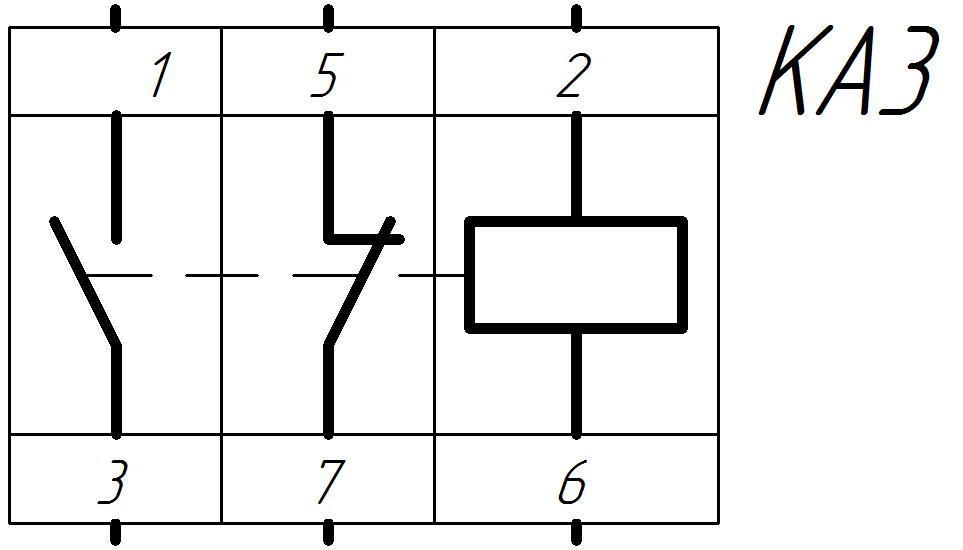

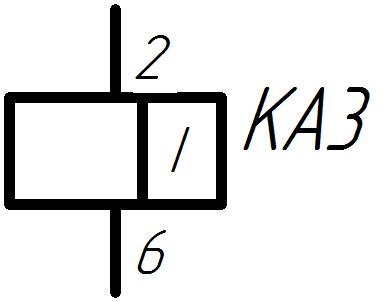

Рис. 3. Монтажный символ реле
Пределы уставок тока срабатывания реле при последовательном соединении катушек составляют 0,5...25 А, при параллельном — 1...50 А.

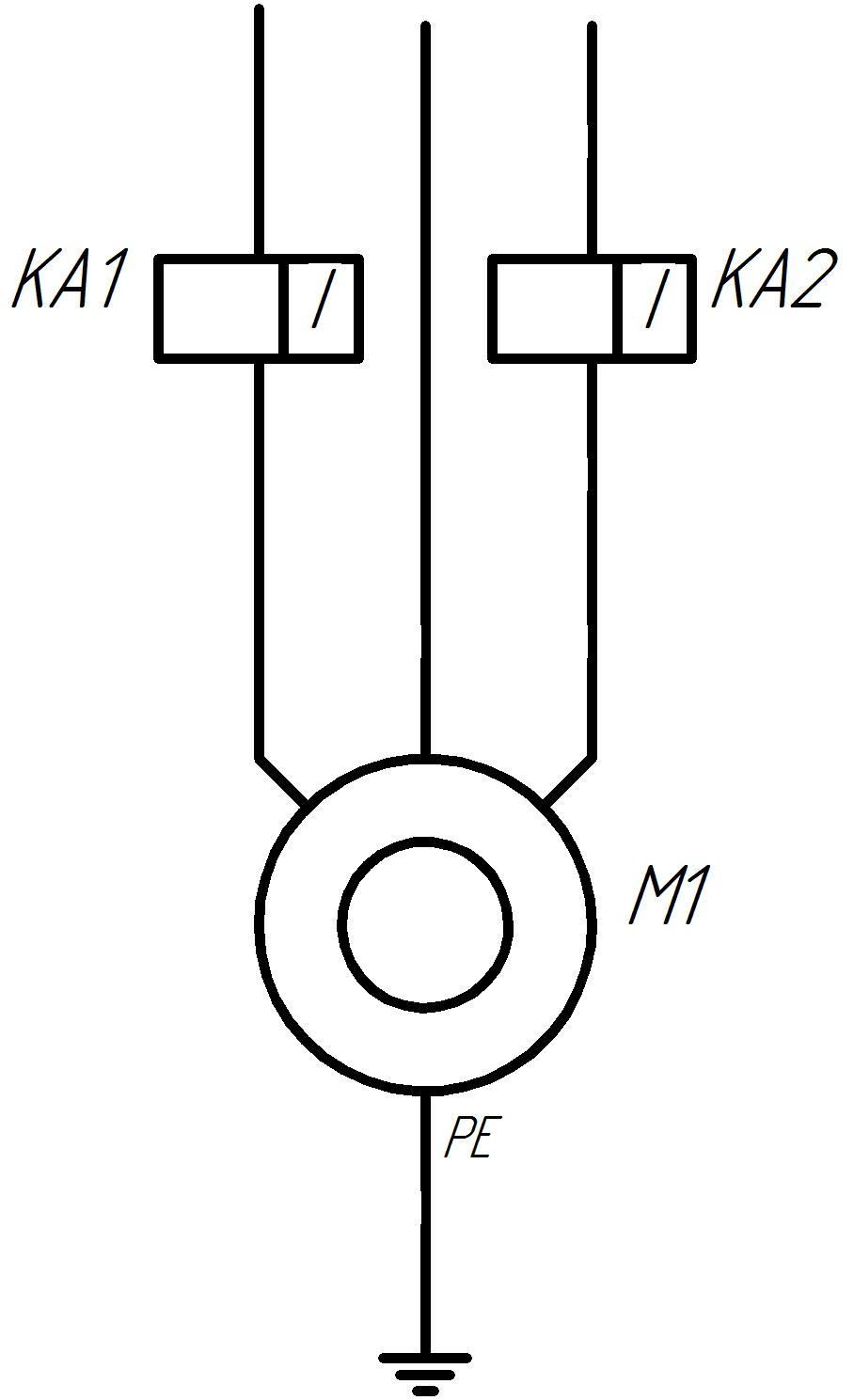

Рис. 4. Схема подключения реле тока РТ-40
Выбор электромагнитных реле сер. РТ - 40.
Номинальный ток для электродвигателя или линии электрической сети, питающей группу электродвигателей, выбирается по номинальному току Iном электродвигателя или расчетному Iрасч току линии по условию
Iном.т.р ≥Iном (Iрасч)
При затяжных условиях пуска электродвигателя тепловой расцепитель автоматического выключателя следует увеличить на 15...25%;
Iном.т.р ≥(1,15…1,25)Iном (Iрасч)
Номинальный ток электромагнитного расцепителя выбирается по длительному расчетному току Iрасч электродвигателя или линии электрической сети по условию
Iэл.м.расц ≥ Iрасч
Ток срабатывания (отсечка) электромагнитного расцепителя проверяется по максимальному кратковременному току Iкр линии (установки) по условию
Iср.эл.м.расц(отс) ≥ 1,25 Iкр
Для одиночного электродвигателя Iкр равен Iпуск
Максимальный кратковременный ток Iкр можно определить по выражению
Iкр = Iпуск.макс +∑Iном
где Iпуск.макс — пусковой ток максимального по мощности электродвигателя, А;
∑Iном — сумма номинальных токов остальных электродвигателей в группе, кроме Iном.макс электродвигателя, А.
Пусковой ток электродвигателей определяется как произведение номинального тока и кратности пускового тока Iпуск/Iном..
Номинальный (максимальный) ток в трехфазной сети с осветительной и силовой электротепловой резистивной нагрузкой определяется по формуле
где Ρ - мощность электроприемника, Вт;
U - напряжение (линейное) сети, В;
η - коэффициент мощности.
После определения номинального тока выбирается тип электромагнитного реле.
