1.4 Основні вимоги до виконання та оформлення проекту

На титульній сторінці проекту необхідно обов'язково зазначити тему курсової роботи та тему спеціальної частини. Тема курсового проекту повинна починатися словами: "Підвищення ефективності використання електроенергії в … цеху (корпусі)". Тема спеціальної частини повинна починатися словами: "Енергозберігаючі заходи на (в) … установках".

При виконанні роботи студент повинен використовувати новітні дані з періодичної та неперіодичної літератури. Також при виборі енергозберігаючого обладнання слід використовувати каталоги фірм-виробників електричного обладнання. Всі технічні характеристики обладнання, що використовуються в проекті, повинні бути представлені у вигляді ксерокопій у додатках до курсової роботи із зазначенням джерела інформації (наприклад, "Каталог люмінесцентних ламп РНILIРS за 2002 рік").

Виклад текстового матеріалу ПЗ рекомендується супроводжувати схемами, графіками, таблицями і т. ін. У випадку здійснення циклічних розрахунків слід детально представити один цикл розрахунків, а решту – звести в таблицю.

Пояснювальну записку слід оформити на комп'ютері. Текст та нескладні рисунки (схеми) слід виконати в редакторі МS WORD. Решта рисунків повинна бути виконана у форматі gif, tif, jpg. Основний шрифт – ТІМЕ NEW ROMAN, розмір шрифту – 14, інтервал між рядками – одинарний. Графіки та складні креслення слід здійснювати в призначених для цього програмах. Фінансово-економічний аналіз роботи слід здійснювати в табличному редакторі МS Ехсеl.

Кожен розділ і підрозділ ПЗ повинні мати заголовок. Назви розділів та підрозділів повинні бути короткими та чіткими. Заголовки пишуться великими літерами без підкреслювань. Кожен заголовок, окрім заголовків "ЗМІСТ", "ВСТУП", "ВИСНОВКИ", "ЛІТЕРАТУРА", "ДОДАТКИ", повинен мати нумерацію. Заголовки розділів повинні бути розміщені по центру листа.

В тексті ПЗ забороняється використовувати техніцизми та професіоналізми (наприклад, має бути написано не автомат, а автоматичний вимикач).

У пояснювальній записці потрібно вживати однакові терміни, умовні позначення та символи. Термінологія та визначення мають відповідати встановленим державним стандартам.

Всі формули в ПЗ повинні бути набрані в редакторі формул, інтегрованому в MS WORD. Формули для розрахунків повинні мати посилання на їх джерело (наприклад: "Розраховуємо величину сумарних втрат електроенергії в електродвигунах [3]").

Пояснювальна записка повинна бути написана на листах формату А4 з рамкою для технічної документації (за винятком додатків).

Список використаної літератури слід подати подібно до прикладу:

1. Попов В.М. Водоотливные установки: Справочное пособие. – М.: Недра, 1990. – 254 с.

2. РТМ 24.093.04–80. Руководящий технический материал по расчету и проектированию ленточных конвейеров. – М.: ВНИИПТмаш, 1980.

3. Машины непрерывного транспорта: Номенклатурный справочник. – М.: НИИ-информтяжмаш, 1970. – 56 с.

4. Кунгс Я.А. Рациональное использование электроэнергии в осветительных установках промышленных предприятий // Промышленная энергетика. – 1979. – №1. – С. 10 – 12.

Графічну частину проекту слід виконувати на листах формату А1 (розміром 841x594 мм) або на комп'ютері за допомогою спеціальних програм (АutoCAD, CorelDraw, Е1есІгісСS, VISIO та ін.), або олівцем.

2 ЗМІСТ ТА ВКАЗІВКИ ДО ВИКОНАННЯ

КУРСОВЇ РОБОТИ

2.1 Завдання курсової роботи

Наводяться всі вихідні дані для розрахунку курсової роботи. Подається завдання для вибраного об'єкта навчальної курсової роботи та об'єкта спеціальної частини.

2.2 Реферат

У рефераті вказується кількість аркушів пояснювальної записки, кількість рисунків, таблиць, додатків.

Наводяться ключові слова, які часто зустрічаються в пояснювальній записці, дається коротка характеристика вирішених у курсовій роботі питань.

2.3 Вступ

Наводиться загальний аналіз тенденцій розвитку технологічного процесу та технологічного електрообладнання, що обслуговує вибраний процес.

Наводиться огляд напрямів зниження втрат електроенергії в технологічному процесі, формулюються завдання, які необхідно вирішити для підвищення енергоефективності технологічного процесу.

2.4 Коротка характеристика технологічного процесу

та технологічних установок об'єкта

Наводиться коротка характеристика роботи об'єкта (підприємства, корпусу, цеху). Описується його основне виробництво, наводиться структура виробництва та структурні підрозділи підприємства. Подається план розташування основних підрозділів. Проводиться опис основного технологічного процесу об'єкта для курсової роботи.

2.4.1 Живлення електричних мереж об’єкта.

Визначається клас напруги, підведеної до об’єкта, джерело електропостачання, категорія надійності електропостачання, переріз живильних ліній. Визначається встановлена потужність електроприймачів, розрахункове навантаження об’єкта, очікувані річні витрати. Визначаються параметри вузла обліку електричної енергії.

2.4.2 Опис мережі освітлення об’єкта

Визначаються технологічні та конструктивні параметри мережі аварійного і робочого освітлення об’єкта. Визначається установлена і розрахункова потужності, тип освітлювальних приладів, марки кабельних ліній системи освітлення і типи комутаційного обладнання.

2.4.3 Опис технологічного обладнання та технологічних процесів

Визначається основне технологічне обладнання (електроспоживаючого) технологічного процесу та його основні характеристики. Сюди можна віднести: встановлену потужність електроустановок, назву обладнання, кількість обладнання (приклад наведено в таблиці 1).

Таблиця 1 – Опис технологічного обладнання та технологічних процесів

Тип обладнання	Кількість, шт.	Характеристики обладнання	Основні характеристики електроприводу
Штампувальний прес	2		Електрична потужність 20 кВт
Газодувка	3	1Г21–30–2В	Електрична потужність 3 кВт
Локальна витяжна система	1		Електрична потужність 5 кВт
Компресор	2	ПКС 7	Електродвигун АИР 180М4 потужністю . Частота обертання 3000 об./хв
Верстати металообробні	15		Потужність 4,5 кВт
Насосна установка ЦНС(г) 45–184	1	Напір 184 м подача 45 м/год	Електродвигун тип АИРУ 100L2 потужністю 15 кВт 2950 об./хв
Освітлення	40	ДРЛ-250	0,25 кВт

2.4.4 Розрахунок електричних навантажень

Проводиться розрахунок електричних навантажень об’єкта згідно з варіантом завдань. Дані розрахунків заносяться в таблицю (приклад наведено в таблиці 2).

Таблиця 2 – Розрахунок електричних навантажень

Електричний споживач	Кількість, шт.	, кВт·год	, кВт·год	, кВт·год		cosφ	tgφ	, квар	, кВА
Штампувальний прес	8	21	168	84	0,50	0,65	1,17	98,3	129,2
Газодувка	4	4	16	4,8	0,30	0,65	1,17	5,6	7,4
Локальна витяжна система
Компресор
Верстати
Насосна установка ЦНС(г)	1	19,8	19,8	6,9	0,35	0,65	1,17	8,1	10,7
Освітлення	30	0,25	7,5	6	0,80	0,8	0,75	4,5	7,5
Всього по ГРЩ			348,3	153,7				145,8	219,8
Мінімальний режим				6	0,8	0,8	0,75	4,5	7,5

2.4.5 Формування графіків навантаження

Визначаються режими роботи електрообладнання технологічного процесу. На основі енергетичних характеристик обладнання та графіка технологічного завантаження обладнання визначається графік навантаження електрообладнання та обсяги споживання електроенергії. Графіки навантаження та обсяги споживання будуються з розбивкою за місяцями, протягом вибраного тижня та за годинами. Наводяться графіки навантаження за активною та реактивною потужністю, що споживається об'єктом. Подається опис методики складання добового графіка навантаження. Приклад заповнення таблиці показників активного навантаження і побудови добового графіка навантаження наведено в таблиці 3 та на рисунку 1.

Таблиця 3 – Показники активного навантаження за добу

Час	Показники	Різниця	Коефіцієнт, Тр.	Навантаження	Час	Показники	Різниця	Коефіцієнт, Тр.	Навантаження
0	210				12–13	242,6	3,3	60	198
0–1	210,2	0,2	60	12	13–14	246	3,4	60	204
1–2	210,4	0,2	60	12	14–15	249,8	3,8	60	228
2–3	210,6	0,2	60	12	15–16	253,7	3,9	60	234
3–4	210,8	0,2	60	12	16–17	258,2	4,5	60	270
4–5	211	0,2	60	12	17–18	262,5	4	60	240
5–6	214	3	60	180	18–19	266,6	3,8	60	228
6–7	217,2	3,2	60	192	19–20	270,5	3	60	180
7–8	220,9	3,7	60	222	20–21	274,3	2,5	60	150
8–9	225,9	5	60	300	21–22	277,6	2	60	120
9–10	230,9	5	60	300	22–23	280,8	1	60	60
10–11	236,1	5,2	60	312	23–24	283,8		60	60
11–12	239,3	3,2	60	192	Разом за добу				3930

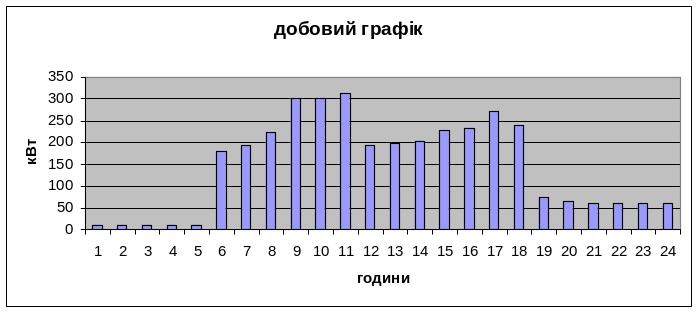

Рисунок 1 – Приклад добового графіка навантаження
