Ситуация управления _______

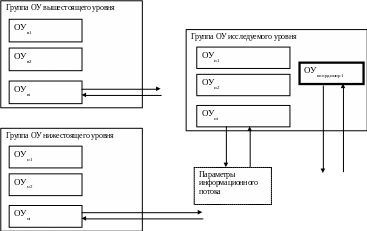

Рис. Принципиальная схема информационного взаимодействия в городской информационной среде

Другой существенной является задача поиска методов реконфигурации – по дополнению (изменению) существующей структуры управления теми ситуационными элементами, которые позволяют реализовывать новые организационно-экономические и информационные связи, возникающие при решении всей совокупности ситуаций или наиболее значимых из них.

Дополнительные методические задачи для СРС:

1. Классифицировать управленческие ситуации и определить их статистику в городе Севастополь.

2. Исследовать причины и источники возникновения ситуаций, а также объекты, на которые может быть направлено управленческое воздействие с целью разрешения ситуаций.

3. Необходимо разработать методы формирования процедур управления, адекватные целям разрешения всей совокупности ситуаций и соответствующим циклам управления.

4. Необходимо выявить последовательность, объем и содержательное разнообразие информационных процессов, совершаемых в рамках процедур разрешения ситуаций, так как они должны являться основанием для разработки системы информационного и технического обеспечения процессов решения ситуационных задач управления.

5. Обосновать уровень избыточности информационного и технического обеспечения процессов.

1.7. Изучение структур хранения данных в системах государственного управления

(2 часа)

Задания

1. Ознакомиться с онтологией и «клиент-серверной» структурой хранения в ПК «Онтомап»

2. Ознакомиться с архитектурой и структурой БД (паспортами риска) муниципального уровня в РСЧС

3. Ознакомиться с ИСС РСЧС «Регионы РФ»: определить сущности (информационные объекты) и атрибуты предметной области, важных для обоснования управленческих решений.

Способ работы: индивидуальный на ЭВМ. Отчет о выполнении задач занятия представляется каждым студентом индивидуально. В отчет по первому заданию внести сведения:

1. Компоненты в программной архитектуре «Онтомап»

2. Основные задачи сервера приложений онтологий ПК «Онтомап»

3. Этапы разработки онтологии в ПК «Онтомап»

4. Назначение классов и тем онтологии

5. Состав объекта темы

6. Разработать пример онтологии для объектов управления в г. Севастополь

Дополнительное методическое и программное обеспечение работы: Руководство оператора программного комплекса «Онтомап» СПАЯ.10100-01 34 [7], программный комплекс (ПК) «Онтомап»,

Раздел II методологические основы и методические принципы проектирования и организации информационных технологий и информационных систем в управлении

2.1. Методика создания структурно-функциональной модели с помощью bPwin

(1 час)

Задания:

1. Изучить методику структурно-функционального моделирования IDEF0 и типовые приемы создания и редактирования функциональных моделей в BPwin 2,5-4.0⁴

2. Построить контекстную диаграмму для предприятия, которое занимается сборкой и продажей настольных компьютеров и ноутбуков.

Основные виды работ в компании таковы:

• реализаторы продукции (маркетологи, продавцы) принимают заказы клиентов;

• операторы группируют заказы по типам компьютеров;

• операторы собирают и тестируют компьютеры;

• операторы упаковывают компьютеры согласно заказам;

• кладовщик отгружает клиентам заказы.

Компания использует лицензионную бухгалтерскую информационную систему, которая позволяет оформить заказ, счет и отследить платежи по счетам.

Способ работы: индивидуальный на ЭВМ.

Дополнительное программное обеспечение работы: BPwin 2,5-4.0

Варианты заданий: В основе лежит типовой пример, но в ходе моделирования могут быть индивидуально приняты решения по одной из альтернатив.

Для выполнения каждого последующего упражнения необходимо иметь результат выполнения предыдущего, поэтому необходимо сохранять модель, полученную в конце каждого упражнения.

Пример построения контекстной диаграммы

1. Запустите BPwin. (Кнопка Start /BPwin).

2. Если появляется диалог ModelMart Connection Manager, нажмите на кнопку Cancel (Отмена).

3. Щелкните по кнопке . Появляется диалоговое окно I would like to. Внесите в текстовое поле Name имя модели "Деятельность компании" и выберите Туре – Business Process (IDEF0). Нажмите кнопку ОК.

4. Откроется диалоговое окно Properties for New Models (Свойства новой модели).

Введите в текстовое поле Author (Автор) имя автора модели и в текстовое поле Author initials его инициалы. Нажмите последовательно кнопки Apply и ОК.

Автоматически создается незаполненная контекстная диаграмма

Обратите внимание на кнопку на панели инструментов. Эта кнопка включает и выключает инструмент просмотра и навигации – Model Explorer (Браузер модели). Model Explorer имеет три вкладки – Activities ( ), Diagrams ( ) и Objects ( ). Во вкладке Activities щелчок правой кнопкой по объекту в браузере модели позволяет выбрать опции редактирования его свойств

5. Для справки можете вызвать контекстную помощь – клавиша F1 или воспользоваться меню Help.

6. Перейдите в меню Model/Model Properties. Во вкладке General диалогового окна Model Properties в текстовое поле Model name следует внести имя модели "Деятельность компании", а в текстовое поле Project имя проекта "Модель деятельности компании", и, наконец, в текстовое Time Frame (Временной охват) – AS-IS (Как есть).

7. Во вкладке Purpose диалогового окна Model Properties в текстовое поле Purpose (цель) внесите данные о цели разработки модели – " Моделировать текущие (AS-IS) бизнес-процессы компании", а в текстовое поле Viewpoint (точка зрения) – "Директор".

8. Во вкладке Definition диалогового окна Model Properties в текстовое поле Definition (Определение) внесите "Это учебная модель, описывающая деятельность компании" и в текстовое поле Scope (охват) – " Общее управление бизнесом компании: исследование рынка, закупка компонентов, сборка, тестирование и продажа продуктов".

9. Перейдите на контекстную диаграмму и правой кнопкой мыши щелкните по прямоугольнику представляющему, в нотации IDEF0, условное графическое обозначение работы. В контекстном меню выберите опцию Name. Во вкладке Name внесите имя "Деятельность компании".

10. Во вкладке Definition диалогового окна Activity Properties в текстовое поле Definition (Определение) внесите "Текущие бизнес-процессы компании". Текстовое поле Note (Примечания) оставьте незаполненным.

11. Создайте ICOM-стрелки на контекстной диаграмме.
