Пояснительная записка

Графическое образование является составляющей частью технической подготовки учащихся и предполагает выработку определенных навыков и умений чтения и выполнения чертежей с имеющимися государственными стандартами.

Настоящее методическое пособие составлено с целью сокращения времени на выдачу и выполнение задания к контрольной работе, а также на их качество. В пособии даются образцы выполнения листов.

Указания к выполнению листов

В процессе изучения дисциплины «Основы инженерной графики» необходимо изучить соответствующую литературу, выполнить домашнюю контрольную работу, две практические работы, написать обязательную контрольную работу и по окончании курса сдать дифференцированный зачет. Домашняя контрольная работа состоит из 4-х листов, выполняемых ручным способом, карандашом. Чертеж должен выполняться в соответствии со стандартами ЕСКД четко и аккуратно. Надписи на чертежах выполняют только чертежным шрифтом. Все чертежи выполняются на чертежной бумаге формата А3.

Номер варианта контрольной работы определяется согласно списку в журнале. Домашнюю контрольную работу необходимо принести на заочное отделение на рецензию в установленные сроки и только в полном комплекте, подшитые в папку.

Перед отправлением работы на рецензию учащийся должен тщательно проверить свои чертежи. В случае «незачета» домашней контрольной работы: неправильное выполнение одного или нескольких чертежей, эту работу надо принести на повторную рецензию вместе с ранее зачтенными и не зачтенными чертежами и рецензией. Указания рецензента, сделанные на чертеже, вытирать не разрешается.

Консультации

При изучении литературы или выполнении графической части задания у учащихся могут возникнуть вопросы. Каждый учащийся имеет право получить консультации по дисциплине согласно графику консультаций у своего преподавателя.

Домашние контрольные работы, после сдачи остаются на хранении в колледже.

Домашняя контрольная работа №1

Каждая контрольная работа начинается с титульного листа. Титульный лист оформляется шрифтом GOST type B на формате А4. Пример см. ниже.

Первый лист - «Шрифты. Линии» (шифр листа ДКР 01. № варианта). Например, ДКР 01. 16

Второй лист – «Комплексный чертеж модели» (шифр листа ДКР 02. № варианта)

Третий и четвертый лист – «Чертеж детали по сборочному чертежу» (шифр листов ДКР 03. № варианта. 00. № деталируемой детали; ДКР 04. № варианта. 00. № деталируемой детали)

Министерство образования Республики Беларусь

Учреждение образования

«Минский государственный автомеханический колледж

имени академика М.С. Высоцкого»

Организация перевозок и управление на автомобильном и городском

транспорте

Группа

Вариант

ДОМАШНЯЯ КОНТРОЛЬНАЯ РАБОТА

по дисциплине «Основы инженерной графики»

Выполнил:

Проверил:

2014

Первый лист: «Шрифты. Линии»

Цель работы: приобрести навык в вычерчивании основных элементов чертежа – линий, в соответствии с ГОСТ 2.303-68; приобрести навыки выполнения надписей чертежным шрифтом по ГОСТ 2.304-81.

Содержание работы:

Вариант задания один для всех (рисунок 1).

1. Выполнить шрифтом №10 буквы русского алфавита и цифры.

2. Перечертить изображение линий, окружности, технической детали согласно условию.

3. Заполнить основную надпись.

Формат А3.

Последовательность выполнения:

1. Подготовьте упрощенную вспомогательную сетку для алфавита и цифр. Напишите буквы и цифры согласно ГОСТ 2.304-81шрифтом №10 (см. рисунок 1).

2. Выполните компоновку (разметку) листа (см.рисунок 1), вычертите линии, окружности, контур технической детали, выполните штриховку под углом 45º (тип линий см. таблицу 1).

3. Заполните основную надпись.

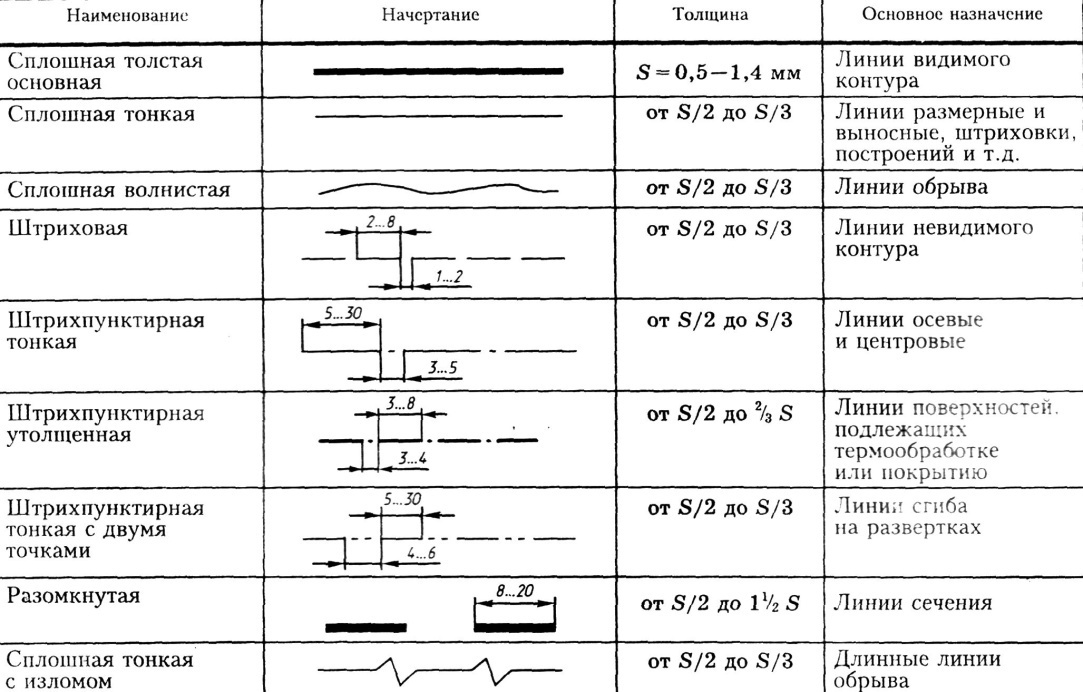

Характеристика линий, применяемых на чертежах

Таблица 1

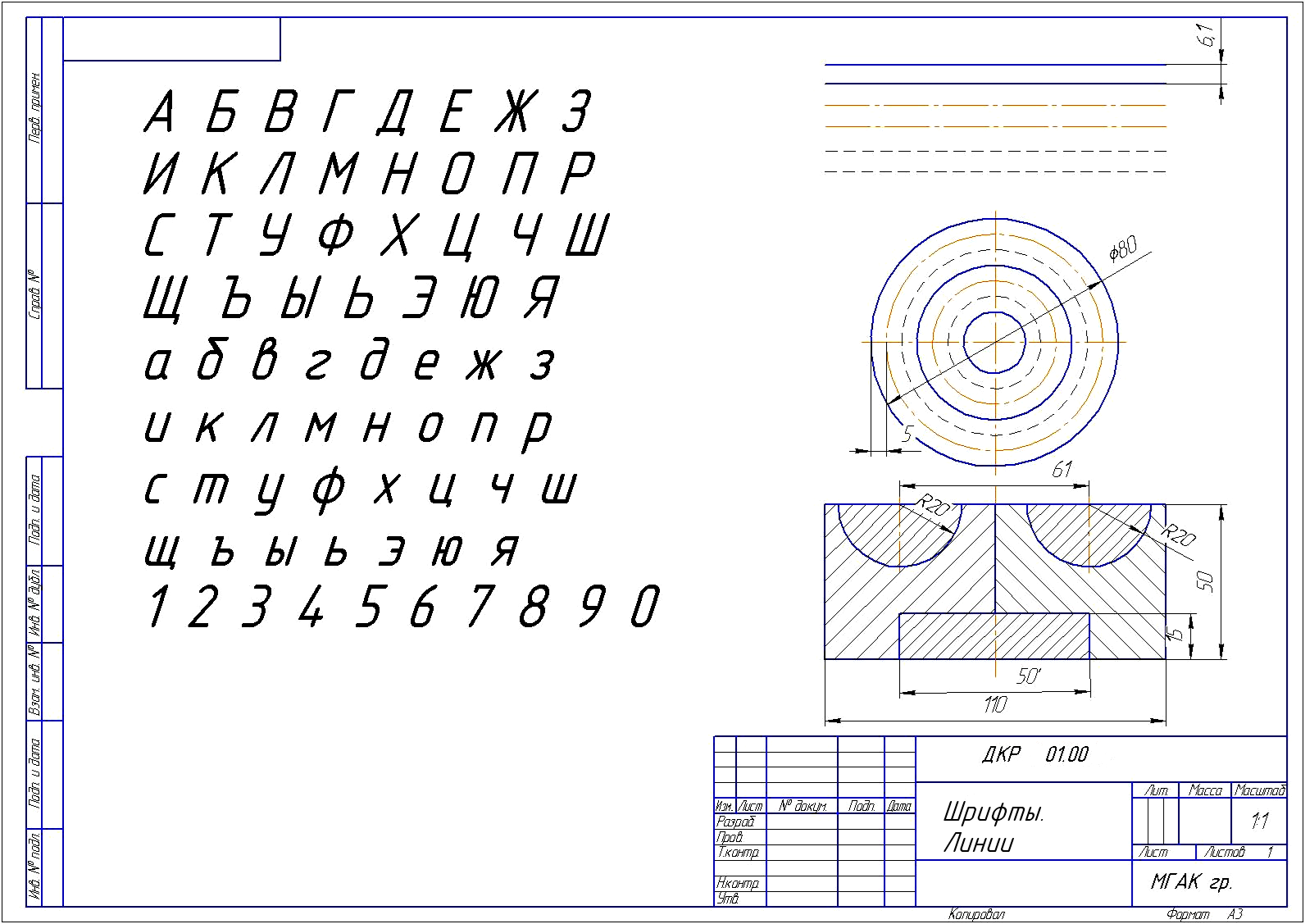

Образец оформления первого листа

Рисунок 1

Второй лист «Комплексный чертеж модели»

Цель задания: закрепить знания и развить навыки проецирования моделей в прямоугольных проекциях; уметь анализировать геометрическую форму модели. Ознакомиться с основными правилами выполнения разрезов и нанесения размеров на чертежах.

Содержание листа:

1. По двум видам модели построить третий.

2. Заменить главный вид фронтальным разрезом, вид слева – профильным.

3. При необходимости совместить половину разреза с половиной вида, обозначить разрез также по необходимости.

4. Нанести размеры.

Формат А3

Порядок выполнения листа:

1. Выберите задание согласно варианту.

2. Выберите масштаб, выполните разметку листа, определите место для трех видов (см.рисунок 2).

3. Перечертите данные два вида.

4. Анализируя геометрическую форму модели, постройте третий вид.

5. Определите изображение, на месте которого следует выполнить разрез.

6. Определите положение секущей плоскости, обозначьте ее при необходимости.

7. На месте выбранного изображения выполните разрез, для чего мысленно отбросьте ту часть модели, которая лежит между секущей плоскостью и глазом наблюдателя:

а) удалите сплошные основные линии – проекции наружных поверхностей, лежащих перед секущей плоскостью;

б) сплошными основными линиями вычертите проекции поверхностей, попавших в секущую плоскость;

в) заштрихуйте фигуру сечения.

5. Оформите разрез в соответствии с ГОСТ 2.305-2008.

6. Нанесите размеры, заполните основную надпись.

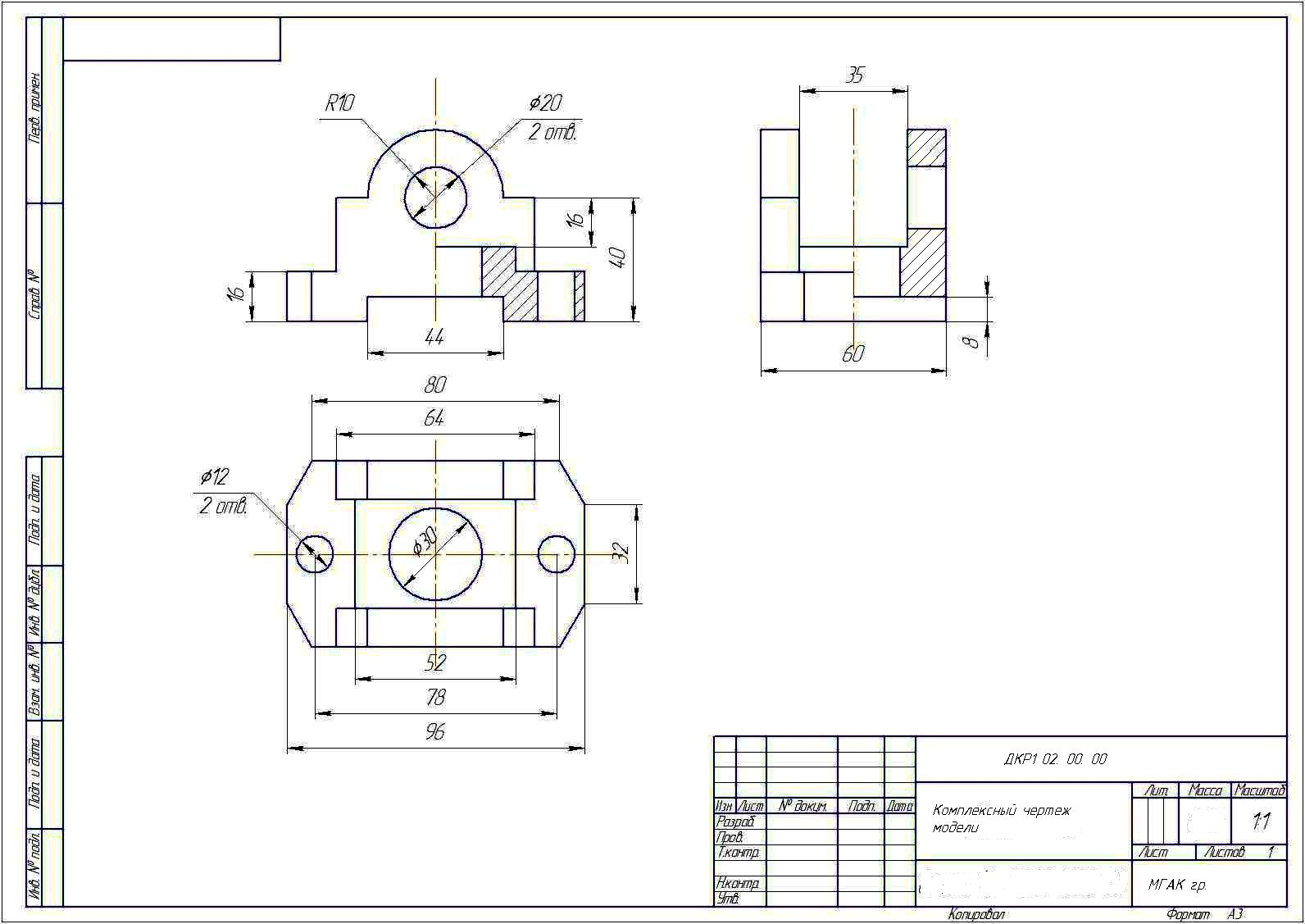

Пример оформления второго листа

Рисунок 2

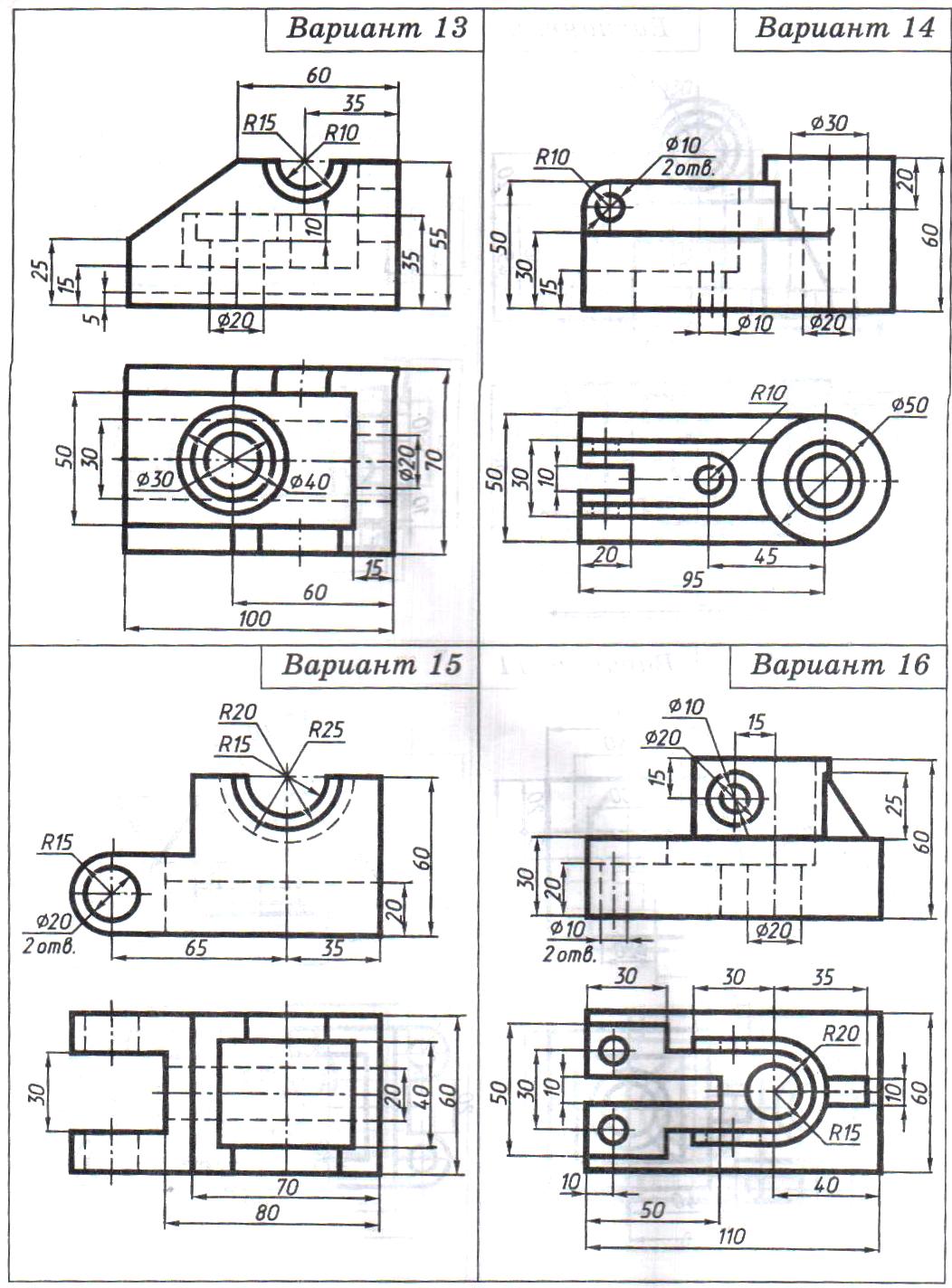

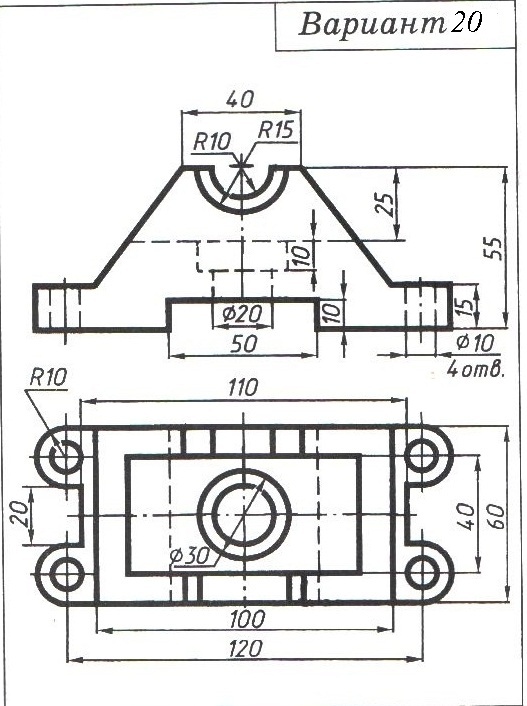

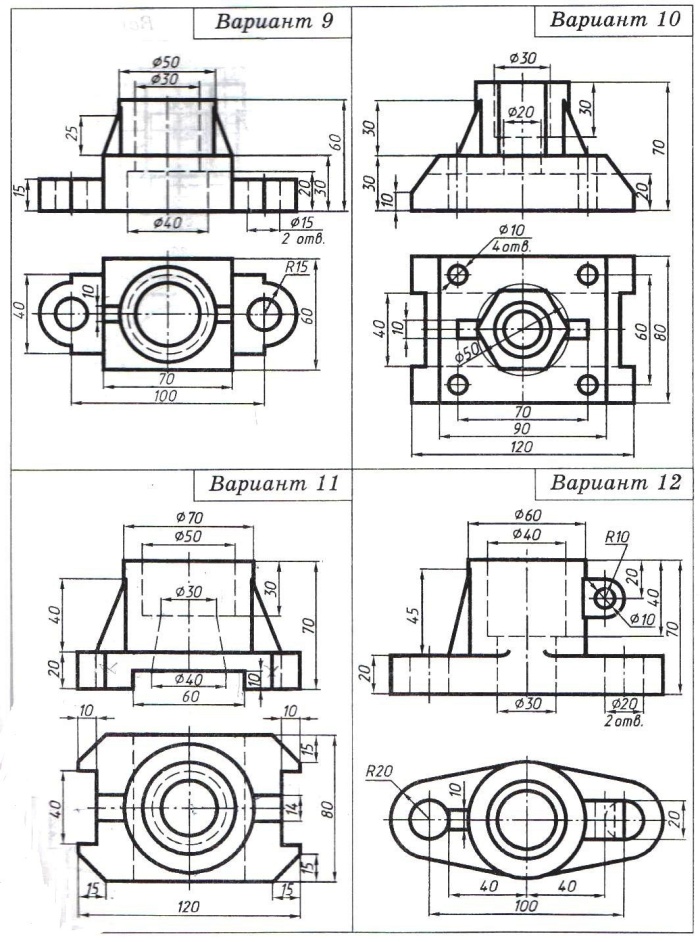

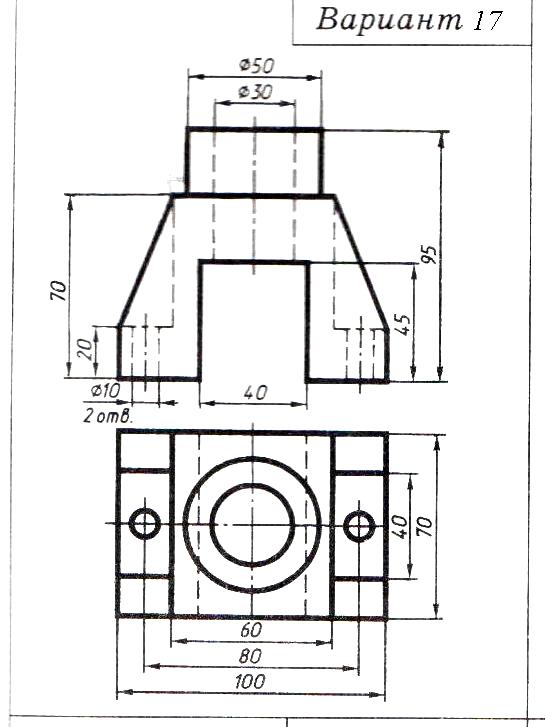

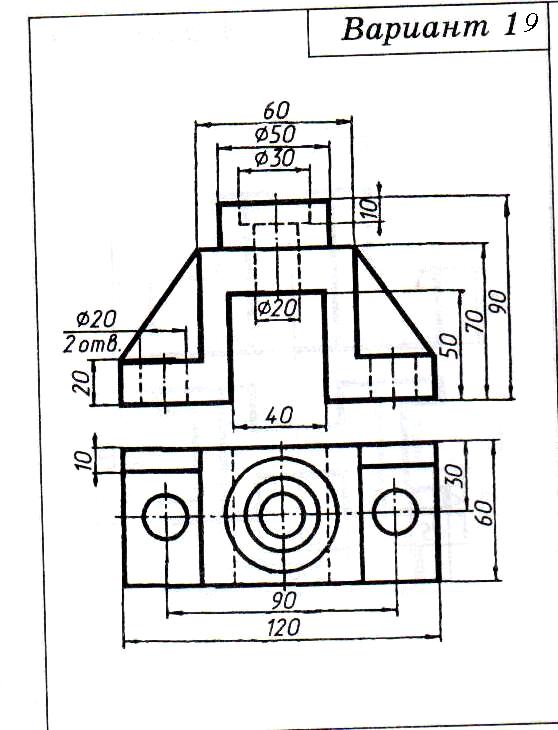

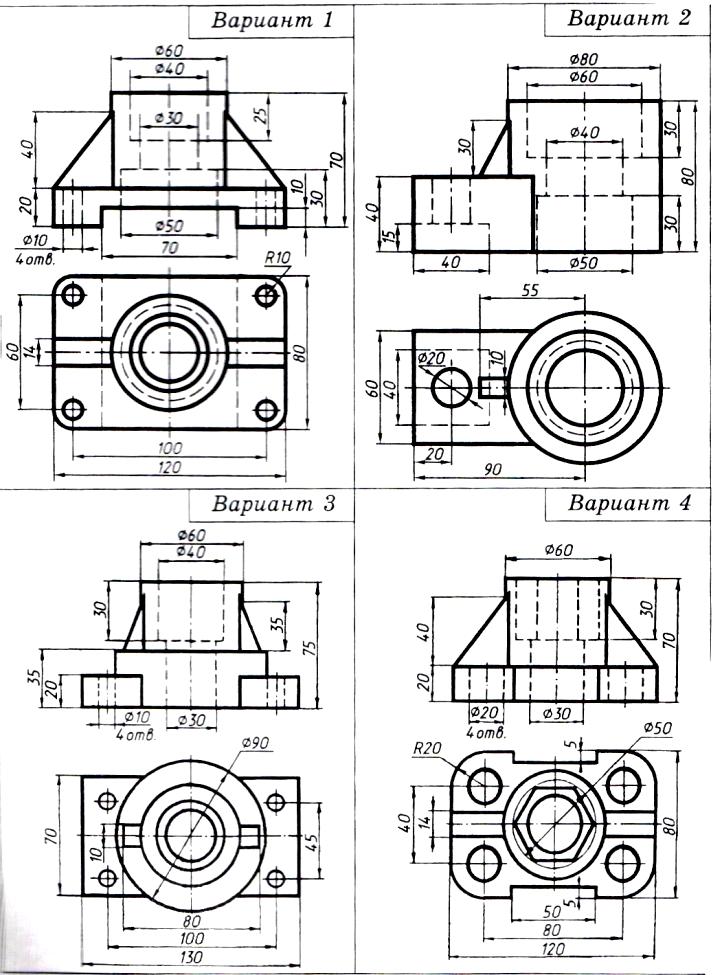

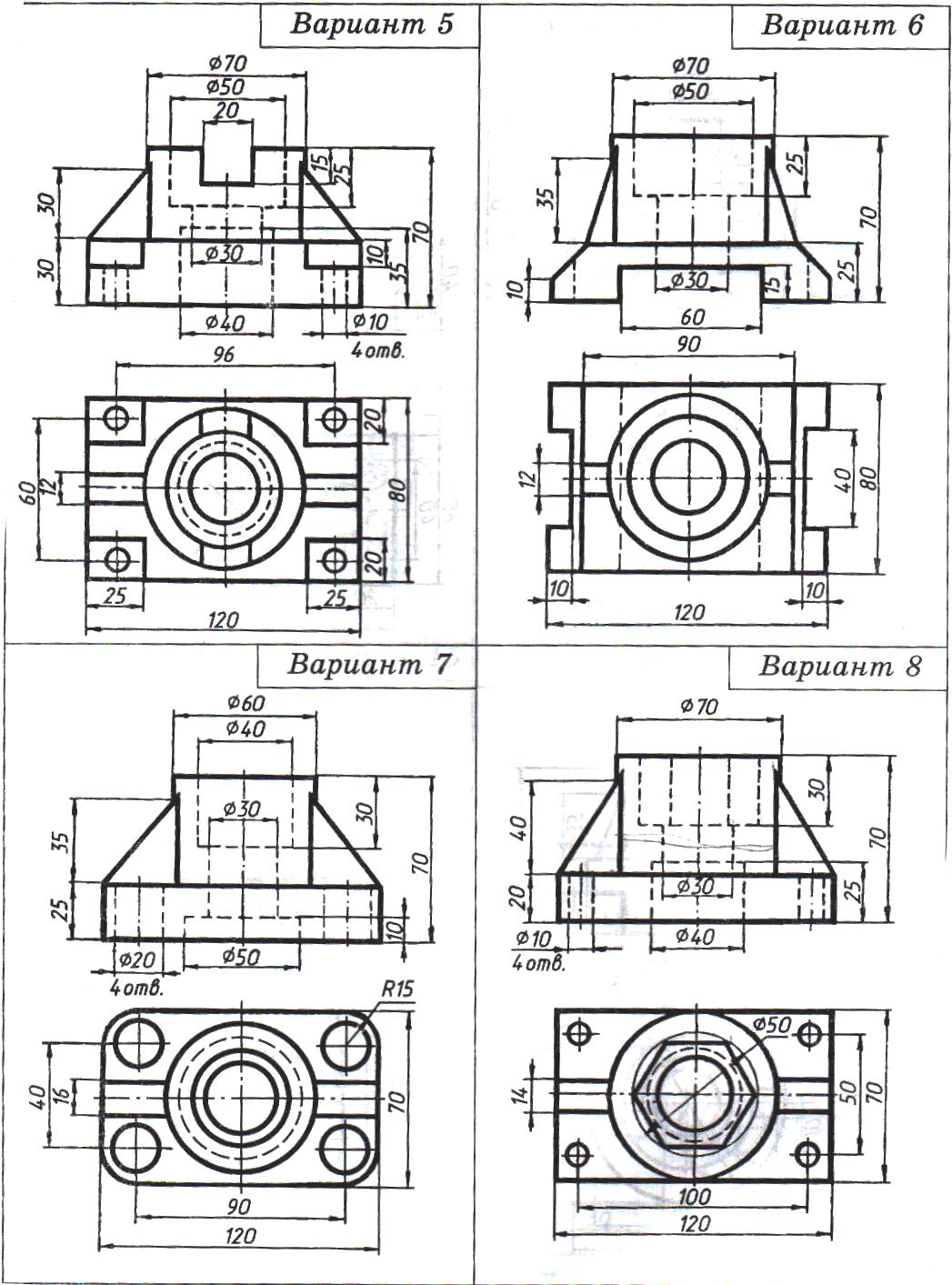

Варианты заданий:

Третий, четвертый лист «Чертеж детали по сборочному чертежу»

Цель работы: закрепить знания и развить навыки чтения сборочных чертежей; выполнения чертежей деталей (деталирование) по сборочным чертежам.

Содержание работы:

1. Выполнить чертежи двух деталей по сборочному чертежу согласно своему варианту.

2. Нанести размеры.

3. Заполнить основную надпись.

Форматы А3

Последовательность выполнения:

1. Чтение сборочного чертежа.

   1. Ознакомиться с основной надписью: наименование, масштаб

   2. Изучить спецификацию: количество, наименование деталей, входящих в изделие. Определить их изображения на чертеже по номеру позиции.

   3. Ознакомиться с изображением в целом: наличие и назначение видов, разрезов, сечений.

   4. Установить способы соединения деталей и их взаимодействие.

   5. Последовательно выделить и изучить каждую деталь в отдельности, (особое внимание уделить направлению и густоте штриховки), т. е. определить ее геометрическую форму и размеры.

2. Выполнение чертежа детали (деталирование).

   1. При деталировании размеры следует определять по сборочному чертежу.

   2. Главный вид детали выбирают исходя из общих требований, а не по чертежу.

   3. Число и содержание изображений детали на ее рабочем чертеже так же выбирают исходя из общих требований, и оно может не совпадать с числом и содержанием изображений на сборочном чертеже.
