Этап 4. Задание граничных условий
Во избежание геометрической изменяемости в плоскости XOY, на фундаментную плиту накладываем дополнительные граничные условия.
Отметка узлов
Активизируйте в диалоговом окне ПолиФильтр последнюю закладку Сечения и отсечения.
В качестве секущей плоскости с помощью соответствующей радио-кнопки выберите YOZ.
Щелкните курсором в узел стыковки диафрагмы с фундаментной плитой (узел окрашивается в черный цвет).
Щелкните по кнопке – Применить (узлы и элементы окрашиваются в красный цвет).
Выполните фрагментацию для отображения на экране только отмеченных узлов и элементов схемы с помощью пункта меню Вид ð Фрагментация.
Перейдите в проекцию на плоскость YOZ с помощью пункта меню Вид ð Проекция на плоскость YOZ (кнопка
на панели инструментов).
После выполнения пункта меню Выбор ð Отметка узлов (кнопка
на панели инструментов), выделите узлы стыковки диафрагмы с фундаментной плитой.
Задание граничных условий
С
Рисунок 15 - Диалоговое окно Связи в узлах
помощью пункта меню Схема ð Связи (кнопкана панели инструментов) вызовите диалоговое окно Связи в узлах (рис.15).
В этом окне, с помощью установки флажков, отметьте направления, по которым запрещены перемещения узлов (X).
После этого щелкните по кнопке – Применить (узлы окрашиваются в синий цвет).
Выделите узел стыковки средней колонны с фундаментной плитой
В диалоговом окне Связи в узлах отметьте направления, по которым запрещено перемещение узла (Y, UZ).
Щелкните по кнопке – Применить.
Выполните пункт меню Выбор ð Отметка узлов (кнопка на панели инструментов), чтобы снять активность с операции отметки узлов.
Этап 5. Задание нагрузок
Ф
Рисунок 16 - Диалоговое окно Добавить собственный вес
ормирование загружения № 1
C помощью меню Нагрузки ð Добавить собственный вес вызовите диалоговое окно Добавить собственный вес (рис.16).
В этом окне, при активной радио-кнопке все элементы, щелкните по кнопке - Применить (элементы автоматически загружаются нагрузкой собственного веса)
Формирование загружения № 2
С
Рисунок 17 - Диалоговое окно Активное загружение.
мените номер текущего загружения, вызвав диалоговое окно Активное загружение (рис 4.17) с помощью меню Нагрузки ð Выбор загружения (кнопкана панели инструментов).
В этом диалоговом окне задайте номер загружения 2.
Щ

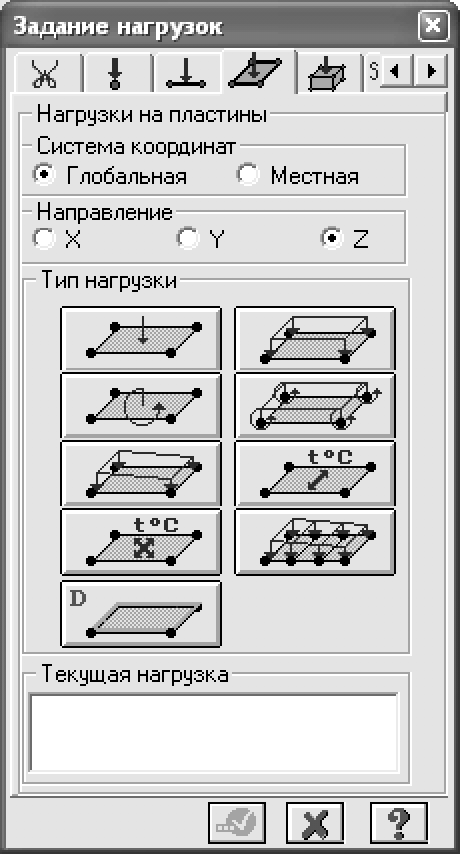

Рисунок 18 - Диалоговое окно Задание нагрузок
елкните по кнопке– Применить.
Выделите плиты перекрытия 1-го и 2-го этажа с помощью операции отметки блока (описание см. выше).
Вызовите диалоговое окно Задание нагрузок (рис.18) с помощью меню Нагрузки ð Нагрузка на узлы и элементы (кнопка
на панели инструментов).
В этом окне активизируйте закладку Нагрузки на пластины.
Затем радио-кнопками укажите систему координат Глобальная, направление – вдоль оси Z.
Щелчком по кнопке равномерно распределенной нагрузки вызовите диалоговое окно Параметры местной нагрузки.
В этом окне задайте интенсивность нагрузки P = 1.5 тс/м2 (рис.19).
Щелкните по кнопке Подтвердить.
Рисунок 19 - Диалоговое окно Параметры местной нагрузки

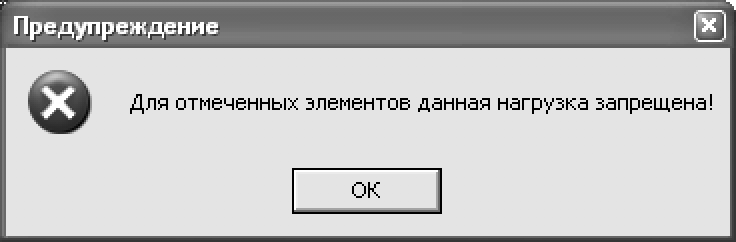

Рисунок 20 - Диалоговое окно Предупреждение
После этого в диалоговом окне Задание нагрузок щелкните по кнопке – Применить.
На экране появляется окно Предупреждение (рис.20) в котором нажмите кнопку ОК.
Предупреждение связано с тем, что при выделении плит перекрытия выделяются одновременно стержни и пластины. Задаваемая нагрузка на пластины запрещена для выделенных стержневых элементов.
Выделите все элементы фундаментной плиты с помощью операции отметки блока.
В диалоговом окне Задание нагрузок щелчком по кнопке равномерно распределенной нагрузки вызовите диалоговое окно Параметры местной нагрузки.
В этом окне задайте интенсивность P = 2 тс/м2.
Щелкните по кнопке Подтвердить.
После этого в диалоговом окне Задание нагрузок щелкните по кнопке Применить.
Формирование загружения № 3
Смените номер текущего загружения, вызвав диалоговое окно Активное загружение с помощью меню Нагрузки ð Выбор загружения (кнопка на панели инструментов).
В этом диалоговом окне переключите номер загружения на 3.
Щелкните по кнопке – Применить.
Выделите плиту перекрытия 2-го этажа с помощью операции отметки блока.
Щелчком по кнопке равномерно распределенной нагрузки вызовите диалоговое окно Параметры местной нагрузки.
В этом окне задайте интенсивность нагрузки P = 0.08 тс/м2 (рис.19).
Щелкните по кнопке Подтвердить.
После этого в диалоговом окне Задание нагрузок щелкните по кнопке Применить.
Задание характеристик для расчета рамы на сейсмику
