Лабораторная работа №4 Изучение работы Тестер икм потока типа edct 2

Цель работы: Изучить принцип работы тестера ИКМ потока типа 2 и EDCT 2 получить навыки измерения основных характеристик.

Подготовка к работе:

Изучить методологию измерений параметров цифровых каналов. Особенности предоставления цифровых сигналов.

Описание лабораторной установки:

Рисунок 4.1. Цифровой испытательный тестер связи EDCT 2

Цифровой испытательный тестер связи EDCT 2, переносной, на акку­муляторах, многофункциональный измерительный прибор для тести­рования ошибочных бит измерительного сигнала цифровых цепей и услуг.

Тестер ИКМ Потока EDCT 2 может работать как в режиме со структурой цикла (PeK.G704), так и в режиме неструктурированного сигнала для сквозного и петлевого тестирования цифровых каналов. Он используется, для проверки различного оборудования и цепей, работающих на скорости 2048 кбит/с.

Основнаяобластьиспользования:

• Установка цифровых линий телесвязи и служб и их обслуживание

• Долговременныйсетевоймониторинг

• Техническое обслуживание и поиск неисправностей.

Виды измерений Ошибки по битам, ошибки кода, ошибки

синхронизации, ошибки CRC,

Е-бит, мониторинг КИ, мониторинг

состояния CAS, уровень и частота ТЧ Обнаружение аварийных сигналов индикация светодиодами:потерясигнала,потеря цикловой и сверхцикловой синхронизациии,потеря последовательности,

сигналы CMAC(AIS), СИАСД, МРСИАСД

Порядок выполнения работы:

Изучить переднюю панель прибора, назначение световых индикаторов.

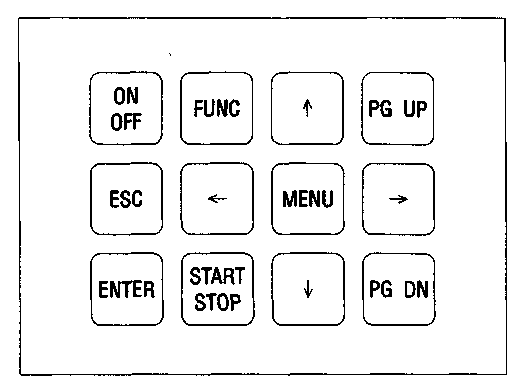

Рисунок 4.2. Клавиатура тестера EDCT 2

ON/OFF Включатель/выключатель тестера EDCT 2

(ВКЛ/ВЫКЛ)

Выставив необходимые параметры прибора включить его и произвести измерения.

2. РЕЖИМЫ РАБОТЫ

Установить курсор на строку уст.режима работ главного меню и нажать кнопку ENTER. В результате на дисплее отображается следующее многостороннее меню:

Количество и содержимое страниц зависят от установки реж.работ . Режим работы измерения прибора выбирается в пункте реж. работ меню. Возможныеустановки:

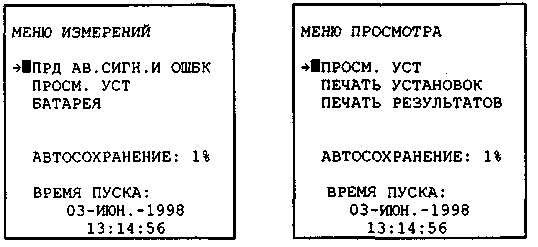

При нажатии кнопки MENU, появляется одна из следующих записей на экране:

Во время измерений: При прекращении

измерений:

• прдав.сигн.иошбк- Идентично соответствующей строке главного меню.

• просм. уст - При измерении отображается текущая конфигурация измерения, или в случае отображения записанных в память резуль­ татов - установка принадлежащая к результату.

• печать установок/результатов - Распечатка установок или результатов измерения.

• батарея - Информация о состоянии аккумуляторных батарей.

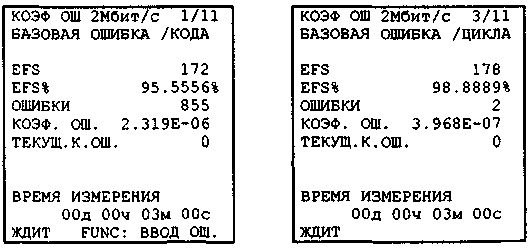

1 Результаты измерения отображаются в следующих листах.

Основныеошибки

В ходе измерения все вышеперечисленные параметры оцениваются в следующих случаях:

при отсутствии CRC4 (РСМЗО, РСМ31)для: КОДА, ЦИКЛА, БИТ (тестовой сигнал)

в случае цикловой синхронизации CRC4 (РСМЗОС, РСМ31С): КОДА, ЦИКЛА, CRC4, Е БИТ, БИТ (тестовой сигнал)

Влияние аварийной сигнализации на основные ошибки

При появлении различных аварийных сигналов прибор блокирует подсчет

ошибок.

Подсчет безошибочных секунд и ошибок запрещается в соответствии со

следующейтаблицей:

Анализ по G.821 выполняется на все виды ошибок: БИТ, ЦИКЛ, CRC и Е бит. Норма для оценки выбирается для ES% по ITU-TG.821 AnnexD.

Таблица4.1

Варианты по заданию

№	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Режимыизмерений	L1	L2	L1&L2	L1-L2	XTALK	L1	L2	L1&L2	L1-L2	XTALK	L1	L2	L1&L2	L1-L2	XTALK
Range (км)	0,1	0,25	0,5	1	2,5	5	10	20	5	2,5	1	10	20	2,5	0,5
Pulse (нс)	25	50	100	250	500	1000	2500	2500	1000	500	250	2500	2500	500	100
PVF	0.3	0.35	0.40	0.45	0.5	0.55	0.6	0.65	0.7	0.75	0.8	0.85	0.9	0.8	0.9
GAIN	36	42	48	36	42	48	54	60	66	42	48	36	48	54	60

Задания:

1. С помощью клавиши «STO» сохранить текущую работу;

2. С помощью клавиши «RCL» вставить одну из сохраненных ранее графиков;

3. Выписать все значения и скопировать графики;

4. Самостоятельно проверить как изменится график, если поменять значения Range,Pulse, PVF, GAIN и объясните произошедшие изменения.

Контрольные вопросы:

Список литературы:

1. Бакланов И.Г. Технология измерений в современных телекоммуникациях. – М; Эко-Тренз, 1997.

2. Контроль качества в телекоммуникационных системах связи. Под редакцией Иванова А.Б. Компания САЙРУС Системс, 2001.

3. Интернет.
