3. Расчетное армирование конструкций

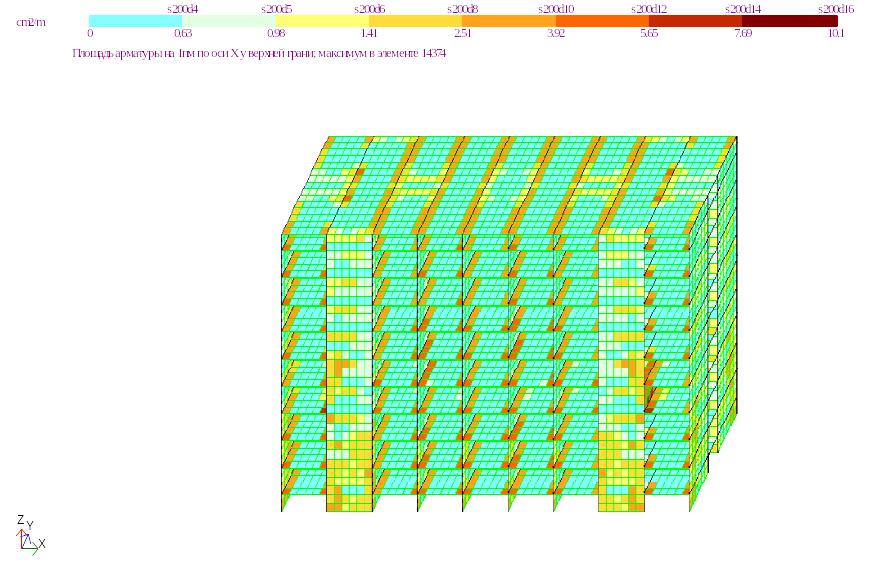

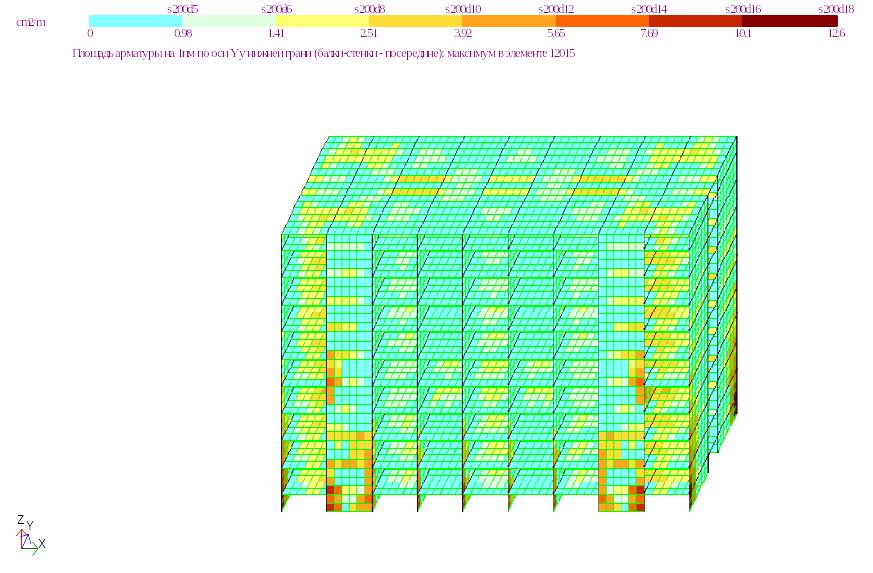

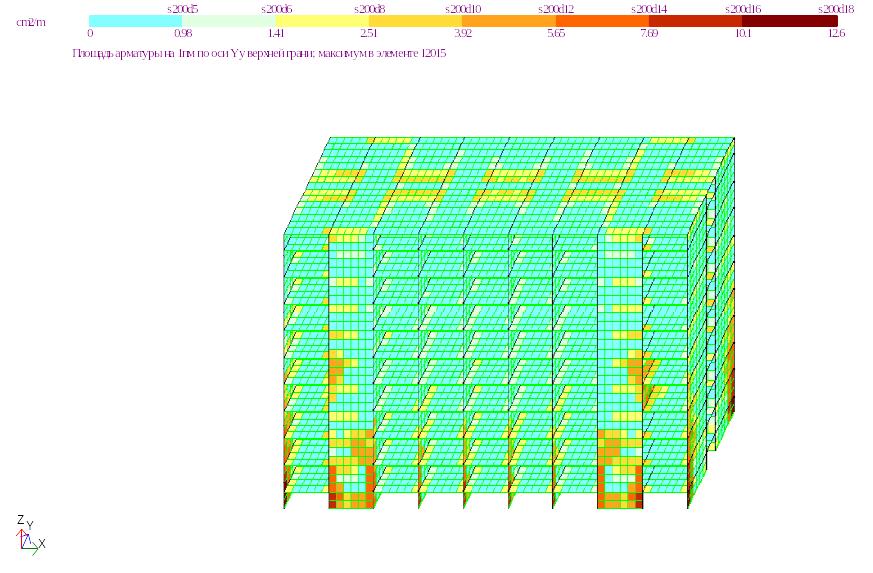

Общие картины армирования диафрагм и перекрытий показывают, что армирование находится в приемлемых конструктивных и технологических границах.

4. Указания по конструированию

4.1. Диафрагмы

В соответствии с конструктивными требованиями п.3.7.7 норм /4/ минимальный диаметр вертикальной арматуры 10 мм (а = 0.8 см²), горизонтальной – 6 мм (а = 0.3см²). Минимальный процент армирования по каждому направлению 0.025%.

Максимальный шаг вертикальной арматуры – 900 мм, горизонтальной – 600 мм.

При толщине диафрагмы 200 мм минимальная площадь арматуры у каждой грани из условий минимального процента армирования

As,min = (20х100х0.025/100)/2 = 0.25 см²/м.

Для 1-го и 2-го этажей толщина диафрагм 300 мм –

As,min = (30х100х0.025/100)/2 = 0.38 см²/м.

Минимальная площадь арматуры из условий шага и диаметра:

для вертикальной арматуры

As,min = (100/90)х0.8 = 0.9 см²/м;

Для горизонтальной арматуры

As,min = (100/60)х0.3 = 0.5 см²/м.

Принимаем минимально допустимые значения армирования диафрагм по условиям минимальных диаметров и максимальных шагов.

Диафрагма по оси А между осями 2-3

Вертикальная арматура.

С целью унификации примем фоновое вертикальное армирование на 1-м, 2-м этажах Ø12А400 с шагом 200 мм; площадь арматуры на метр стены 1.13х100/200 = 5.65 см²/м.

В зонах превышения фонового армирования устанавливаем дополнительную арматуру.

As = 1.13х100/20 = 5.56 см²/м.

Максимальное расчетное армирование у торцов диафрагмы 12.6 см²/м. Необходима установка дополнительной арматуры в зоне торцов у каждой грани при размере КЭ 1 м

As = 12.6 – 5 = 7.6 см²/м.

Общая площадь арматуры у торца As = 7.6х2 = 15 см².

Принимаем по сортаменту арматуры /1/ 4 Ø22А400.

Горизонтальная арматура.

Максимальное значении площади горизонтальной арматуры 3.92 см²/м. Примем фоновое горизнтальное армирование 2.5 см²/м – Ø8А400 с шагом 200 мм. В зонах увеличенного армирования у торцов диафрагмы на 1-м этаже и в зонах примыканя перекрытий устанавливаем промежуточные стержни – шаг 100 мм.

Эскизы армирования показаны на рис.4.1.

Рис.4.1.

Перекрытие

Нижняя арматура по оси Х: максимальное значение в пролете – 3.92 см²/м. Нижняя арматура по оси Y: максимальное значение 3.92; фоновое значение – 2.51. С целью унификации принимаем нижнюю стеку с арматурой по оси Х – Ø12А400 с шагом 200; по оси Y – Ø8А400С с шагом 200 мм. В зонах концентрации армирования по оси Y устанавливаются стержни с шагом 100 мм.

Верхняя арматура по оси Х 3.92 см²/м – Ø12А400 с шагом 200; над первыми промежуточными опорами (оси 2 и 9) принять шаг 100 мм.

Над продольными диафрагмами максимальное значение площади арматуры 3.92 см²/м также устанавливается арматура Ø12А400 с шагом 200. Распределительная арматура Ø6А400С.

Эскизы армирования показаны на рис.4.2.

Рис.4.2.

Ригель

Табличные данные расчетного армирования элементов ригелей приведены в приложении 4.

Армирование элемента 10 в сечении 1. Армирование не симметричное (Н). Схема условных обозначений арматуры показана на рис.4.1.

Рис.4.3. Схема условных обозначений арматуры в сечении

У верхней грани установить угловую расчетную арматуру AU3 = AU4 = 4.16 см² – Ø25А400С. Промежуточная арматура по грани не нужна.

У нижней грани арматура при несимметричном армировании не нужна AU1 = AU2 = 0. По технологическим соображениям обеспечения жесткости каркаса при монтаже и бетонировании принимаем Ø12А400С.

Поперечная арматура при шаге хомутов 150 мм и одном условном каркасе в сечении ASW1 = 0.68 см². По конструктивным требованиям при расчете с учетом сейсмического воздействия минимальный шаг хомутов на приопорных участках ригелей 100 мм (п.3.6.8 /4/). В сечении 2 каркаса. Расчетная площадь одной ветви хомута при шаге 100 мм

A_W = 0.68х (100/150)/2 = 0.23 см².

Принимаем по сортаменту Ø6А240С с шагом 100 мм на приопорных участках длиной 1.5 высоты ригеля – 600 мм. В пролете шаг хомутов – 200 мм.

Эскиз армирования ригеля приведен на рис.4.4.

Рис.4.4.
