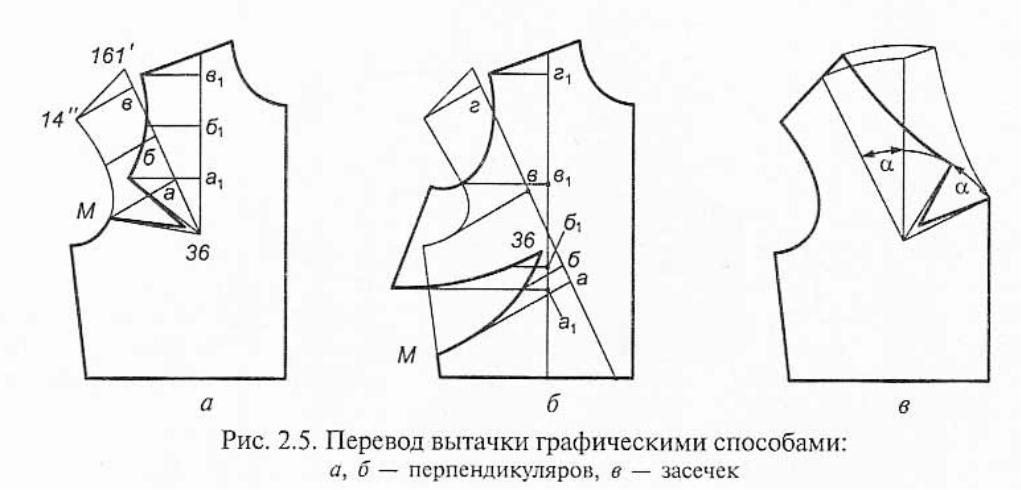

  1. Графический способ.

На чертеже конструкции вытачка переводится графически с использованием метода перпендикуляров или засечек.

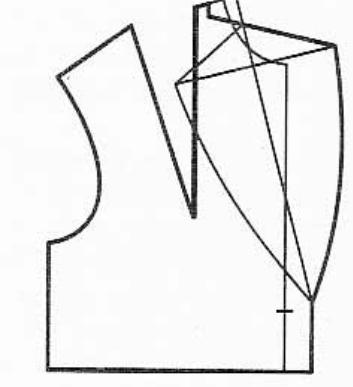

При использовании метода перпендикуляров на чертеже намечается положение новой вытачки. От точки М опускается перпендикуляр на перемещаемую сторону исходной вытачки, либо на ее продолжение, получая точку а. На эту линию опускаются перпендикуляры из всех характерных точек перемещаемого контура. На неподвижной стороне вытачки намечаются соответствующие точки (а1, б1, ) на том же расстоянии от центра вытачки, что и точки а, б, в,… Из точек а1, б1,… выставляются перпендикуляры к неподвижной стороне вытачки. Длина каждого перпендикуляра равна длине соответствующего перпендикуляра перемещаемой части. Через полученные точки проводится новый контур.

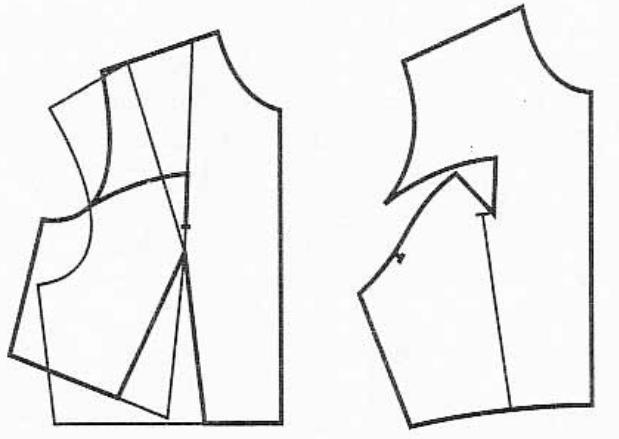

При использовании метода засечек намечается новое положение вытачки. Вторая сторона вытачки вычерчивается под углом , равным раствору исходной вытачки (который можно перенести засечкой на дуге окружности, проведенной из центра выпуклости) и определяется новое положение остальных перемещающихся точек контура детали засечками. После этого вычерчивают новые контуры детали.

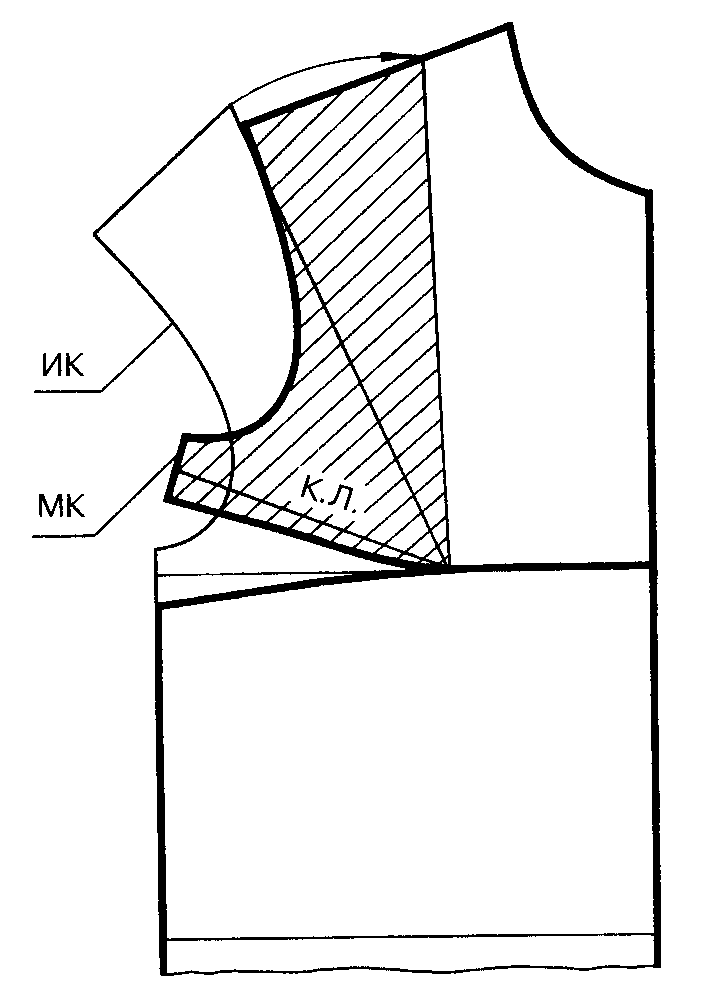

  1. Макетный метод.

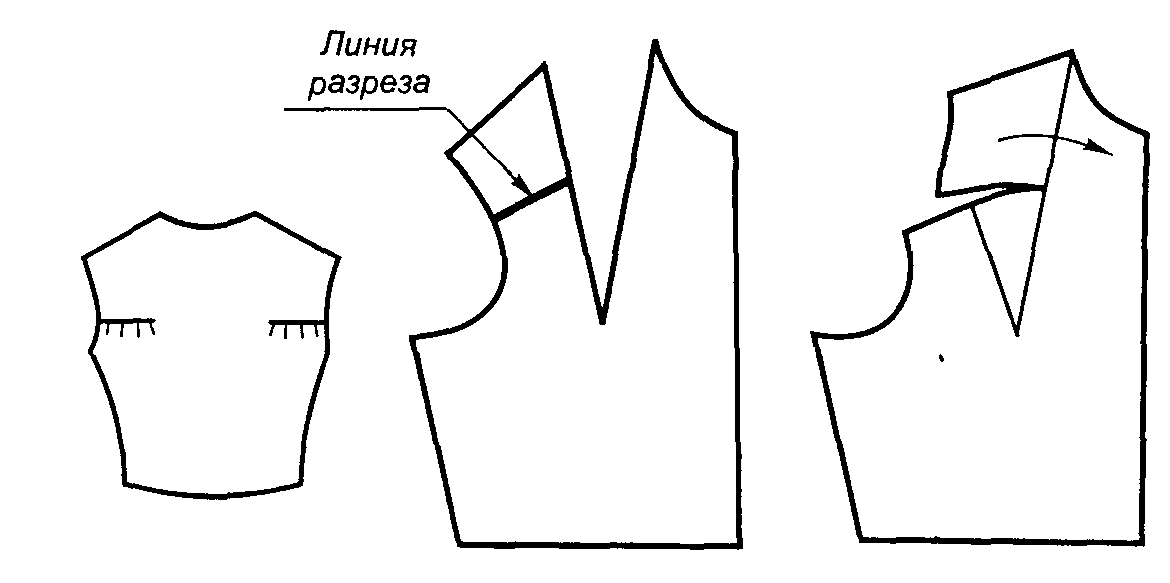

Основу переда (полочки) со сметанными вытачками накладывают на манекен, прикрепляют булавками и намечают новое положение вытачки ( от контура детали до высшей точки груди). Это направление определяется эскизом. Новая линия вытачки может быть прямой или сложной кривой. Основу снимают с манекена и разрезают по новому направлению вытачки, предварительно уточнив его на плоскости.

Изменение направления вытачки меняет не только графическое решение модели, но и пластичность ее формы. Кроме того изменяется площадь детали. Наиболее пластичные формы могут быть получены при направлении вытачки под углом, близким к 45° к долевому направлению. Меньшую площадь имеют детали с более короткими вытачками, т. е. с меньшим расстоянием от центра раствора до наружного конца вытачки.

Условия перевода вытачек:

  1. За центр раствора вытачки принимается точка, соответствующая центру выпуклости. Если на основе конструкции эта точка не отмечена, ее положение следует установить с использованием соответствующих размерных признаков, например высоты груди ВГ.

  2. При оформлении линии стачивания вытачки ее внутренний конец располагают на расстоянии 1,5 – 2,5 от центра раствора, для смягчения конусности формы.

  3. Суммарный угол раствора вытачки должен оставаться неизменным.

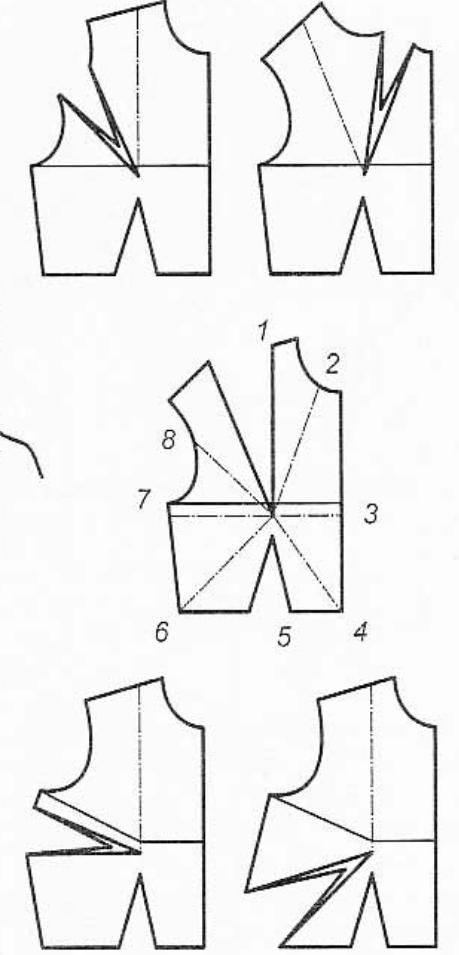

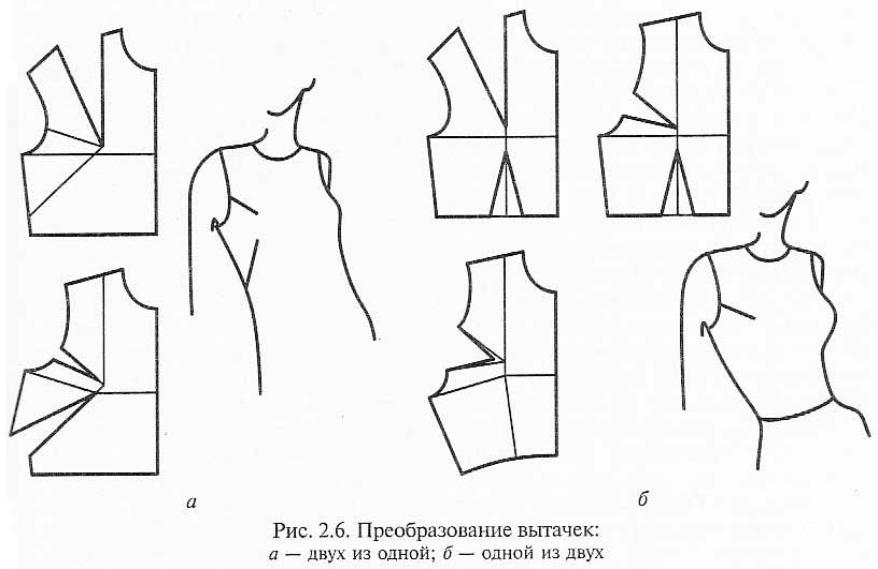

При переносе вытачки в две или три исходное лекало рассекаем на необходимое количество участков, по которым деталь раздвигают на различные расстояния.

Если вытачки не проходят через раствор исходной вытачки, в лекалах предусматривается вспомогательная вытачка, которая должна начинаться в вершине исходной вытачки и проходить перпендикулярно направлению новых вытачек. При оформлении новых вытачек вспомогательную вытачку закрывают по ломаной линии, что обеспечивает дополнительную полноту и мягкость силуэта модели.

При переносе вытачки в шов сложной конфигурации для проверки правильности определения направления линий сечения следует учитывать, что в вертикальных сечениях соответствие в расположении линий конструкции и зарисовки достигается за счет подобия формы и расположения передней стороны разреза вытачки, а в горизонтальных – нижней стороны. При этом плотное прилегание к фигуре достигается за счет изменения формы боковой и верхней сторон вытачек или швов.

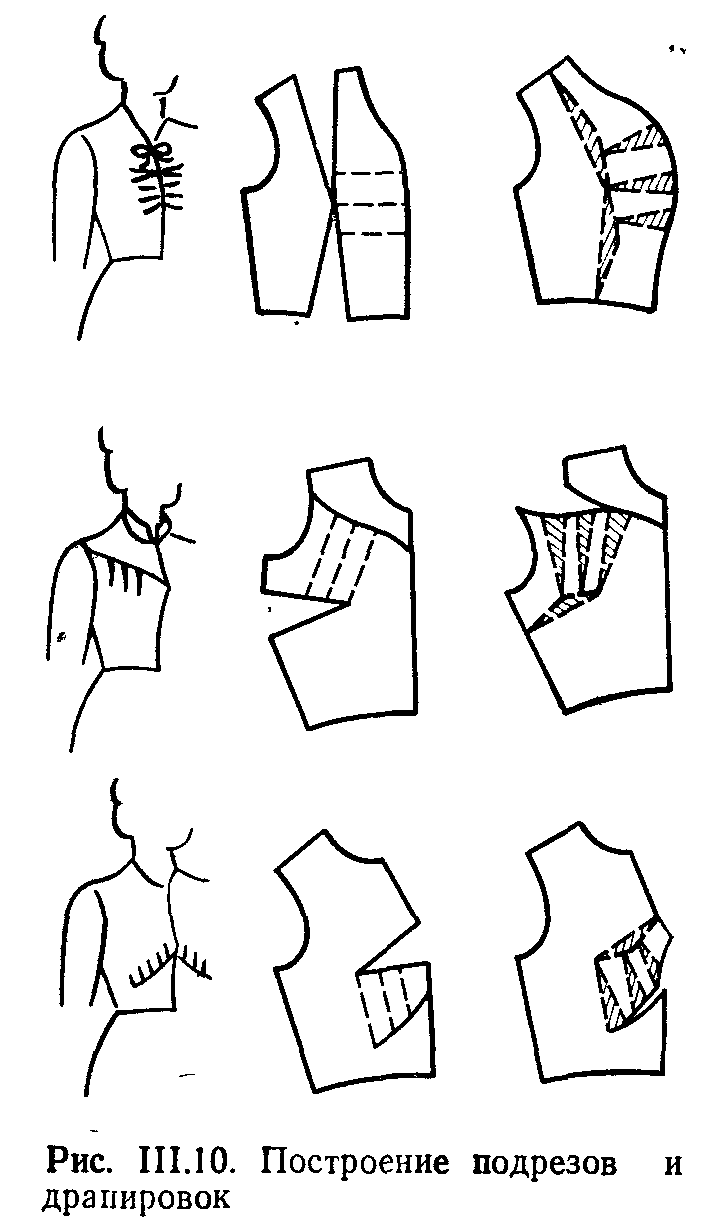

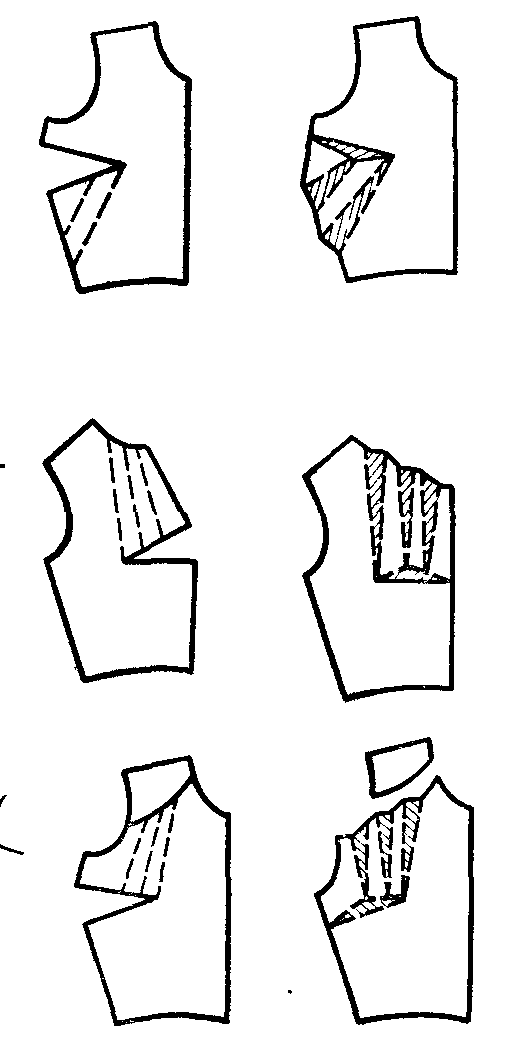

Перенос вытачек в подрезы выполняют в такой последовательности.

  1. Наметить линию подреза и вспомогательной вытачки, если подрез проходит в стороне от вершины исходной вытачки.

  2. Сделать нужные сечения в раздвигаемой части шаблона.

  3. Развести расчлененные участки в соответствии с запроектированной величиной сборок.

  4. Окончательно оформить чертеж переда лифа.

Дополнительные членения деталей (рельефы и кокетки).

Оптимальное положение с точки зрения условий образования необходимой формы занимают горизонтальные и вертикальные членения, проходящие через экстремальные точки проектируемой поверхности. В такие членения можно полностью перевести углы сутюживания и растворы вытачек.

Отклонения рельефного шва от экстремальной точки ухудшает условия образования объемной формы детали.

Допустимые отклонения от высшей точки груди

- для жестких тканей - 1см,

- для мягких тканей – на сутюжку 3см.

В остальных случаях проектируется дополнительная вытачка от рельефа или сборки:

  1. Рарезать лекало от контура детали по линии членения;

  2. Разрезать под углом к линии членения и по направлению к центру прежней вытачки.

Такой прием используют и при переводе части вытачки под лацкан.

Такой прием используют в женских пальто, жакетах для получения конструкции полочки без верхней вытачки с уплощением формы в области груди.

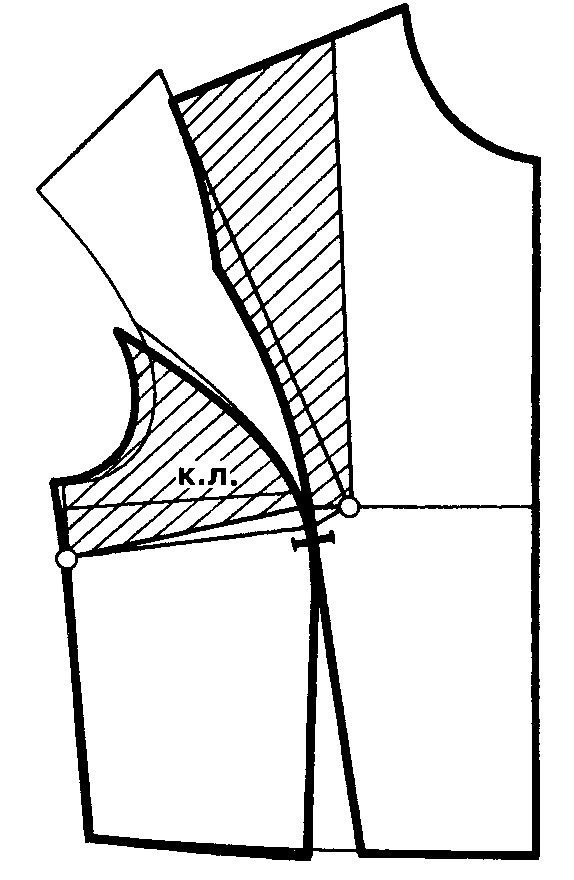

Часть раствора вытачки переводится в пройму, часть – в подрез под лацканом.

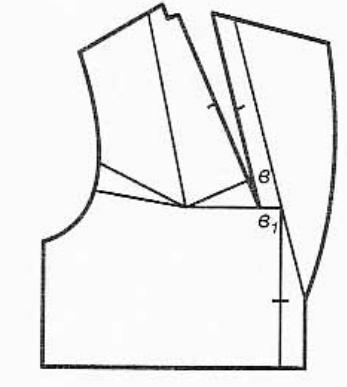

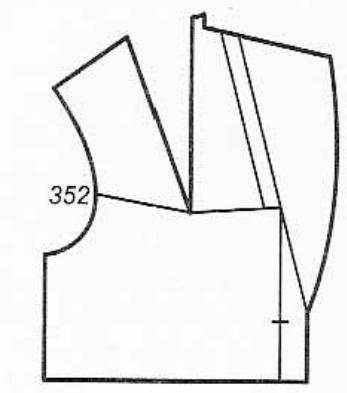

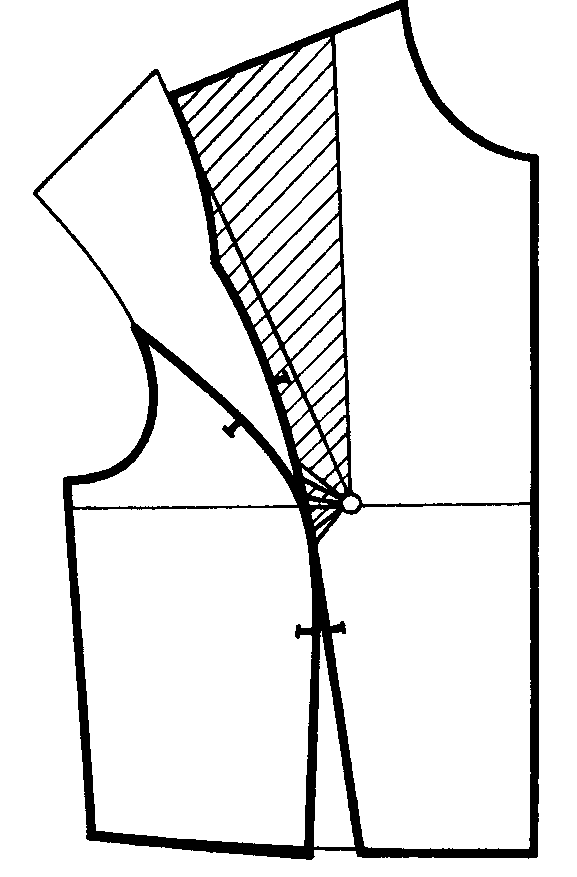

  1. Сначала вычерчивается лацкан в отогнутом виде. Параллельно линии перегиба лацкана намечается линия подреза.

  2. Из центра раствора вытачки опускается перпендикуляр на линию подреза.

  3. Затем проводится линия до пересечения с проймой (обычно в точке касания проймы с вертикалью)

  4. Часть раствора верхней вытачки переводится в пройму. Величина переводимого раствора зависит от желаемой формы изделия – чем больше раствор, тем больше уплощается форма на данном участке. В зависимости от особенностей материала и применяемой технологии для части раствора вытачки в пройме может проектироваться посадка или сутюживание. Оставшийся раствор вытачки в пройме определяет степень уплощения формы.

  5. Другая часть раствора верхней вытачки раскрывается в линию подреза. Расстояние между внешними концами получившейся вытачки от подреза (в –в1) составляет величину посадки или сутюживания по большей стороне подреза. Т.о. подрез преобразуется в вытачку под лацканом. Для точного выполнения сутюживания (посадки) при изготовлении изделия необходимо поставить контрольные метки на равном расстоянии от внешних концов полученной вытачки.

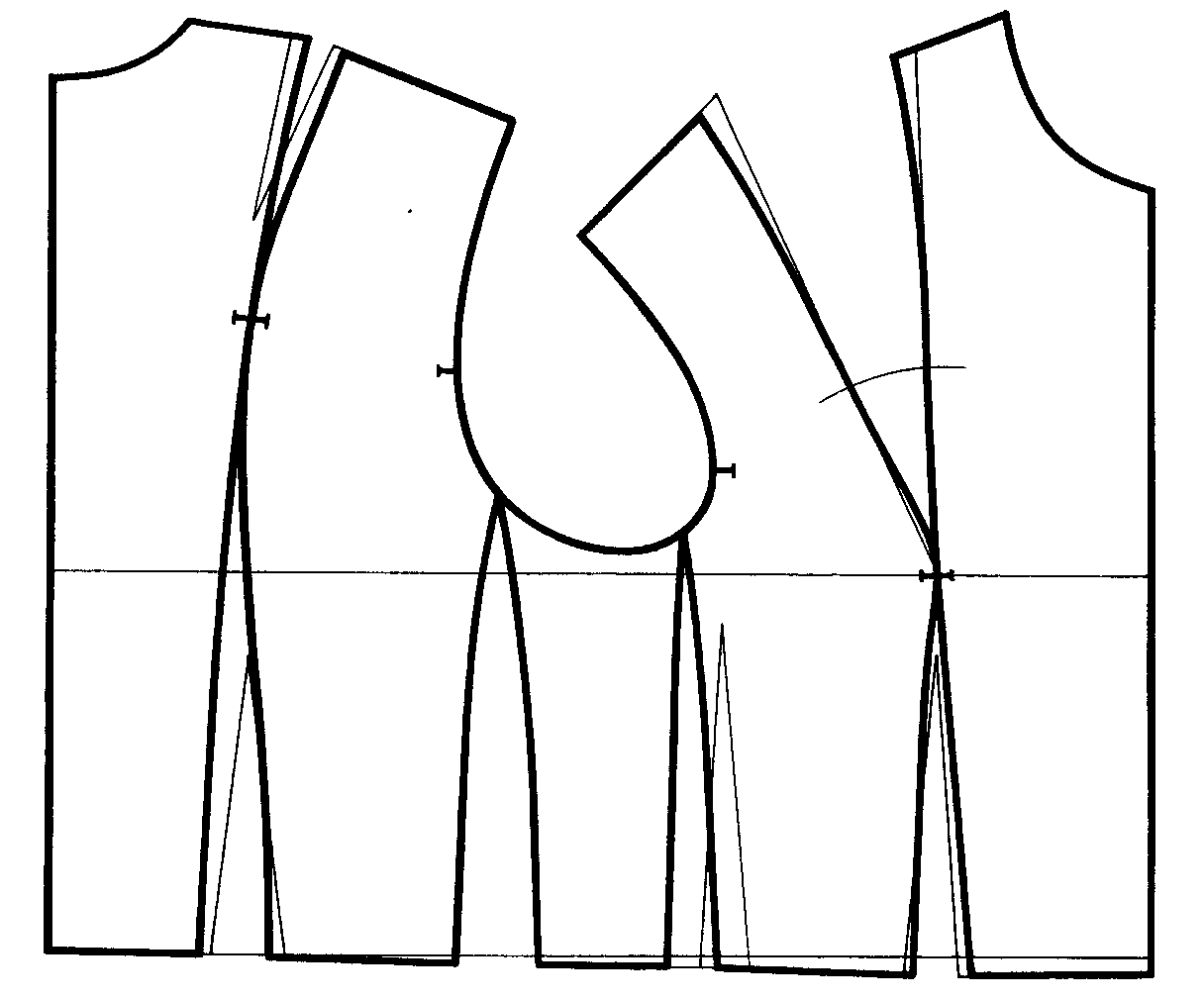

Перед разработкой детали с рельефом надо решить, требуется ли объединение нагрудной вытачки с вытачкой от линии талии и от какого среза надо направить эти вытачки, чтобы их можно было заключить в рельеф. Объединение вытачек приводит к изменению нити основы в боковой части детали, что отражается на внешнем виде изделия.

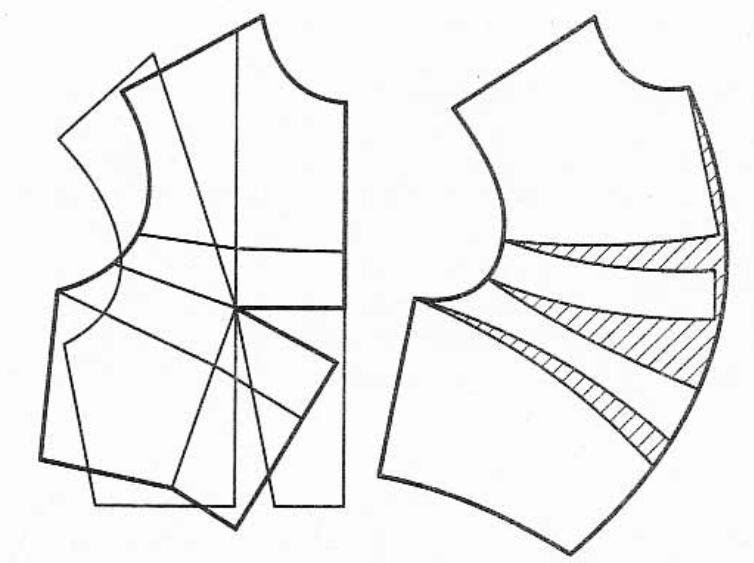

Драпировки.

Эффект драпировки получают с помощью незаутюженных и нестачанных складок. При этом драпировка может быть расположена симметрично и асимметрично от подрезов и срезов деталей. Основное условие – раствор всех вытачек переводят в драпировку.

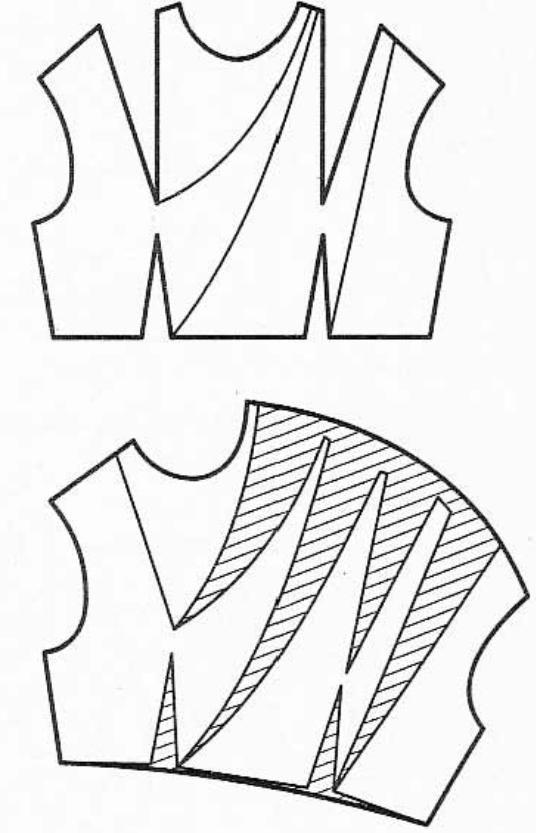

При разработке конструкции с асимметричной драпировкой используют цельное лекало основы.

Раствор складок не должен быть одинаковым. Раствор первой складки берут равным 3,5 – 4 см. Последующие складки уменьшают на 0,5 см каждую относительно предыдущей.
