Организационная структура филиала цэс

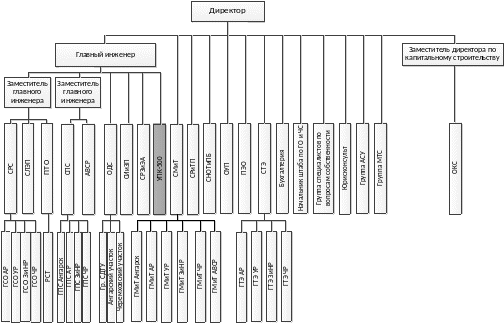

Рисунок 2 – Иерархия организации

Основное оборудование упк-500

На УПК-500 установлено 10 воздушных выключателей ВВМ-500, 36 разъединителей РОНЗ-500, 48 измерительных трансформаторов, 6720 конденсаторов.

Упрощенно схема УПК-500 приведена на рисунке 8. Установка имеет две полуцепи, расположенные зеркально относительно друг друга, что очень удобно, т.к. любой участок цепи можно отключить, вывести в ремонт, не прерывая транзит электрической энергии (подробнее в приложении 1).

Устройство продольной компенсации 500 кВ

1. Назначение упк-500.

   1. Установка продольной компенсации (УПК) предназначена:

1. Для продольной компенсации реактивного сопротивления линий электропередачи 500 кВ;

2. Для поддержания уровня напряжения электропередачи в заданных пределах;

3. Для увеличения пропускной способности электропередачи;

4. Для повышения динамической и статической устойчивости электропередачи 500 кВ.

2. Технические данные конденсаторов, схема соединений, параметры упк

Таблица 1

Тип конденсатора КСПК –1,05-120 У1 КЭКП –1,05-120 УХЛ1 КЭПП-1.05-120УХЛ1

Место установки Мост №1 Мост№2

Род установки наружный наружный наружный

Номинальное напряжение 1,05 кВ 1,05кВ 1.05кВ

Частота 50Гц 50Гц 50Гц

Номинальный ток 112 А 112 А

Мощность 120кВАР 120кВАР 120кВАР

Емкость 348МКФ 348МКФ 348МКФ

Рабочее значение температуры +50⁰С +50⁰С +50⁰С

Окружающего воздуха -45⁰С. –60⁰С

2.1. Конденсаторы предназначены для работы на открытом воздухе в следующих условиях:

2.1.1. Интервал температур для вида климатических условий «У1» от минус 45⁰С до плюс 50⁰С, при этом средняя температура за 24 часа не должна быть более 30⁰С;

2.1.2. Высота установки над уровнем моря не более 1000м.

2.2. Уровень изоляции от корпуса при испытательном напряжении промышленной частоты 16кВ, импульсным напряжением 45кВ.

2.3. Допустимое предельное отклонение значения емкости (мощности) конденсаторов + 7,5% от номинального, указанного в таблице конденсатора, при температуре 20⁰С.

2.4. Конденсаторы выдерживают сверхтоки не более:

- 1,1 номинального в течение 8 час с периодичностью 12час.;

- 1,35 номинального в течение 30мин. с периодичностью 8час.;

- 1,5 номинального в течение 10мин. с периодичностью 2часа.

При этом средняя реактивная мощность конденсаторов в течение любого периода за 24 часа не должна превышать, более чем в 1,1 раза мощность, рассчитанную по измеренной ёмкости, номинальному напряжению и номинальной частоте.

5. Конденсаторы допускают кратковременные разрядные токи, равные 100-кратной величине эффективного значения номинального тока, возникающие при шунтировании УПК устройствами защиты от перенапряжения.

6. Конденсаторы выдерживают перенапряжения при числе воздействий до двух в год, не более 2,8 номинального напряжения при частоте 50Гц продолжительностью до 1сек.

7. Конденсаторы имеют разрядные резисторы, снижающие после отключения конденсаторов амплитудное значение номинального напряжения до значения не более 0,05кВ за время 5мин.

8. Конденсатор состоит из корпуса с изолированными выводами, и выемной части. Корпус из листовой стали, сварной. Выемная часть состоит из секций, соединенных параллельно. Последовательно с каждой секцией - плавкие предохранители, по одному на каждую секцию. Внутри конденсаторов, между выводами - разрядный резистор.

Конденсаторы КСКП-1,05-120 пропитаны жидкостью (трихлордифенилом).

Конденсаторы КЭКП-1,05-120 пропитаны экологически безопасной жидкостью.(фенилкселилэтан)

5. УПК представляет собой батарею статических конденсаторов, которые подключены последовательно в ВЛ-500кВ №-563, №568, №565, №566.

6. УПК состоит из 2-х мостов, которые разделены на две полуцепи каждый.

Каждый мост конденсаторов подключен к сборным шинам 500кВ через два воздушных выключателя со стороны Тулунского и Иркутского ОРУ. Схема электрических соединений приведена на рис.1.

2.11. Конденсаторы установлены на платформах группами. Платформы изолированы по отношению к земле на напряжение линий эл.передачи. Главные платформы подвешены на четырех гирляндах изоляторов к двум П-образным порталам.

На главных платформах, на изоляторах 35кВ, установлено по пять вспомогательных платформ (люлек).

Всего на вспомогательной платформе установлено 56 конденсаторов (7 параллельных и 8 последовательных рядов).

Схема установки и схема защиты конденсаторов указана на рис.2.

В фазе полуцепи установлено 560 конденсаторов, в полуцепи – 1680 шт., в одном мосту – 3360 шт., в УПК – 6720 штук.

Установленная мощность конденсаторов – 806,4 мВАР.

Номинальный ток УПК – 3192А.

Емкостное сопротивление УПК – 26 Ом.

2.12. Групповые разрядники на платформах регулируются на разрядное напряжение 10кВ.

2.13. Главные искровые промежутки на шунтирующих выключателях должны быть равными 550 мм.
