Опис установки

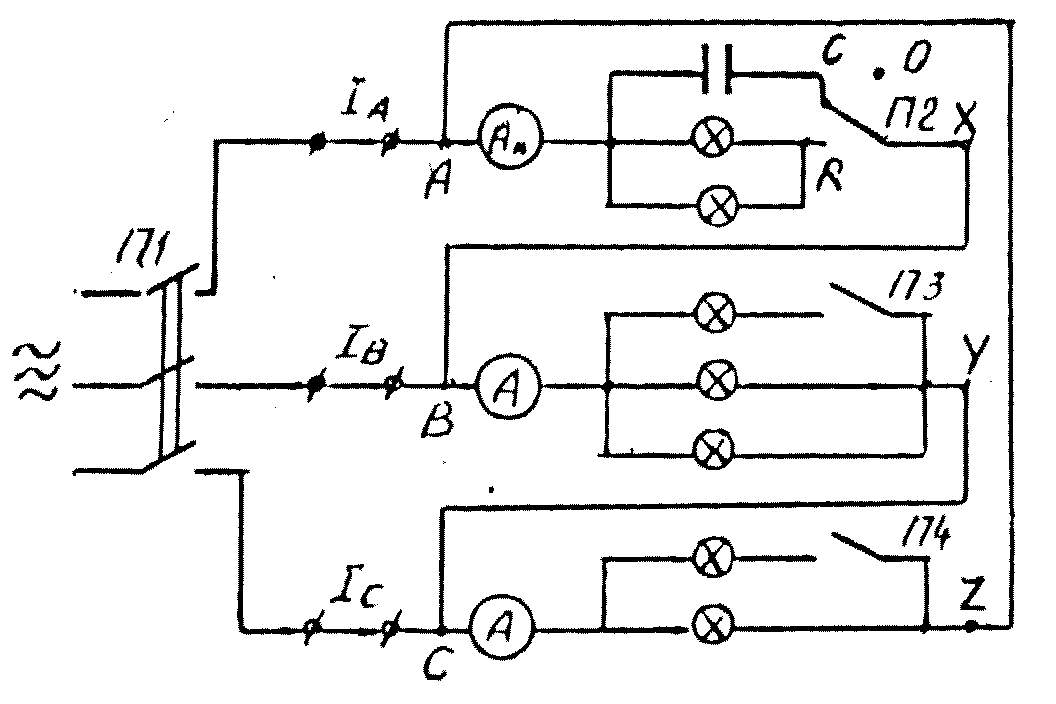

На мал.4.3 зображена трифазна система живлення приймачів, що за допомогою перемикача режимів роботи з'єднуються за схемою "трикутник". Переключення робляться викладачем.
Мал.4.3
На мнемосхемі лінії з'єднання навантажень виконані рожевим кольором.
Навантаженнями є лампи накалювання, що являють собою активний опір. Перемикачі П3 і П4 змінюють навантаження у фазах ВС і СА. Перемикач П2 служить для зміни активного навантаження на ємнісне у фазі АВ.
Фазні
струми вимірюються амперметрами
,
включеними послідовно з навантаженнями.
Лінійні струми вимірюються амперметрами АЛ, заміною перемичок вилкою амперметра.
Вольтметром із щупами вимірюють лінійні (фазні) напруги.
Перемикач П1 включає досліджуваний ланцюг у трифазну мережу.
Порядок виконання роботи
1. Ознайомитися з елементами схеми і вимірювальними приладами, які будуть застосовуватися у роботі. Встановити їх відповідність виконуваній роботі і записати паспортні дані.
2. Установити перемикач режимів у положення "", з'єднавши тим самим кінці навантажень за схемою "трикутник" (мал.4.3).
3. Триполюсним перемикачем П1 подати напругу живлення і зробити вимір струмів і напруг ланцюга в наступних режимах:
а)
у режимі активного рівномірного
навантаження, для цього перемикач П2
установити в положення
.
Регулювання струму
роблять перемикачами П3 і П4. Значення
лінійних струмів
вимірювати почергово амперметром I, для
цього вилку амперметра включати замість
перемичок
;
Результати вимірювань записати в таблицю;
|
Результати вимірювань |
Результати обчислень |
||||||||||||||
|
IAB |
IBC |
ICA |
IA |
IB |
IC |
UAB |
UBC |
UCA |
RAB |
RBC |
RCA |
PAB |
PBC |
PCA |
P |
а) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б)
у режимі
активного і нерівномірного навантаження,
для цього змінюючи значення
перемикачами ПЗ і П4 одержати збільшення
одного і зменшення іншого фазного
струму.
Результати вимірювань струмів і напруг записати в таблицю;
в)
у режимі
активно-ємнісного навантаження, для
цього перемикачем П2 замінити активний
опір
ємнісним опором
.
За допомогою перемикачів ПЗ і П4 установити рівні за величиною фазні струми .
Результати вимірювань записати в таблицю, звернувши увагу на зміну в порівнянні з пунктом «а» лінійних струмів;
г)
у режимі обриву лінійного проводу, для
цього, встановивши активне навантаження
перемикачем П2 (рівномірне або нерівномірне
за вказівкою викладача), вийняти
перемичку
,
розірвавши тим самим лінійний провід
А.
Результати вимірювань струмів і напруг записати в таблицю;
д)
у режимі обриву /розвантаження/ однієї
фази, для цього перемичкою
з'єднати лінійний провід А і розірвати
фазу АВ перемикачем П2, установивши його
в положення "О".
