Опис установки

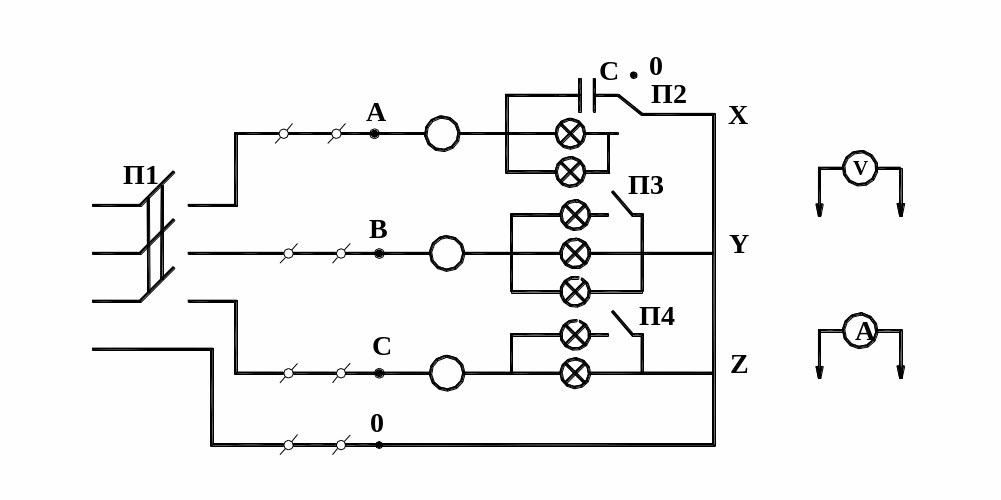

На мал.3.2 зображена трифазна система живлення приймачів, що за допомогою перемикача режимів роботи з'єднуються за схемою "зірка" (кінці навантажень X,Y, Z з'єднані разом). На мнемосхемі лінії з'єднання виконані блакитним кольором.

І_А

І_В

І_С

І₀

Мал.3.2

Навантаженнями є лампи накалювання, що являють собою активний опір. Перемикачі П3 і П4 служать для зміни навантаження у фазах В і С. Перемикач П2 служить для зміни активного навантаження на ємнісне у фазі А, вимикач П1 служить для підключення досліджуваного ланцюга до джерела живлення.

Фазні, вони ж лінійні, струми вимірюються амперметрами струм нейтралі вимірюється амперметром заміною перемички вилкою амперметра.

Вольтметр служить для вимірювання фазних і лінійних напруг.

Порядок виконання роботи

1. Ознайомитися з елементами схеми і вимірювальними приладами.

2. Установити перемикач режимів у положення “У”.

3. Перемикачем П1 подати напругу живлення і зробити виміри струмів і напруг у наступних режимах:

а) у режимі активного симетричного навантаження в чотирипровідниковій системі, для цього перемикач П2 встановлюється в положення , а замість перемички включається міліамперметр. При цьому амперметри повинні дати однакові показання. Регулювання струмів робити перемикачами П3 та П4. Впевнитися, що в даному випадку струм нейтрального проводу відсутній, тобто стрілка міліамперметра стоїть на нулі. Виміряти фазні і лінійні напруги. Переконатися у правильності співвідношень . Результати вимірювань записати в таблицю;

б) у режимі симетричного навантаження в трипровідниковій системі, для цього, не змінюючи розмір навантажень , розірвати нульовий провід, вийнявши вилку міліамперметра ; переконатися, що показання лінійних струмів (вони ж фазні) не змінилися; зробити вимір фазних і лінійних напруг;

в) у режимі активного несиметричного навантаження в чотирипровідниковій системі, для цього замкнути нейтральний провід шляхом включення міліамперметра , а перемикачами П3 та П4 установити несиметричний режим . Виміряти фазні і лінійні напруги, струми в навантаженнях і струм у нейтральному проводі. Результати вимірювань записати в таблицю;

г) у режимі несиметричного навантаження в трипровідниковій системі, для цього, не змінюючи розмірів навантажень , розірвати нейтральний провід, вийнявши вилку міліамперметра . Виміряти струми в навантаженнях, а також лінійні і фазні напруги, звернувши особливу увагу на вимір фазних напруг і струмів. Результати вимірювань записати в таблицю;

д) у режимі активно-ємнісного навантаження в чотирипровідниковій системі, для цього замкнути нейтральний провід шляхом включення міліамперметра в гніздо , а перемикач П2 установити в положення "С". Перемикачами П3 та П4 установити однакові струми . Виміряти фазні і лінійні напруги, а також струм нейтрального проводу . Результати вимірювань записати в таблицю;

е) у режимі активного симетричного навантаження в чотирипровідниковій системі при обриві лінійного проводу, для цього установити режим вимірювань за пунктом «а» і розірвати лінійний провід фази А, вийнявши перемичку . Виміряти фазні і лінійні напруги, а також струми в навантаженнях та нейтральному проводі. Результати вимірів записати в таблицю;

ж) у режимі активного симетричного навантаження в трипровідниковій системі при обриві лінійного проводу, для цього розірвати нейтральний провід і лінійний провід фази А, вийнявши вилки міліамперметрів і . Виміряти лінійні й фазні струми і напруги, звернувши увагу на їх значення. Результати вимірювань записати в таблицю.

№

Результати вимірювань

Результати обчислень

IA

IB

IC

IФ

UAB

UBC

UCA

UA

UB

UC

RA

XA

RB

RC

PA

PB

PC

QA

P

а

б

...
