Опис схеми

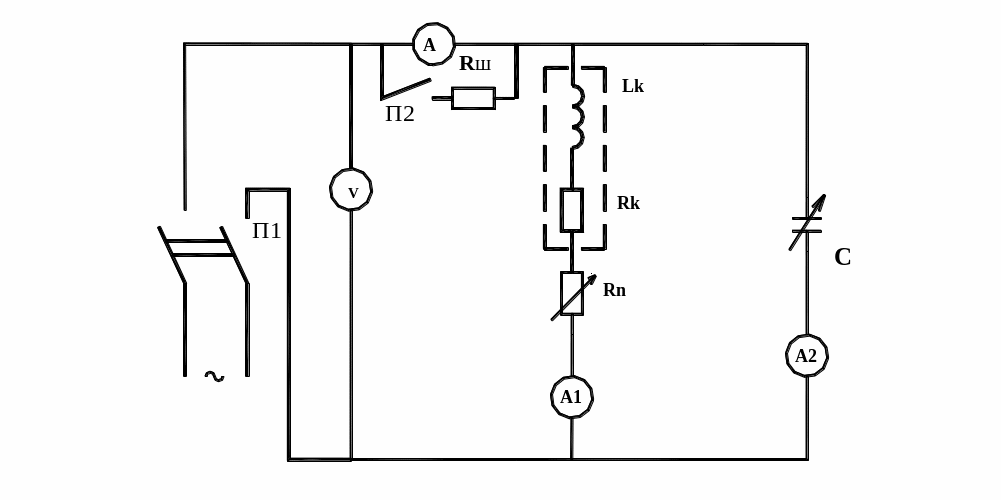

На мал.2.3 показана схема з паралельним з'єднанням двох гілок, одна з яких являє собою котушку індуктивності, послідовно до якої підключений перемінний резистор , а друга являє собою змінний конденсатор С .

На мнемосхемі лінії з'єднання позначені рожевим кольором.

Мал.2.3

Прикладена напруга вимірюється вольтметром V. Загальний струм ланцюга, струм першої і другої гілок вимірюють відповідно міліамперметрами А, А1 і А2 . Перемикач П2 служить для зміни меж виміру міліамперметра А шунтируванням його опором .

Порядок виконання роботи

1. Ознайомитися з елементами схеми і вимірювальними приладами, які застосовуватимуться у роботі. Установити їх відповідність виконуваній роботі і записати їх паспортні дані.

2. Установити перемикач П3 у крайнє ліве положення ( С=0), перемикач П2 на максимальну межу виміру і перемикачем П1 подати напругу мережі. Змінним резистором R_П ( за вказівкою викладача) встановити значення струму в ланцюзі.

Змінюючи ємність ступенями в межах від 0 до , виміряти величини наведені в таблиці. Особливо ретельно відзначити резонанс струмів, що фіксується за мінімумом загального струму.

№

Дані вимірювань

Результати обчислень

U

I

I1

I2

Z

Z1

XC

R

XL

I1C

I1L

S

P

Q



Cos

1

Обробка результатів вимірів

1. Обчислити виміри, наведені в таблиці. Обчислення зробити за

формулами:

2. За результатами вимірів побудувати в масштабі три векторні

діаграми для випадків:

- активне навантаження (резонанс струмів);

- активно-індуктивне навантаження;

- активно-ємнісне навантаження.

Зазначити масштаби для напруги і струму. При побудові векторних діаграм урахувати, що вектор струму в гілці з конденсатором випереджає вектор напруги на 90°, а в гілці з індуктивно-активним опором відстає від вектора напруги на кут .

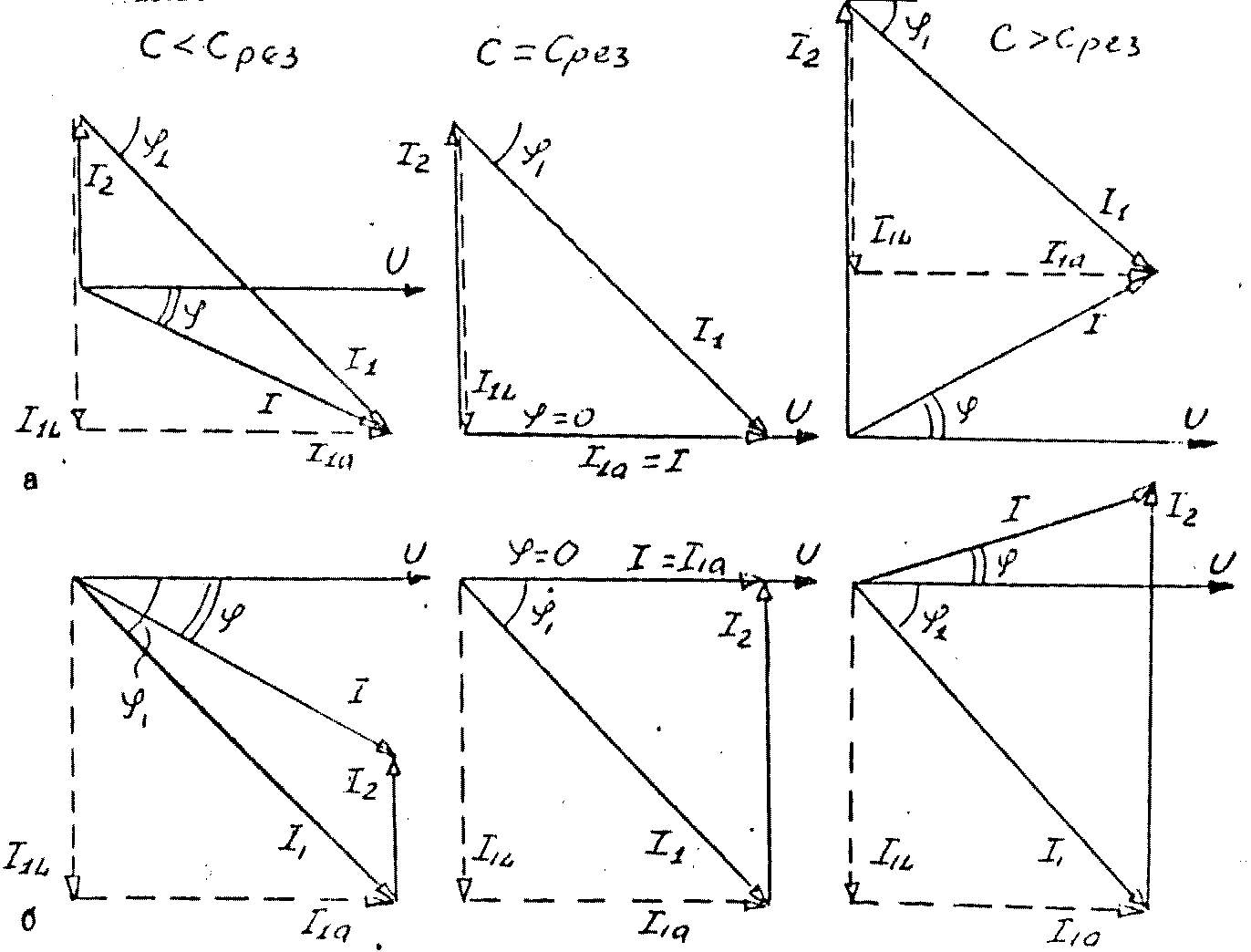

Приклади побудови за допомогою циркуля векторних діаграм за даними вимірів показані на мал.2.4,. Ті ж діаграми, але із застосуванням обчислених розмірів зображені на мал.2.4,б.

I_1L

a)

I_1L

б)

Мал.2.4

3. За даними таблиці побудувати на одному малюнку в масштабі графіки залежностей: .

4. Написати в комплексній формі вираз повного опору ланцюга для одного значення С і опором першої гілки.

5. Написати вираз миттєвих значень загального струму для дослідів, за якими були побудовані векторні діаграми.

Контрольні питання

1. Як визначається еквівалентний опір двох рівнобіжних гілок?

2. Як визначається струм у нерозгалуженій частині, якщо відомі струми в гілках?

3. За яких умов ланцюг із рівнобіжним з'єднанням буде мати найбільший опір?

4. За яких умов настає резонанс струмів?

5. Як визначається коефіцієнт потужності ланцюга? Пояснити фізичний зміст .

6. Яким шляхом можна покращити коефіцієнт потужності електричного ланцюга?

7. Для чого необхідно покращити в електричних ланцюгах?

_{Лабораторна робота № 3}

ДОСЛІДЖЕННЯ трифазного ЛАНЦЮГА ПРИ з’єднанні приймачів “зіркою”

Мета роботи: дослідити трифазний ланцюг при з'єднанні приймачів “зіркою”; визначити співвідношення між лінійними та фазними напругами і з'ясувати роль нейтрального проводу при різних режимах роботи ланцюга; навчитися вимірювати й обчислювати напруги, струм і потужність та будувати векторні діаграми за даними досліду.
