Большепролетное стальное покрытие. Футбольный манеж.

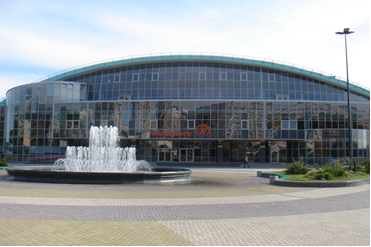

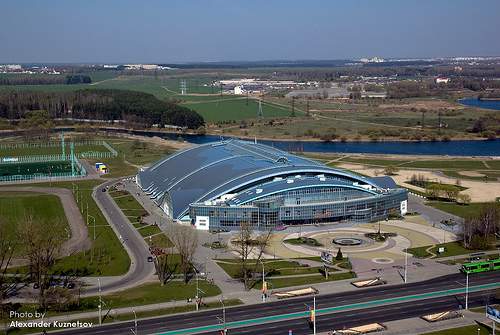

Рис. 1 Футбольный манеж

Футбольный манеж — уникальный спортивно-зрелищный комплекс, не имеющий аналогов в Республике Беларусь. Является площадкой проведения таких крупных мероприятий как TIBO, Моторшоу, поединки теннисного турнира "Кубок Девиса" и мн. других.

Павильон расположен  в микрорайоне "Веснянка" г. Минска. Открыт в декабре 2002 года. Планировка здания решена на основе современных требований и, в сочетании с современными видами инженерного оборудования, обеспечивает необходимый уровень комфорта в основных помещениях и местах общего пользования. Архитектурное решение характеризуется образно-пластическим решением крупного спортивного сооружения с элементами биологических форм в природном окружении на градостроительно значимой территории.

Благодаря строительству комплекса, у детей, населения и команд Беларуси появилась реальная возможность проводить круглогодично полноценные учебно-тренировочные занятия и игры по футболу.

В целях повышения занятости поля, а также привлечения населения к занятиям физической культурой, предоставляются в аренду 1/2 и 1/4 части футбольного поля различным организациям и группам людей для игры в мини-футбол. Учитывая сезонность занятий в манеже, создатели комплекса запроектировали его легко трансформируемым из футбольного стадиона в арены для проведения международных состязаний по волейболу, гандболу, теннису и других спортивных, выставочных и культурно-массовых мероприятий.

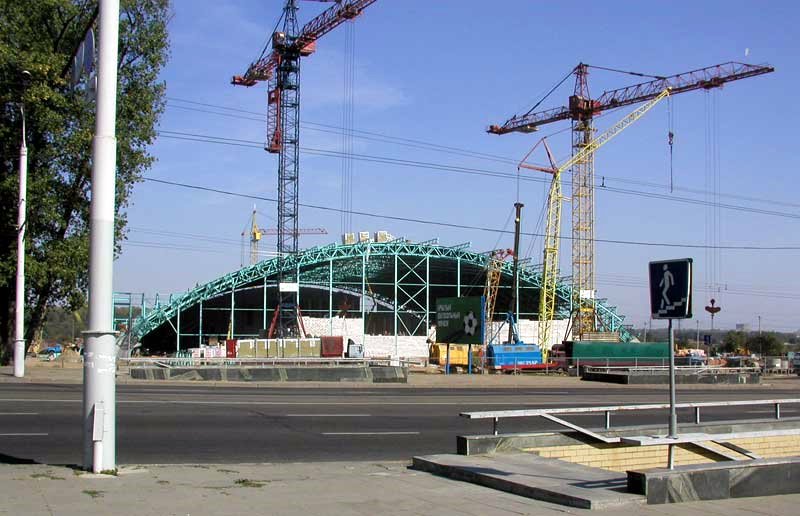

Рис. 2 Строительство футбольного манежа

Строительство объекта началось в 1997 году. Оно началось с реконструкции уникального комплекса — 16 футбольных полей и здания городской школы футбола.

Предполагалось построение двух комплексов: «Футбольный манеж» и «Мир фитнеса». Такое предложение было выдвинуто в связи с удобством одновременной постройки двух зданий – с удобством размещения коммуникаций, складов, хранения оборудования и др., также это помогло сэкономить средства.

Строительство манежа проводится в две очереди. Первая очередь закончена в 2002 г. Возведен тренировочный футбольный манеж со стандартным полем 68х105 м‚ покрытым синтетической травой последнего поколения (архит. М. Гаухфельд, В. Руцкий, В. Архангельский).

Покрытие манежа металлическими арками пролетом 103 м (конструкторы К.Глебко — Белпроектстальконструкция, В.Здасюк — Минскпроект и др.) создало гигантский распор в слабых заболоченных грунтах пойменной территории р. Свислочь. Распор гасится металлическими, обетонированными затяжками‚ размещенными под покрытием футбольного поля. Такая конструкция позволила под одной крышей (110х120 м) разместить футбольное поле, тренировочные залы и беговую дорожку длиной 110 м. В пристройке со стороны реки находится корпус со вспомогательными помещениями — шестью раздевалками, медпунктом‚ автономной газовой котельной, трансформаторной подстанцией и др.

Спортивно-оздоровительный центр, который пристроен сбоку манежа, может работать в автономном режиме и в комплексе с манежем (сдан в эксплуатацию в январе 2004 г.).

На четырех этажах за стеклянным фасадом расположены все сооружения крупнейшего в Беларуси фитнес-центра. Здесь четыре оздоровительных бассейна со всевозможными устройствами, каскадами и развлечениями на воде, большие тренажерные залы, косметические салоны, бани и сауны. Все помещения компонуются вокруг вестибюля и центрального многосветного лестнично-лифтового узла.

Учитывая отсутствие в Минске крупных универсальных спортивно-зрелищных залов и сезонный характер использования тренировочного футбольного манежа, в конце 2003 г. было принято решение о модернизации его в универсальный спортивно-зрелищный комплекс (этот вариант заложен еще в первоначальном проекте). В составе комплекса выполнена пристройка блока с тренировочным игровым залом 30х18 м, помещениями для зрителей, приобретены мобильные трибуны на 5000 зрителей‚ изменен класс энергообеспечения и др. Варианты трансформации зала манежа позволяют проводить здесь соревнования по теннису, волейболу, баскетболу‚ другим видам спорта на международном уровне (до 5000 зрителей)‚ по футболу (до 2000 зрителей), а также выставки, концерты, дискотеки (до 5000 человек).

Площадь с прилегающей территорией составляет 60 га.

Технические характеристики павильона:

Общая площадь павильона: 12000 кв. м Открытая выставочная площадь: 1 000 кв. м Конференц-зал: строится по необходимости Кафе-бар Электроэнергия: 220-380 вольт

площадь манежа – 12000м²

автомобильная парковка на 500 мест

высота сооружения 24 м

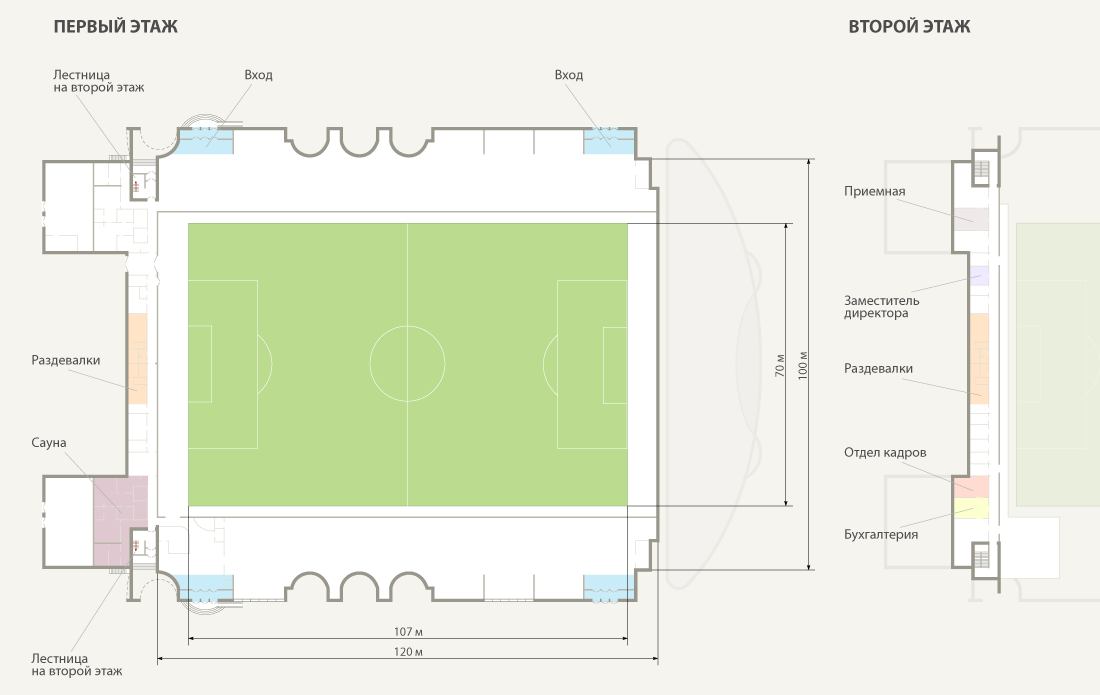

рис. 3 План футбольного манежа

Условия эксплуатации здания:

Здание отапливаемое. Относительная влажность воздуха в помещениях – не менее 60%. Для поддержания постоянной температуры воздуха (а расчетная внутренняя температура +16 гр. по Цельсию) на крыше манежа предусмотрена холодильная установка.

Основной зал имеет размер 120×100 м. с футбольным полем 105×68 м. с высотой в коньке 24 метра. Искусственный газон выполнен из покрытия синтетической травы третьего поколения в сочетании с особой смесью наполнителя, состоящего из специального подобранного песка и резиновой крошки, измельченной криогенным способом. Смесь, внесенная в промежутки между волокнами травы, действуя совместно с ними, образует исключительно надежную, упругую, амортизирующую и долговечную спортивную игровую поверхность. Покрытие футбольного поля – искусственное, стойкое, выдерживает большое количество тренировок .

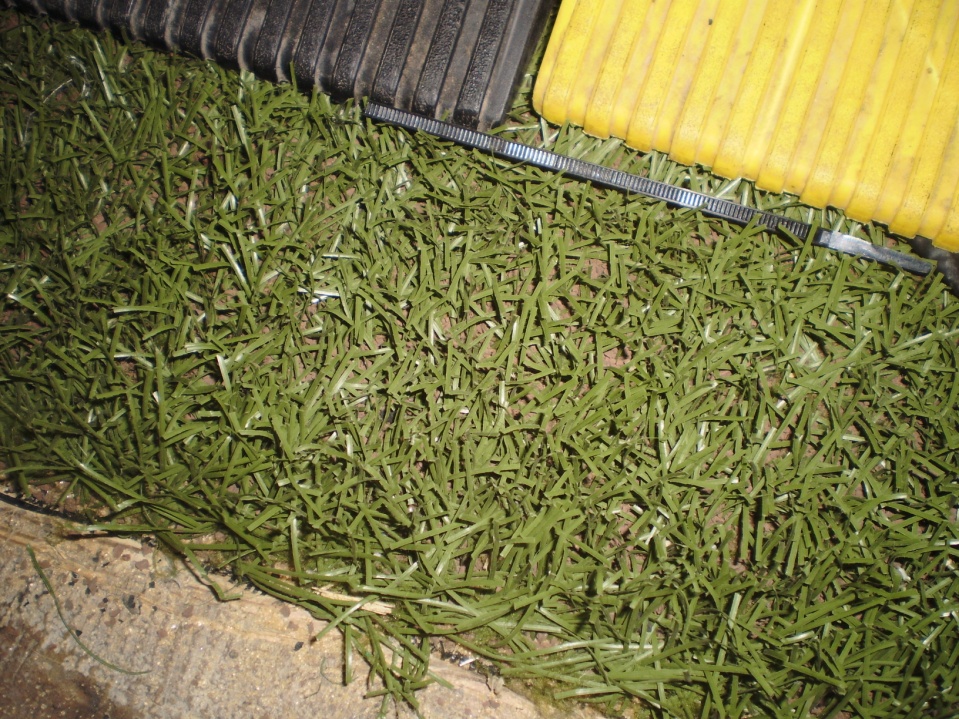

рис. 4 Искусственное покрытие поля.

Для проведения «Кубка Дэвиса» покрытие меняют на другое, более подходящее для проведения соревнований по большому теннису.

Освещение 1200-2100 люкс обеспечивают 180 зенитных фонарей, а также алюминиевые витражи в зале фойе. В манеже создана необходимая для занятий спортом инфраструктура.

На первом этаже здания размещаются гардероб, в котором одновременно могут оставить верхнюю одежду 120 человек и мини-кафе, рассчитанное на 36 посадочных мест. В манеже действую две сауны с массажными помещениями и микробассейнами. Манеж имеет шесть раздевальных комнат для спортсменов, тренерские комнаты, помещения для персонала и технические помещения. Со стороны реки, рядом с универсальным залом, пристроен административно-бытовой корпус, в котором разместилась администрация. Возможность посещения манежа одновременно более 5000 человек обеспечена строительством корпуса туалетов и гардероба на 5200 вешалок.

Озвучивание базируется на профессиональном оборудовании общей мощностью более 15 кВт и полностью отвечает требованиям международных спортивных организаций. Система видеонаблюдения комплекса позволяет производить длительную запись и печать изображений. Видеоинформация поступает на мониторы, локальную компьютерную сеть, а так же на внутренние телевизионные каналы. Объект подключен к системе телевидения с использованием оптоволоконного кабеля. Имеется возможность организации выделенной линии с центральными студиями Республики Беларусь. Обратный канал обеспечивает высокоскоростной доступ в Интернет и интеграцию систем жизнеобеспечения манежа с соответствующими системами городских служб. Локальная компьютерная сеть оперативно расширяется для работы большого количества пользователей.

Конструктивное решение. Несущие конструкции комплекса – арки. Арка металлическая опирается на массивный железобетонный фундамент, который в свою очередь связан металлической балкой с противоположным фундаментом. Он выступает на 2,5 метра над уровнем пола. Фундамент сделан из влагостойких материалов.

Опорный узел

Выступающие контрфорсы

Рис. 5 Фундаменты

Арка состоит из нижнего пояса и верхнего, между поясами – прогон, состоящий из раскосов и стоек. Прогоны решетчатые, по неразрывной схеме. Они могут воспринимать нагрузку в случае прогрессирующего разрушения. Прогоны соединены распорками.

Соединение на арке и на болтах происходит с помощью фланцев (приваренная на конец арки пластина). Используются двухшарнирные арки, анкерные болты.

Арка 100 метров, изготовленная из фермы. Ферма представляет собой решётчатую конструкцию для облегчения. Связывают конструкцию жёсткие торцы. Для связи фундаментов применятся распорное кольцо. Решетчатая арка состоит из четырёх частей. Арки геометрически неизменяемые. Все связи состоят из элементарных треугольников.

Пролет арок – 100 м. Шаг арок – 12 м.

Размеры – 100 * 120 м.

Монтаж арок производился с помощью стоек.

При расчёте арок учли возможное горизонтальное перемещение фундаментов на 30миллиметров в каждую сторону.

Объемно-планировочные решения:

• здание отдельно стоящее;

• размеры здания в плане – 100*120 м.;

• высота в коньке до низа арок – 19,35 м.;

• за отм. +0.000 принята отметка пола 1-ого этажа.

Зенитный фонарь

Арки

Оконные проемы

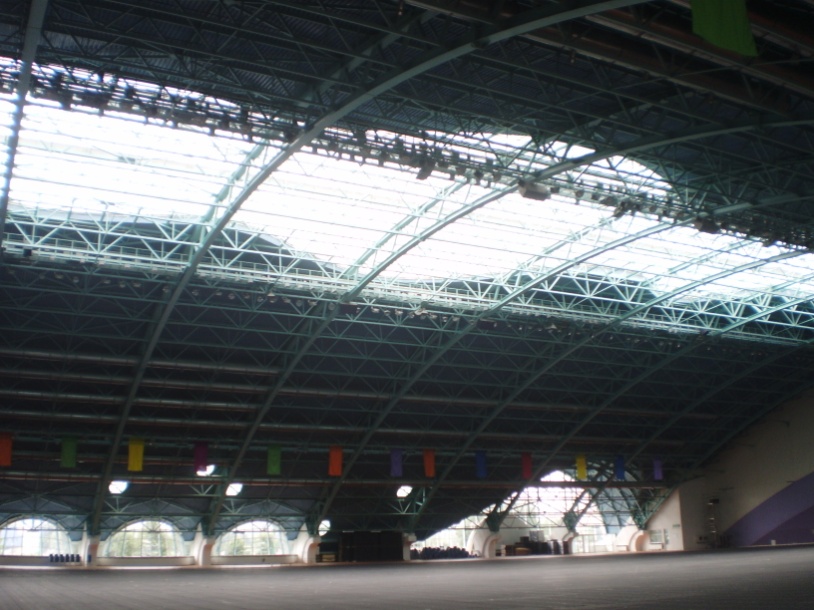

Рис. 6 Манеж. Конструктивные элементы

пожарная лестница

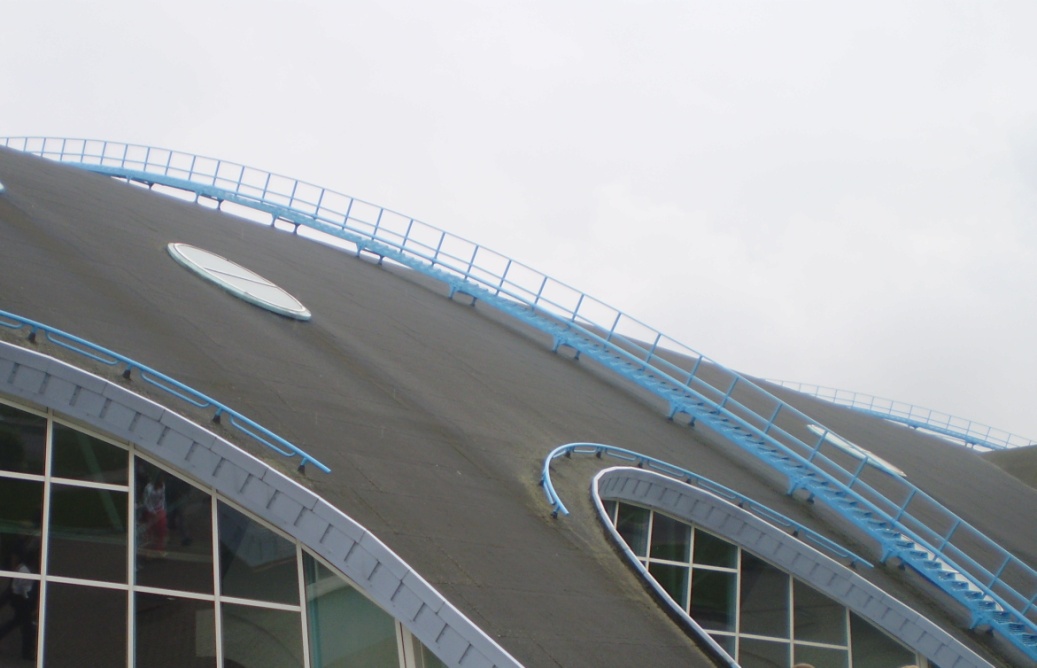

Рис. 7 Кровля

Архитектурно-строительная часть

-Толщина стен составляет 400 мм. Стены самонесущие, из газосиликатных блоков.

-Кровля – кровельный ковёр типа «Си-пласт» по утеплителю «Paroc» из двух слоёв и стального профнастила. Водоотвод – наружный неорганизованный. Уже сейчас можно заметить недостаточно хорошее качество кровли – в некоторых местах появляется мох.

В манеже установлены стеклопакеты (стеклопаке́т — светопрозрачная конструкция строительного назначения из двух и более стёкол, скреплённых (склеенных) между собой в порядке: стекло — воздушная камера (газ) — стекло — и т. д.).

Есть дефлектор (аэродинамическое устройство, устанавливаемое над вентиляционным каналом, дымоходом, в системе охлаждения поршневого авиамотора и др. Применяется для усиления тяги в канале).

Прогоны, профилированный настил, покрытие – поставлялись Молодечненским заводом.

ГСП ( гнутосварные профили, решетки) доставлялись на стойку специальными фермовозами.

Комлпекс имеет собственную вентиляцию, в данном случае она приточно-вытяжная (это эффективная система вентиляции, которая основывается на замене использованного в помещении воздуха на свежий уличный. Это означает, что необходимо обеспечить приток свежего воздуха и вытяжку застоявшегося из помещения.)

С целью обеспечения безопасности посетителей при проведении массовых мероприятий залы и помещения здания оборудованы адресными пожарными дымовыми и ручными извещателями, современным оповещением. Манеж имеет 3 пожарные лестницы. Система пожаротушения – спринклерная (представляет собой автоматические установки пожаротушения, состоящие из оросителя различного исполнения, снаружи закрываемого декоративной крышкой, выполненной из легкоплавкого материала. При возникновении пожара крышка расплавляется, и спринклер производит распыления огнетушащего состава непосредственно над местом возгорания). Плюс имеется защита от дыма и температуры.

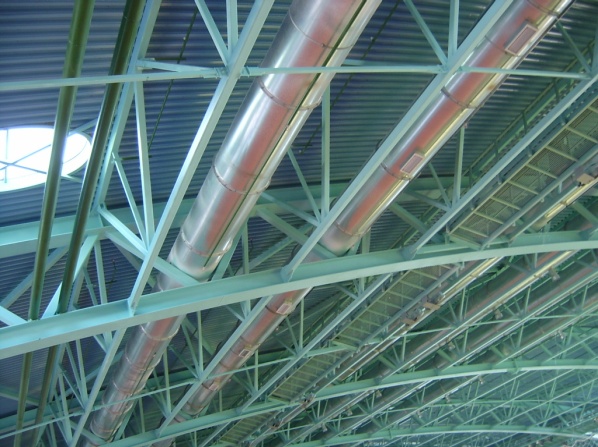

Трубы спринклерной системы пожаротушения

Рис. 8 Спринклерная система пожаротушения

Здание оснащено электрощитовой для освящения в темное время суток, котельной, для обогрева здания. Используется воздушный обогрев (необходимая температура в здании достигается после 6 часов работы систем обогрева).

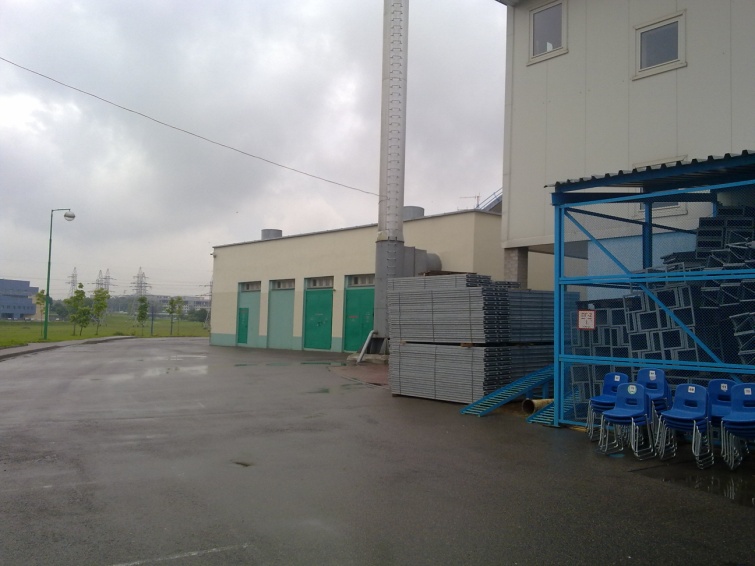

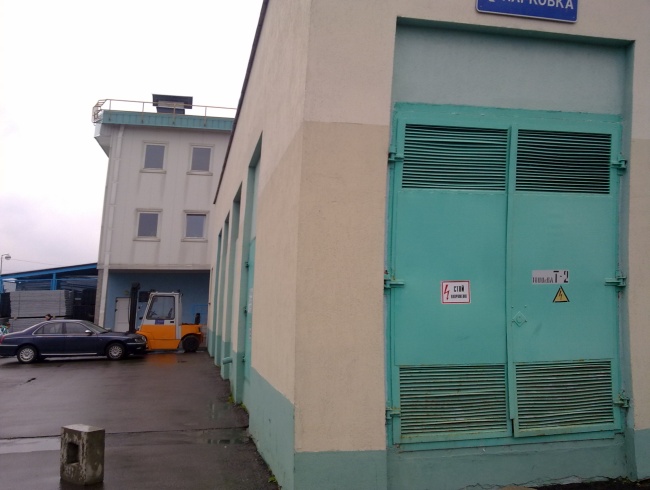

Рис. 9 Электрощитовая Рис. 10 Котельная
