Министерство образования российской федерации

Ивановский государственный энергетический университет

Кафедра ТЭС

КУРС ЛЕКЦИЙ

по дисциплине

РЕЖИМЫ РАБОТЫ И ЭКСПЛУАТАЦИЯ ТЭС

Часть 2 ”Режимы работы и эксплуатация паротурбинных установок тэс”

Доцент кафедры ТЭС

к.т.н. Поспелов А.А.

Иваново 2004

Лекция 1

Литература:

1. Б.Э. Капелович. Эксплуатация паротурбинных установок. 1975 (1987).

2. В.Д. Трухний. Стационарные паровые турбины.1990.

3. Качан А.Д. Режимы работы и эксплуатация ТЭС.

4. Ефимочкин Г.Н. Бездеарационные схемы паротурбинных установок.

5. Эксплуатация Блочных ПТУ, Кроль А.Я.

Структура оборудования и технологических систем

ПТУ неблочных ТЭС

Пту включает основное оборудование: Паровую турбину, генератор и соответствующее вспомогательное оборудование, обеспечивающее надёжную и экономичную работу турбин и генератора.

ПТУ со вспомогательным оборудованием размещается в так называемом турбинном отделении (Т/О) главного корпуса.

Структуру оборудования и технологических систем пту рассмотрим на примере принципиальной схемы тэц с поперечными связями.

Итак, ПТУ включает:

1. Турбину, генератор и технологические системы обеспечивающие их надёжную работу:

   • Систему паропроводов острого пара

   • Систему смазки подшипников турбогенератора

   • Систему регулирования

   • Систему газоохлаждения генератора

   • Систему паровпуска

   • Систему подачи пара на переднее уплотнение турбины.

   • Систему дренажей турбины

   • Систему обогрева фланцев и шпилек

   • Систему уплотнения генератора

   • Систему подачи острого пара на переднее уплотнение турбины

   • Систему отсоса пара со стопорных и регулирующих клапанов

2. Конденсационную установку, включающую:

   • Систему циркуляционных трубопроводов (циркводовод)

   • Систему трубопроводов контура циркуляции основного конденсата.

   • Эжекторную установку

   • Систему подачи пара и отсоса с концевых уплотнений турбины

   • Систему подачи ХОВ в конденсатор

3. Деарационную установку

4. Питательную установку

5. Технологические системы регенерации высокого и низкого давления.

6. ТФУ

7. Общестанционные технологические системы:

   • Паропровод собственных нужд 8-13 ата и 0.8-2,5 ата

   • Технического водоснабжения

   • Трубопроводы тепловых сетей

   • Добавочной воды

   • Системы сбора пароводяных протечек

   • Система отопления главного корпуса

Границы зон обслуживания технологических схем, таким образом должны быть чётко определены соответствующими должностными и производственными инструкциями для эксплуатационного персонала турбинного отделения.

Структура оперативного персонала т/о неблочной тэс

Оборудование ПТУ обслуживает эксплуатационный персонал Т/О включающий:

НСЦ, СМЦ, МЩУТ, обходчики турбин, обходчики вспомогательного оборудования, дежурный слесарь.

Лекция 2 Эксплуатация основных технологических схем пту

Эксплуатация конденсационной установки

Назначение, структура, технологии схем; эксплуатация в режимах пуска, нормальной эксплуатации, останова; типовые аварийные ситуации, оперативный контроль работы КУ.

Назначение К.У.

К.У. предназначена для создания вакуума в конденсаторах турбин, получение чистого пара и утилизации пароводяных, паровоздушных, низкопотенциальных потоков (ПСУ – БРОУ, дренаж с корпуса турбины, регенерация).

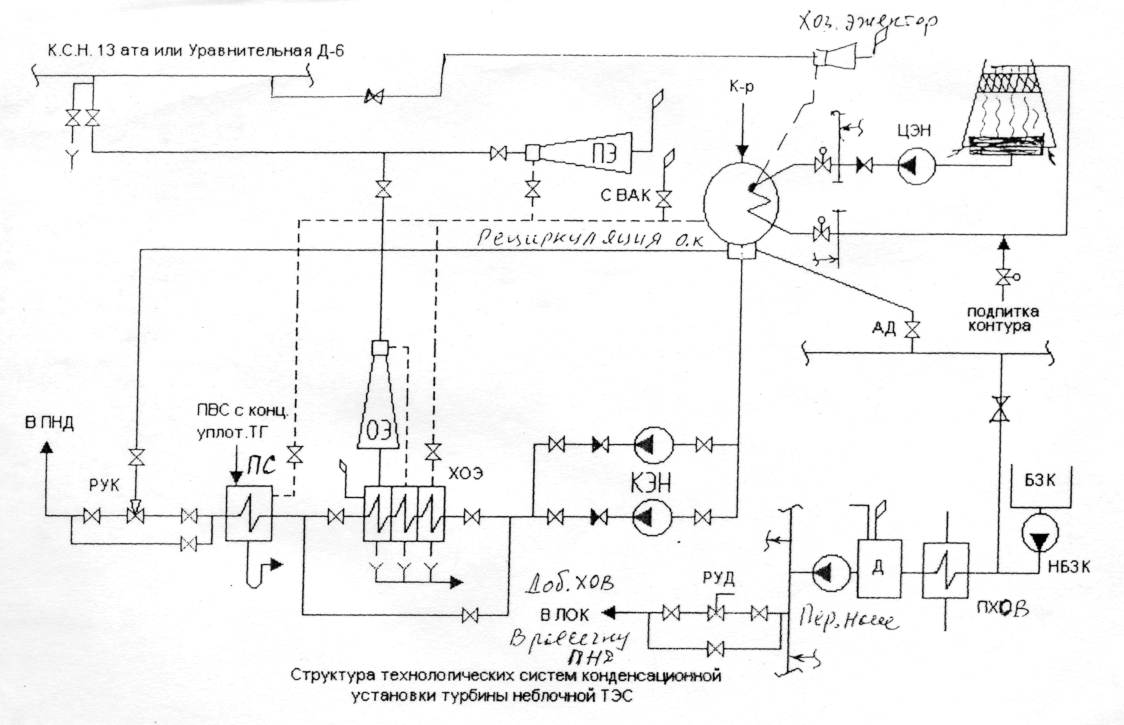

Хоз. эжектор

Рец. обратного конденсата

Доб. ХОВ

В рассечку ПНД

Пер. насос

ПХОВ

Уравнительная паровая линия Д-7

ПВС

Рец. в конд.

Структура технологических схем К.У.

К.У. могут быть разнообразные, но, в принципе, можно выделить два типа схем: для блоков сверхкритических параметров неблочных ТЭС и блоков применительно к оборудованию ТЭЦ.

Рассмотрим схему К.У. применительно к ГРЭС:

1. Технологическая схема циркуляционной воды - предназначена для конденсации пара в конденсаторе. Имеет напорные и сбросные циркводоводы, 2 циркуляционных насоса, расположенных на БНС. Конденсаторы, как правило, применяются поверхностного типа, в основном две нитки и двухходовые.

2. Схема эжектирующей установки – предназначена для удаления воздуха из вакуумной системы как в период пуска, останова, так и при нормальной эксплуатации ТГ.

Применяется два основных эжектора водо-водяных, эжектор цирксистемы (ЭЦ), который служит для создания разряжения в сливном циркводоводе и облегчения создания расхода циркуляционной воды через конденсатор. Эжектор уплотнений (ЭУ)- предназначен для создания разряжения в крайних камерах концевых уплотнений ТГ. Для создания соответствующего напора используются подъемные насосы эжекторов (ПНЭ). Циркуляционная вода после фильтров подается в коллектор технической воды и на собственные нужды блока (ОГЦ, ОМЦ, ОМТИ).

3. Технологическая схема контура циркуляции основного конденсата. Для обеспечения работы К.У. выделен контур циркуляции схемы основного конденсата, который предназначен :

- для поддержания уровня конденсата в конденсаторе с помощью РУК.

• для обеспечения работы сальникового подогревателя (ПС) (при прекращении циркуляции через ПС- ЭУ запаривается и нарушается уплотнение ТГ, поэтому необходим постоянный проток конденсата через ПС), а также обеспечивает работу ОГК. В схеме предусмотрены две ступени конденсатных насосов.

Технологическая схема подпитки блока ХВО через РУД и АД. При нормальной эксплуатации ХОВ через РУД подаётся в верхнюю часть конденсатора. Данная схема используется для первоначального заполнения конденсатора на подготовительном этапе пуска турбины и для поддержания заданного уровня в деаэраторе при нормальной эксплуатации турбины. На блочных турбогенераторах с прямоточными котлами, в схеме КУ имеется трубопровод аварийного добавка ХОВ.
