3 Расчет несущих конструкций покрытия и подбор сечения элементов
Необходимо подобрать сечение стержней и решить узлы клеедеревянной фермы пролетом 21,3м со стальным нижним поясом и опорными раскосами. Шаг ферм – 4м. Принимаем для проектирования древесину второго сорта и сталь Вст3пс6-1.
3.1 Выбор конструктивной схемы
Заданный
уклон настила i=1/10,
,
,
.
Высота
фермы в середине пролета принимаем 1/6
длины пролета здания:
Высота фермы на опорах:
Находим длину верхнего пояса фермы:
Длина стержней по нижнему поясу dH=7,1м; по верхнему – dB=21,41/6=3,57м; стоек – lc1=2,5м, lc2=3,23м раскосов lp1=4,57м, lp2=5,06м, Схема фермы представлена на рисунке 5.
Рисунок 5 – Металлодеревянная ферма
Двумя линиями на рисунке обозначаются деревянные элементы, одной – стальные.
3.2 Статический расчет
Нагрузки от покрытия и от веса прогонов передаются на ферму сосредоточенными нагрузками, приложенными в узлах фермы (рисунок 6).
Рисунок 6 – Схема приложения сосредоточенных нагрузок от конструкции покрытия
Таблица 3 – Нагрузка от веса конструкций покрытия
Наименование нагрузки  |
			Нормативная нагрузка. кН/м  |
			Коэффициент надежности по нагрузке  |
			Расчетная нагрузка. кН/м2  |

Рулонный ковер  |
			0,06  |
			1,1  |
			0,066  |

Стяжка – 1см  |
			0,18  |
			1,1  |
			0,198  |

Вес настила  |
			0,2  |
			1,1  |
			0,22  |

Минераловатные плиты – 10см  |
			0,125  |
			1,1  |
			0,138  |

Пароизоляция  |
			0,01  |
			1,1  |
			0,011  |

Итого  |
			0,575  |

  |
			0,633  |

Вес прогонов  |
			0,12  |
			1,1  |
			0,132  |

Снеговая нагрузка  |
			1  |
			1,6  |
			1,6  |

Собственный вес фермы  |
			0,4  |
			1,1  |
			0,44  |

Рассмотрим 1 вариант распределения снеговой нагрузки (рисунок 7):

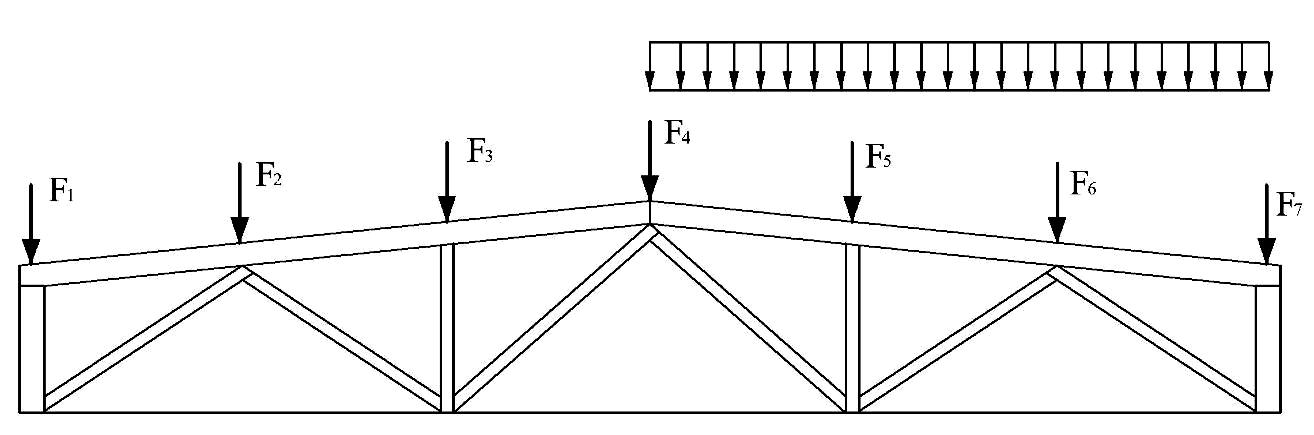

Рисунок 7 – Первый вариант снегового загружения
F1=3,55/2∙4∙(1,6+0,633)+4∙0,132=16,38 кН;
F2=F3=3,55∙4∙(1,6+0,633)+4∙0,132=32,24 кН;
F4=3,55∙4∙(1,6/2+0,633)+4∙0,132=20,88 кН;
F5=F6=3,55∙4∙(0+0,633)+4∙0,132=9,52 кН;
F7=3,55/2∙4∙(0+0,633)+4∙0,132=5,02 кН.
Рассмотрим 2 вариант распределения снеговой нагрузки (рисунок 8):

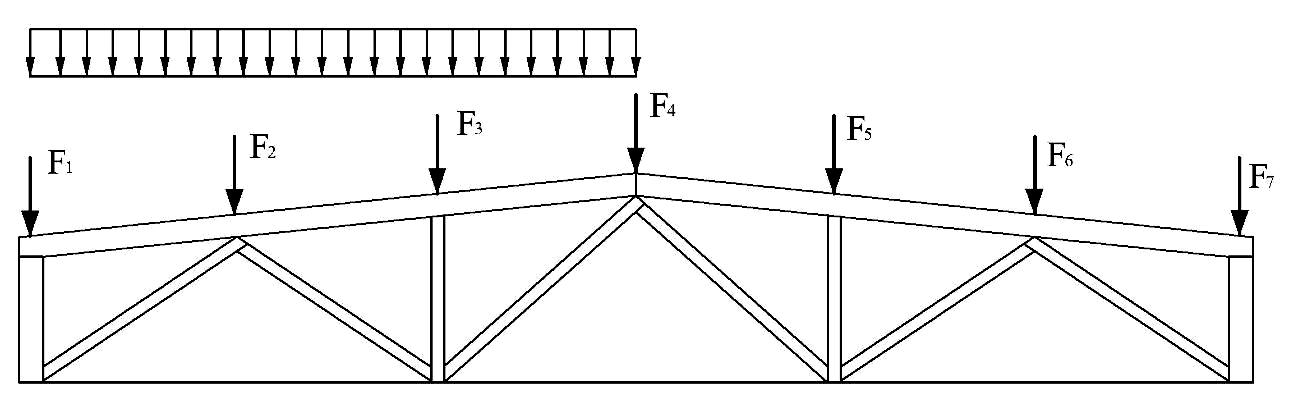

Рисунок 8 – Второй вариант снегового загружения
F1=3,55/2∙4∙(0+0,633)+4∙0,132=5,02 кН;
F2=F3=3,55∙4∙(0+0,633)+4∙0,132=9,52 кН;
F4=3,55∙4∙(1,6/2+0,633)+4∙0,132=20,88 кН;
F5=F6=3,55∙4∙(1,6+0,633)+4∙0,132=32,24 кН;
F7=3,55/2∙4∙(1,6+0,633)+4∙0,132=16,38 кН.
Рассмотрим 3 вариант распределения снеговой нагрузки (рисунок 9):

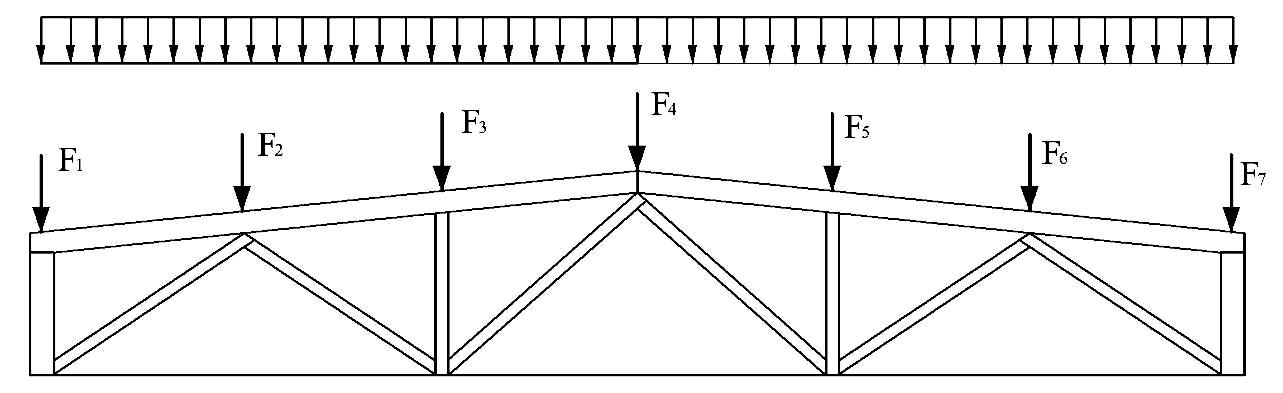

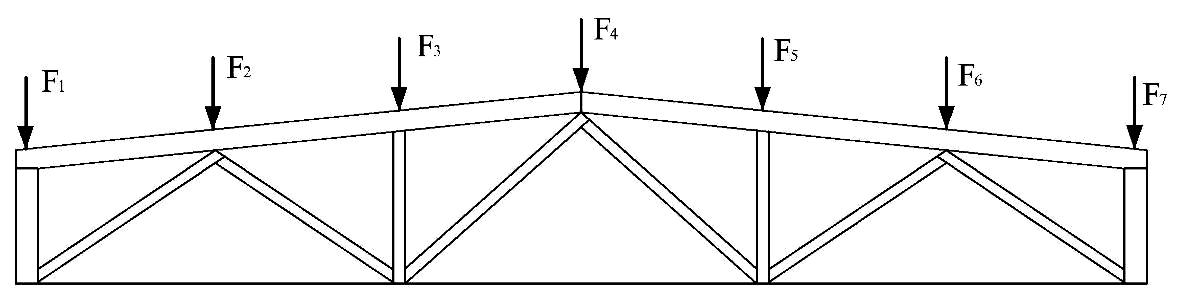

Рисунок 9 – Третий вариант снегового загружения
F1=F7=3,55/2∙4∙(1,6+0,633)+4∙0,132=16,38 кН;
F2=F3=F4=F5=F6=3,55∙4∙(1,6+0,633)+4∙0,132=32,24 кН.
По всей длине фермы действует распределенная нагрузка от веса фермы: qф=0,44 кН/м.
Расчет напряжений и моментов, возникающих в узлах данной фермы, ведем с помощью специализированных программ на ЭВМ, результаты сводим в таблицу 4.
Таблица 4 – Расчетные усилия в стержнях фермы
№ стержня  |
			Усилия от:  |
			Расчетные усилия  |
		||||
Собственного веса qф=0,44кН/м  |
			Снеговой нагрузки s=1,6 кН/м  |
		|||||
На левой полуферме  |
			На правой полуферме  |
			На всей ферме  |
			Сжатие, кН  |
			Растяжение кН  |
		||
1  |
			5,103  |
			73,2067  |
			19,1016  |
			98,1722  |

  |
			103,2752  |

2  |
			7,520  |
			82,4264  |
			82,4264  |
			142,828  |

  |
			150,348  |

4  |
			-0,315  |
			-1,5729  |
			-0,8722  |
			-2,1189  |
			-2,4339  |

  |

5  |
			-7,564  |
			-96,1457  |
			-66,4216  |
			-140,85  |
			-148,414  |

  |

6  |
			-7,217  |
			-96,0253  |
			-66,731  |
			-141,013  |
			-148,23  |

  |

10  |
			-0,893  |
			-17,4636  |
			-3,4321  |
			-17,8521  |
			-18,7451  |

  |

11  |
			-6,550  |
			-92,1543  |
			-50,4252  |
			-123,532  |
			-130,082  |

  |

12  |
			2,745  |
			28,497  |
			33,1681  |
			53,4268  |

  |
			56,1718  |

13  |
			-1,631  |
			-31,2886  |
			-4,8251  |
			-31,2907  |
			-32,9217  |

  |

14  |
			-0,155  |
			18,6746  |
			-22,5652  |
			-3,3684  |
			-22,7202  |

  |

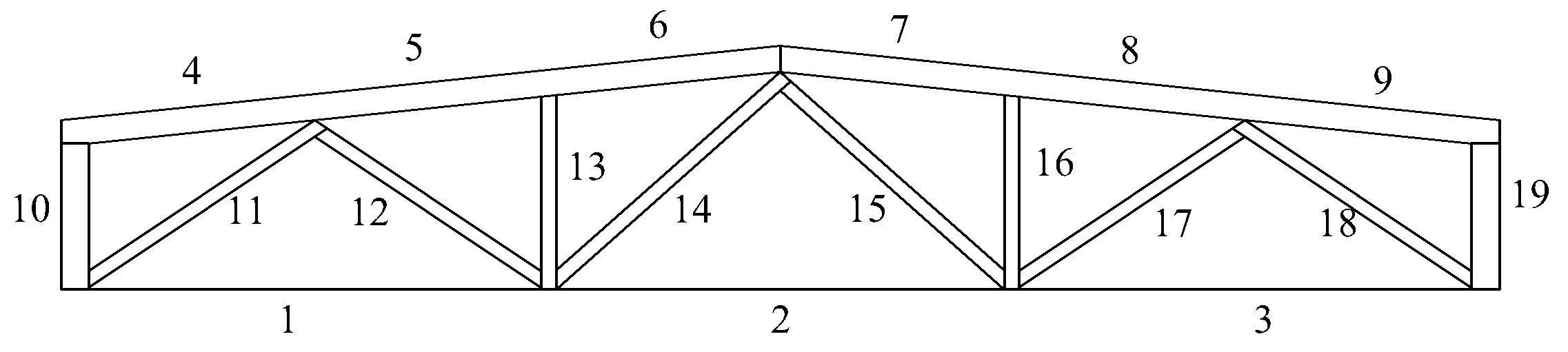

Рисунок 10 – Нумерация стержней
