Вольт-амперна характеристика діода показана на рис.11. Тут же для порівняння показаний лінійна вольт- амперна характеристика металу.

Більш складні напівпровідникові пристрої, що містять два p-n-переходи, називаються напівпровідниковими тріодами або транзисторами.

2.Експериментальна частина

Д

Рис.12

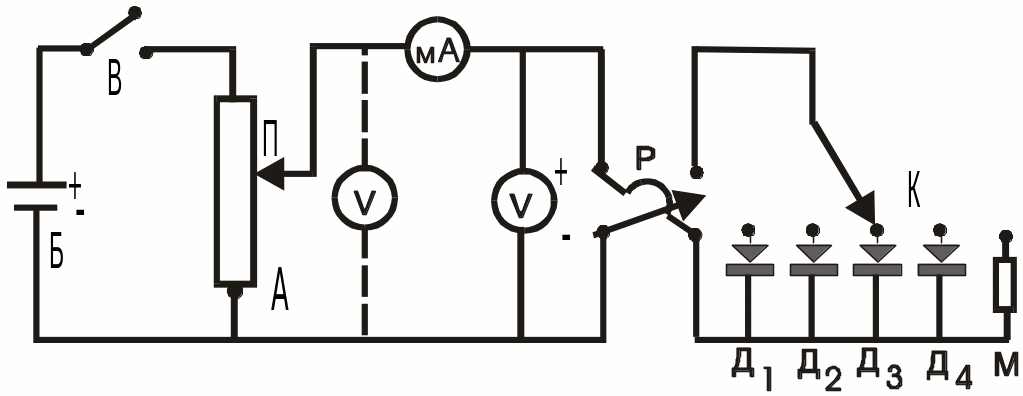

ля зняття вольт-амперних характеристик напівпровідникового діода і металу використовується схема, показана на рис.12.

У цій схемі Б- джерело постійної напруги, В– вимикач, П – дільник напруги для плавного регулювання напруги, V- високоомний вольтметр, мА– міліамперметр, Р – двохполюсний перекидний перемикач для зміни напрямку струму, К– комутатор для увімкнення в ділянку одного з діодів Д чи металевого опору М.

Виміри починають з визначення інтервалу можливих змін напруги в пропускному і запираючому напрямку заданого діода. Це необхідно зробити, щоб уникнути зашкалення міліамперметра при роботі з діодом у пропускному напрямку. Крім того, у пропускному напрямку інтервал можливих значень напруги буде більш вузьким, ніж у запираючому, тому що в цьому напрямку малим змінам напруги відповідають великі зміни струму (рис.11).

1. Визначення верхньої границі інтервалу напруг у пропускному напрямку.

Комутатор К переключають на один з діодів, повзунок дільника напруги присувають до точки А (рис.12); при цьому в ланцюзі установиться мінімальна напруга і струм. Замикають вимикач В. Плавно пересуваючи повзунок, стежимо за показаннями міліамперметра і вольтметра. Значення напруги, при якому стрілка міліамперметра досягне приблизно 2/3 від максимально можливого значення на даній межі вимірів, буде визначати верхню границю пропускних змін напруги.

2. Визначення верхньої границі інтервалу напруг у запираючому напрямку.

У запираючому напрямку сила струму невелика і мало залежить від напруги. Верхню границю припустимих змін напруги вибираємо рівною приблизно 2/3 від границі вимірів вольтметра.

3. Порядок проведення вимірів

Розбиваємо інтервали 0,  і 0,  на п'ять точок і для цих значень напруг вимірюємо відповідні значення струмів спочатку в пропускному, а потім у запираючому напрямках обраного діода. Ці ж значення напруг використовуємо для зняття вольт-амперної характеристики металу. Результати вимірів заносимо в таблицю.

Таблиця

Пропускний напрямок					Запираючий напрямок
U, В	Показання міліамперметра, мА		Точне значення сили струму, мА		U, В	Показання міліамперметра, мА		Точне значення сили струму, мА
	Діод	Метал	Діод	Метал		Діод	Метал	Діод	Метал

3.Обробка результатів вимірів

Міліамперметр показує сумарний струм, що проходить через діод (чи метал) і вольтметр, увімкнених паралельно один до одного: I=I_Д+ I_В. Щоб знайти точне значення сили струму, що проходить через діод (чи метал) необхідно з показань міліамперметра відняти струм, що проходить через вольтметр: I_Д= I - I_В. Значення I_В знаходимо за законом Ома: I_В=U/R_В, де R_В=1000 Ом – опір вольтметра. Таким чином, точне значення сили струму дорівнює I_Д= I - U/1000.

Помітимо, що якщо включити вольтметр до міліамперметра (як показане на рис.11 пунктиром), те і це не позбавило б від помилки, тому що при цьому вольтметр показував би сумарне падіння напруги на діоді і міліамперметрі. У цьому випадку довелося б вносити поправки в показання вольтметра.

За отриманими результатами будують вольт – амперні характеристики діода і металу (див. рис.11). Пропускний напрямок вважаємо позитивним, а запираючий – негативним.

По вольтамперній характеристиці знаходимо параметри діода:

• Опори діода в пропускному і замикаючому напрямку:

R_ПР =U/I_ПР, R_ЗАП =U/I_ЗАП.

• Коефіцієнт випрямлення діода: k= I_ПР/I_ЗАП.

Помітимо, що зазначені параметри знаходяться при одному і тому же значенні напруги, обраній на лінійній ділянці вольт амперної характеристики.
