Электрическая цепь

Для создания электрического тока необходимо иметь электрическую цепь. Под электрической цепью понимается совокупность устройств, которые обеспечивают получение электрического тока.

Различают основные и вспомогательные элементы электрической цепи. К основным элементам цепи относятся: источник электрического тока, приёмник электрического тока и провода, их соединяющие.

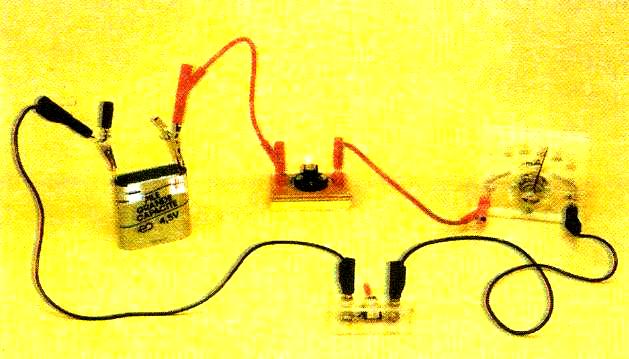

К вспомогательным элементам электрической цепи относятся: выключатели, электроизмерительные приборы и другое. На рисунке 4.8 приведена электрическая цепь, состоящая из источника тока, в качестве которого используется гальванический элемент; приёмника электрического тока, которым является лампа накаливания; выключателя; электроизмерительного прибора (амперметра) и проводов, их соединяющих.

Каждый из названных элементов электрической цепи имеет условное графически и буквенное обозначение:

Рис.4.8

Составляем электрическую схему цепи, под которой понимается графическое и буквенное обозначение отдельных элементов цепи, соединённых между собой (рис.4.9).

Из электрической схемы цепи видно, что для её соединения необходимо четыре провода.

Таблица 4.6

№ п/п	Вопрос, задание	Номер правильного ответа
1	Что необходимо для получения электрического тока?
2	Что понимается под электрической цепью?
3	Что относится к основным элементам цепи?
4	Что относится к вспомогательным элементам цепи?
5	Что такое электрическая схема цепи?
6	Как условно обозначаются элементы электрической цепи?

нечёт. – чёт. = –1.

Таблица 4.6а

Номер правильного ответа	Правильный ответ
1	Источник электрического тока, приёмник электрического тока и провода, их соединяющие.
2	Выключатели, электроизмерительные приборы.
3	Графически и буквенно.
4	Графическое и буквенное обозначение элементов электрической цепи, соединённых между собой.
5	Иметь электрическую цепь.
6	Совокупность устройств, обеспечивающих получение электрического тока.
