4.7 Контрольные вопросы
4.7.1 Принцип работы узкополосного фильтра.
4.7.2 Принцип работы мультиплексора.
4.7.3 Объяснить, для чего предназначен генератор меток времени.
4.7.4 Основные методы линейного кодирования.
4.7.5 Дать определение самосинхронизирующимся кодам.
4.7.6 Оптимальный метод кодирования сигнала в линии передачи.
4.7.7 Что за метод, позволяющий определить начало, середину и конец передачи каждого бита.
4.7.8 Привести преимущества и недостатки линейного кода PST и манчестерского кода.
4.7.9 Объяснить принцип кодирования манчестерского кода.
4.7.10 Объяснить принцип работы кодера и декодера.
5 Лабораторная работа. Регенерация цифровых сигналов при приёме
5.1 Цель работы:
Приобретение основных навыков, ознакомление со стандартом 802.3, снятие характеристик основных элементов линейного тракта.
5.2 Программа работы
5.2.1. Контур ударного возбуждения и формирователь тактовых импульсов
Последовательность соединений:
― гнездо «синхронизация осциллографа» подключите к входу внешней синхронизации осциллографа;
― гнездо КТ3 (левая панель) подключите к гнезду КТ1 (средняя панель);
― гнездо КТ3 (средняя панель) подключите к гнезду КТ1 (правая панель);
― гнездо КТ6 (правая панель) подключите к входу канала А осциллографа;
― гнездо КТ7 (правая панель) подключите к входу канала Б осциллографа;
― установите переключатель «полоса пропускания» в положение 3;
― установите переключатель «затухание» в положение 1;
― установите код AMI;

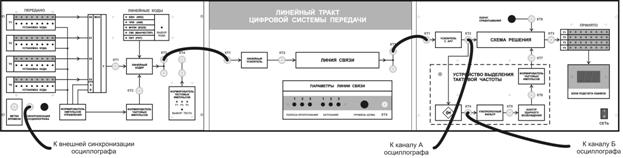

Рисунок 27
Последовательность исследования:
― переключатель «Время/дел» установите в положение 2 мс;
― переключатель «Вольт/дел» для канала А установите в положение 1 В;
― переключатель
«Вольт/дел» для канала Б установите в
положение 5 В;
― переключатели входов осциллографа установите в положение ;
― лучи
осциллографа установить на разных
уровнях;
― переключатели входов осциллографа установить в положение ;
― переключатель синхронизации осциллографа установите в положение «Внеш»;
― установите переключатель «полоса пропускания» в положение 3;
― установите переключатель «затухание» в положение 1;
― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 21;
Т а б л и ц а 21
Y1 |
Y2 |
Y3 |
Y4 |
|||||||||||||||||||||||||||||||
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
― зарисуйте осциллограмму;
― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 22;
Т а б л и ц а 22
Y1 |
Y2 |
Y3 |
Y4 |
|
||||||||||||||||||||||||||||||||
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
― зарисуйте осциллограмму.
5.2.2 Выделение тактовой частоты
Последовательность соединений:
― гнездо «синхронизация осциллографа» подключите к входу внешней синхронизации осциллографа;
― гнездо КТ3 (левая панель) подключите к гнезду КТ1 (средняя панель);
― гнездо КТ3 (средняя панель) подключите к гнезду КТ1 (правая панель);
― гнездо КТ2 (правая панель) подключите к входу канала А осциллографа;
― гнездо КТ4 (правая панель) подключите к входу канала Б осциллографа;
― установите переключатель «полоса пропускания» в положение 3;
― установите переключатель «затухание» в положение 1;
― установите код AMI.

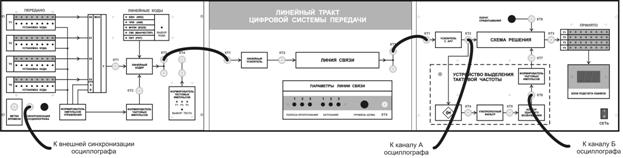

Рисунок 28
Последовательность исследования:
― переключатель «Время/дел» установите в положение 2 мс;
― переключатель «Вольт/дел» для канала А установите в положение 5 В;
-
┴
― переключатель «Вольт/дел» для канала Б установите в положение 5 В;
― переключатели входов осциллографа установить в положение ;
― лучи осциллографа установить на разных уровнях;
― переключатели входов осциллографа установить в положение ;
― переключатель синхронизации осциллографа установите в положение «Внеш»;
― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 23;
Т а б л и ц а 23
-
Y1
Y2
Y3
Y4
0
0
0
0
0
1
1
0
0
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
0
0
1
0
1
0
0
0
― зарисуйте осциллограмму;
― переключите вход канала Б на выход узкополосного фильтра (КТ5);
― зарисуйте осциллограмму;

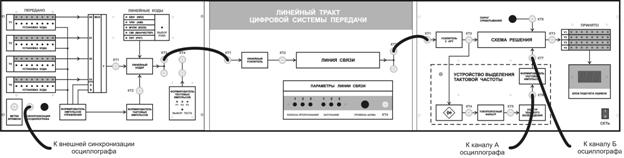

Рисунок 29
― переключите вход канала Б на выход контура ударного возбуждения (КТ6);
― переключатель «Вольт/дел» для канала Б установите в положение 1 В;
― зарисуйте осциллограмму;

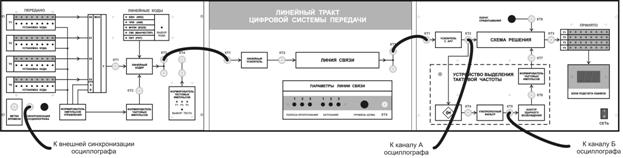

Рисунок 30
― переключите вход канала Б на выход формирователя тактовых импульсов (КТ7);
― переключатель «Вольт/дел» для канала Б установите в положение 5 В;
― зарисуйте осциллограмму;

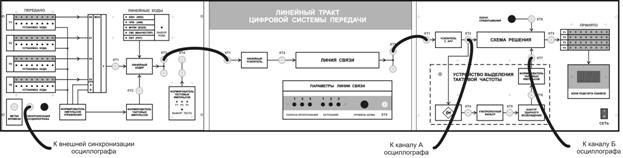

Рисунок 31
― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 24, и повторите измерения.
Т а б л и ц а 24
-
Y1
Y2
Y3
Y4
0
1
0
1
0
1
1
0
0
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
0
0
1
0
1
0
0
0
Приложение 1
к лабораторной работе № 5
1. Контур ударного возбуждения и формирователь тактовых импульсов
Т а б л и ц а 25
-
Y1
Y2
Y3
Y4
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
Т а б л и ц а 26
-
Y1
Y2
Y3
Y4
1
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
0
2. Выделение тактовой частоты
Т а б л и ц а 27
-
Y1
Y2
Y3
Y4
0
0
0
0
0
1
1
0
0
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
0
0
1
0
1
0
0
0
КТ4 КТ5
КТ6 КТ7
Т а б л и ц а 28
-
Y1
Y2
Y3
Y4
0
1
0
1
0
1
1
0
0
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
0
0
1
0
1
0
0
0
КТ4 КТ5
КТ6 КТ7
5.3 Содержание отчёта
Отчет должен содержать: цель, схематические рисунки, таблицы результатов наблюдений, осциллограммы сигналов, выводы по работе.
