2.4 Контрольные вопросы



2.4.1 Основные параметры тестовых сигналов.

2.4.2 Принцип работы формирователя тестовых импульсов.

2.4.3 Дать определение огибающей спектра.

2.4.4 Нарисовать осциллограммы тестовых импульсов.

2.4.5 Рассчитать экстремумы огибающей спектра и дать определение огибающей спектра.



3 Лабораторная работа. Особенности передачи двухполярных кодовых последовательностей через линию связи



3.1 Цель работы:

Получить представление об особенностях искажений принимаемого сигнала на выходе линии связи при передаче кодовых последовательностей.



3.2 Программа работы

3.2.1 Формирование передаваемого сигнала



Соберите схему, изображённую на рисунке 9.

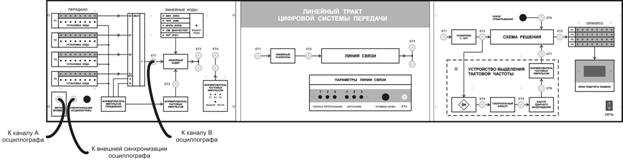

Рисунок 9 - Схема соединений

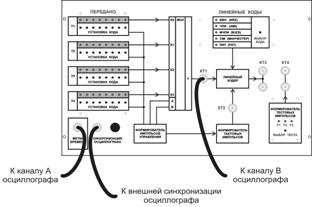

Рисунок 10 - Схема исследований



Последовательность соединений:

― гнездо «метки времени» подключите к входу канала А осциллографа;

― гнездо «синхронизация осциллографа» подключите к входу внешней синхронизации осциллографа;

― гнездо КТ1 (левая панель) подключите к входу канала Б осциллографа;

― переключатель синхронизации осциллографа установите в положение «Внеш»;

― переключатель «Время/дел» установите в положение 2 мс;

― переключатель канала А «Вольт/дел» установите в положение 5 В;

― переключатель канала Б «Вольт/дел» установите в положение 2 В.



Последовательность исследования:

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 6;



Т а б л и ц а 6

Y1									Y2									Y3									Y4
1	0	1	0	1	0	1	0	1		1	1	1	0	0	0	0	0		1	1	0	0	1	1	0	0		0	1	1	1	0	0	0



― осциллограмму меток времени установите ниже осциллограммы на выходе мультиплексора;

Рисунок 11 - Метки времени



― с помощью ручки «синхронизация осциллографа» на левой панели установки передвиньте осциллограмму так, чтобы был видны все 4 восьмибитовых потока;

― зарисуйте осциллограмму канала Б.





3.2.2 Исследование сигнала на выходе линии связи



Последовательность соединений:

― гнездо «метки времени» подключите к входу канала А осциллографа;

― гнездо «синхронизация осциллографа» подключите к входу внешней синхронизации осциллографа;

― гнездо КТ3 (левая панель) подключите к гнезду КТ1 (средняя панель);

― гнездо КТ3 (средняя панель) подключите к входу канала Б осциллографа;

― установите  переключатель «полоса пропускания» в положение 3;

― установите  переключатель «затухание» в положение 1;



Рисунок 12 - Схема соединений



Последовательность исследования:

― переключатель входа осциллографа установить в положение     ;

― переключатель «Время/дел» установите в положение 2 мс;

― переключатель синхронизации осциллографа установите в положение «Внеш»;

― переключатель канала А «Вольт/дел» установите в положение 5 В;

― переключатель канала Б «Вольт/дел» установите в положение 2 В;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 7;



Т а б л и ц а 7

Y1									Y2									Y3									Y4
1	1	1	1	0	0	0	0	1		1	1	1	0	0	0	0	1		1	1	1	0	0	0	0	1		1	1	1	0	0	0	0



― зарисуйте осциллограмму канала Б;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 8;



Т а б л и ц а 8

Y1									Y2									Y3									Y4
1	1	1	1	1	1	0	0	1		1	1	1	1	1	0	0	1		1	1	1	1	1	0	0	1		1	1	1	1	1	0	0



― зарисуйте осциллограмму канала Б;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 9;



Т а б л и ц а 9

Y1									Y2									Y3									Y4
1	1	1	1	1	1	1	1	1		1	1	1	1	1	1	1	1		1	1	1	1	1	1	1	1		1	1	1	1	1	1	1



― зарисуйте осциллограмму канала Б;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 10;



Т а б л и ц а 10

Y1									Y2									Y3									Y4
1	1	0	0	0	0	0	0	1		1	0	0	0	0	0	0	1		1	0	0	0	0	0	0	1		1	0	0	0	0	0	0



― зарисуйте осциллограмму канала Б;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 11;



Т а б л и ц а 11

Y1								Y2									Y3									Y4
0	0	0	0	0	0	0	0		0	0	0	0	0	0	0	0		0	0	0	0	0	0	0	0		0	0	0	0	0	0	0	0



― зарисуйте осциллограмму канала Б.





3.2.3 Распознавание кода после прохождение линии связи



Последовательность соединений:

― гнездо «синхронизация осциллографа» подключите к входу внешней синхронизации осциллографа;

― гнездо КТ3 (левая панель) подключите к гнезду КТ1 (средняя панель);

― гнездо КТ3 (средняя панель) подключите к гнезду КТ1 (правая панель);

― гнездо КТ2 (правая панель) подключите к входу канала А осциллографа;

― гнездо КТ8 (правая панель) подключите к входу канала Б осциллографа;

― установите  переключатель «полоса пропускания» в положение 3;

― установите  переключатель «затухание» в положение 1;

― установите  код NRZ.



Рисунок 13 - Схема соединений



Последовательность исследования:

― переключатель «Время/дел» установите в положение 2 мс;

― переключатели «Вольт/дел» установите в положение 2 В;

┴

― переключатели входов осциллографа установить в положение        ;

― лучи осциллографа установить на одном уровне посередине экрана;

― переключатели входов осциллографа установить в положение    ;

― переключатель синхронизации осциллографа установите в положение «Внеш»;

― переключатель «Время/дел» установите в положение 2 мс;

― переключатели «Вольт/дел» установите в положение 2 В;

― установите на регистрах Y1, Y2, Y3 и Y4 двоичный код, приведённый в таблице 12;



Т а б л и ц а 12

Y1									Y2									Y3									Y4
1	1	1	1	1	1	1	1	1		1	1	1	0	0	0	1	0		1	1	0	1	0	0	1	1		0	1	1	1	1	1	0



― порог срабатывания установите 2 В;

― установите  переключатель «полоса пропускания» в положение 3;

― установите  переключатель «затухание» в положение 1;

― запишите в таблицу 13 коэффициент ошибок для кода NRZ;

― не меняя схемы подключения, запишите коэффициенты ошибок для всех остальных кодов.



Т а б л и ц а 13

Код	Коэффициент ошибок
NRZ
AMI
B3ZS
CMI
PST



3.3 Содержание отчёта

Отчет должен содержать: цель, схематический рисунки, таблицы результатов наблюдений,  выводы по работе. Осциллограммы сигналов на входе/ выходе формирователя кода. Осциллограммы сигналов на выходе линии для всех значений передаваемых кодовых комбинаций.
