Введение

Методические указания предназначены к выполнению лабораторных работ по курсу «Мобильные телекоммуникации и цифровые системы передачи» для студентов, обучающихся в бакалавриате по специальности 5В0719 – Радиотехника, электроника и телекоммуникаций.

В настоящий сборник включены работы, целью которых является изучение основных элементов линейного тракта при передаче импульсных сигналов; ознакомление с искажениями принимаемого сигнала на выходе линии связи при передаче кодовых последовательностей; изучение линейных кодов, регенерация цифровых сигналов.

1 Лабораторная работа. Измерение параметров элементов линейного тракта



1.1 Цель работы:

Приобретение основных навыков, исследование характеристик основных элементов линейного тракта.



1.2 Описание используемого оборудования



Установка «Линейный тракт цифровой системы передачи» предназначена для проведения лабораторно-практических занятий по курсу «Мобильные системы передачи».



Лабораторная установка  состоит из 3 основных частей:

                    левая панель – источники передаваемых сигналов;

                    средняя панель – эквивалент линии связи с регулируемыми параметрами;

                    правая панель – устройства приёма и обработки принятого сигнала.

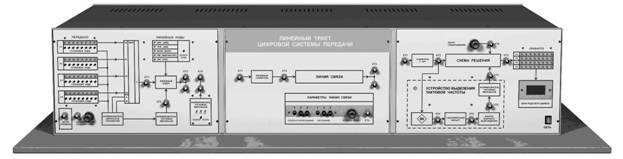

Рисунок 1 - Внешний вид установки



1.3   Программа работы



1.4  Исследование полосы пропускания линии связи

При снятии АЧХ линии используются:

- генератор синусоидального сигнала;

- линия связи, расположенная на средней панели;

- осциллограф.



Последовательность подключения:

- подключите выход генератора синусоидального напряжения к входу линии связи (КТ2 средней панели);

- подключите выход линии связи (КТ3 средней панели) ко входу канала А осциллографа.

Схема соединений изображена на рисунке 2.

Рисунок 2 - Схема соединений



Линия связи имеет изменяющиеся параметры: полоса пропускания, затухание и уровень шума. Для исследования полосы пропускания переключатель «затухание» должен быть установлен  в положение 1, а уровень шума быть минимальным (повернуть ручку против часовой стрелки до упора).



Последовательность исследования:

- установите переключатель «полоса пропускания» в положение 1;

- установите на генераторе частоту 100 Гц;

- изменяя выходное напряжение синусоидального генератора, установите на выходе линии связи 1 В;

- с увеличением частоты генератора, напряжение на выходе линии связи будет уменьшаться. В таблицу 1 запишите частоту, при которой напряжение достигнет 0,7 В;

- произведите те же измерения для второй и третей полосы пропускания.



Т а б л и ц а 1 - Результаты наблюдений

Полоса пропускания	1	2	3
f ,  Гц



1.5  Измерение затухания линии связи



При измерении затухания линии используются:

- генератор синусоидального сигнала;

- линия связи, расположенная на средней панели;

- осциллограф.

Схема соединений изображена на рисунке 2.



При измерении затухания линии переключатель «полоса пропускания» должен быть установлен  в положение 3, и уровень шума быть минимальным (повернуть ручку против часовой стрелки до упора).



Последовательность измерений:

          - установите  переключатель «затухание» в положение 1;

          - установите на генераторе частоту 1 кГц и напряжение 1 В;

          - измерьте напряжение на выходе линии связи и запишите в таблицу 2;

          - произведите те же измерения для 2 и 3 затухания.



Т а б л и ц а 2 - Результаты наблюдений

Затухание	1	2	3
Uвых В
Затухание дБ

Рассчитать значение затуханий по формуле:



  .

Запишите рассчитанное значение в таблицу 2.



         1.6 Исследование усилителя с АРУ



1.6.1 Снятие амплитудной характеристики усилителя с АРУ

Амплитудная характеристика показывает зависимость амплитуды выходного сигнала от амплитуды входного сигнала



U_вых = F(U_ген) .



При исследовании усилителя с АРУ используются:

- генератор синусоидального сигнала;

- усилитель с АРУ, расположенный на правой панели;

- осциллограф.



Последовательность подключения:

- подключите выход генератора синусоидального напряжения к входу усилителя с АРУ (КТ1 правая панель);

- подключите выход усилителя (КТ2 правая панель) ко входу канала А осциллографа.

Схема подключения приборов изображена на рисунке 3.

Рисунок 3 - Схема подключения приборов при снятии амплитудной характеристики усилителя с АРУ



Последовательность измерений:

- установите на генераторе частоту 1  кГц;

- установите на генераторе напряжение 0,1 В;

- измерьте напряжение на выходе усилителя с АРУ, запишите в таблицу 3;

          - изменяя напряжение на генераторе от 0,1 В до 2 В, замерить напряжение на выходе усилителя, полученные значения записать в таблицу 3.



Т а б л и ц а 3 - Результаты наблюдений

Uген, В	0,1	0,2	0,3	0,4	0,5	0,6	1	1,5	2
Uвых, В



По данным таблицы 3 построить график зависимости U_вых = F(U_ген).



1.6.2 Исследование работы усилителя с АРУ при приёме импульсных сигналов, прошедших через линию связи



При исследовании используются:

- формирователь тестовых импульсов, расположенный на левой панели;

- линия связи, расположенная на средней панели;

- усилитель с АРУ, расположенный на правой панели;

- осциллограф.



Последовательность подключения:

- подключите выход формирователя тестовых импульсов к входу линейного усилителя (КТ1 средняя панель);

- подключите выход линии связи (КТ3 средняя панель) к входу усилителя с АРУ (КТ1 правая панель);

- подключите выход линии связи (КТ3 средняя панель) к входу канала А осциллографа;

- подключите выход усилителя (КТ2 правая панель) к входу канала Б осциллографа.

Схема соединений изображена на рисунке 4.

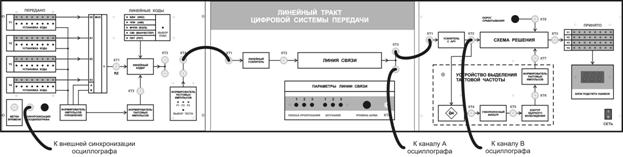

Рисунок 4 - Схема соединений



Рисунок 5 - Схема подключения приборов



При исследовании установить переключатель «полоса пропускания»  в положение 3, уровень шума уменьшить до минимального значения (ручку регулировки уровня шума повернуть против часовой стрелки до упора).



Последовательность исследования:

- установите переключатель тестовых импульсов в положение F3;

- установите  переключатель «затухание» в положение 1;

- установите  переключатель «полоса пропускания» в положение 3;

- вращая ручку «синхронизация осциллографа, установите на экране осциллографа импульс;

- зарисуйте осциллограмму на входе (КТ1 правая панель) и выходе (КТ2 правая панель) усилителя с АРУ при трёх положениях переключателя «затухание»;



1.7 Содержание отчёта

Отчет должен содержать: цель, схематический рисунки, таблицы результатов наблюдений,  выводы по работе. Все иллюстрации (приближённые графики частотных характеристик линии связи, амплитудная характеристика усилителя с АРУ, осциллограммы тестовых импульсов на входе и выходе усилителя с АРУ) и таблицы должны быть помещены с указанием названия.
