11.1 Параллелепипед

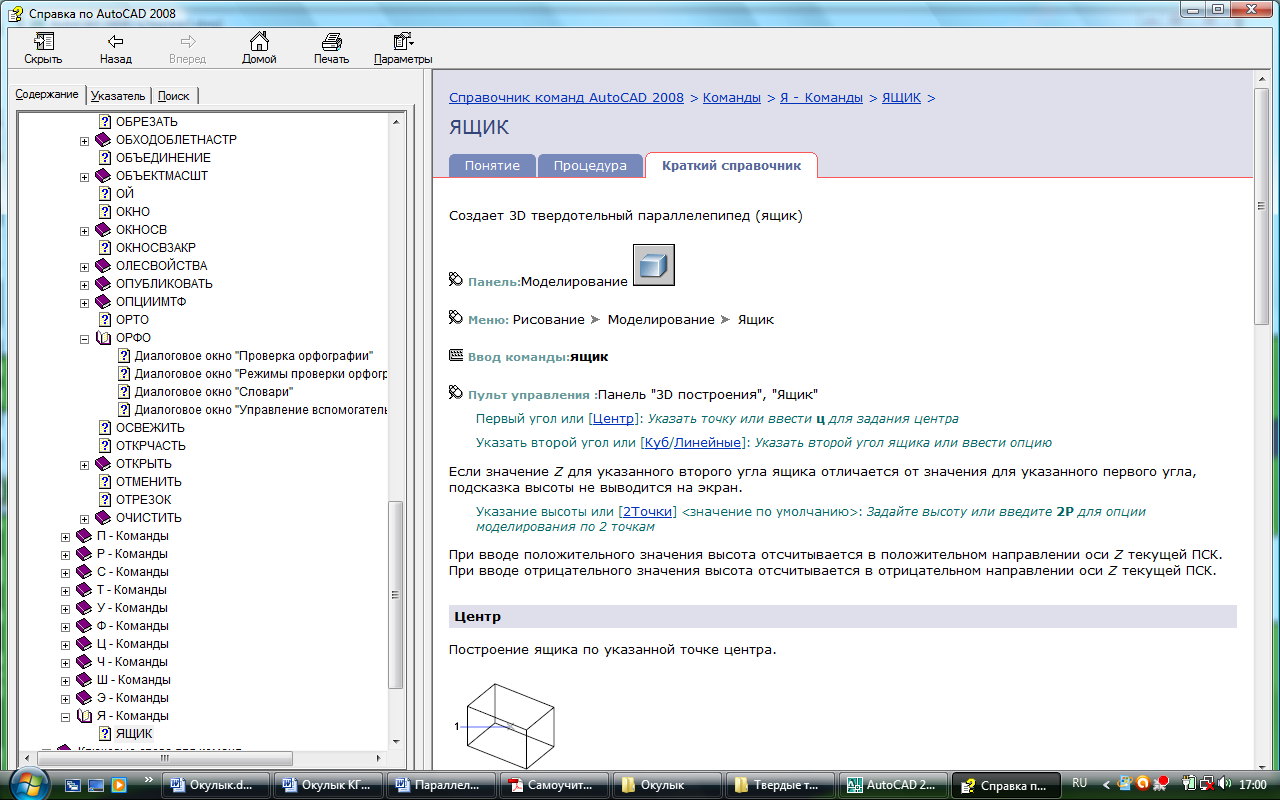

AutoCAD-та қаттыденелі параллелепипед салу үшін арнайы BOX командасы бар. Бұл команданың көмегімен салудың бірнеше тәсілдері бар. Компьютер осы тәсілдердің бірін - қарама-қарсы төбелері арқылы салуды өзі ұсынады.

Моделирование аспаптар панеліндег пиктограммасының көмегімен команданы шақырып, өлшемдері 300 х 100 х 200 параллелепипедті сызып көрейік:

Command: _box (Команда: Жәшік)

Specify corner of box or [CEnter] <0,0,0>: (Бірінші бұрыш нүктесін көрсетіңіз немесе [Центр]):

Specify corner or [Cube/Length]: l (Қарсы бұрыш нүктесін көрсетіңіз немесе[Куб/Ұзындық]

Параллелепипед табанының ұзындығының мәнін енгіземіз:

Specify length: 300

Параллелепипед табанының ені мен биіктігінің мәнін енгіземіз:

Specify width: 100

Specify height: 200

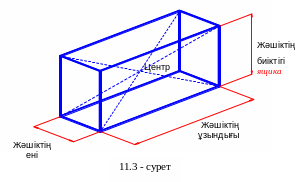

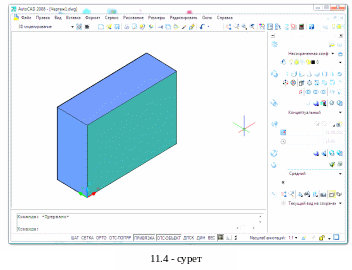

11.3 және 11.4–суреттерде жоғарыдағы параметрлермен берілген параллелепипед көрсетілген. 11.3-суретте каркастық модель, ал 11.4-суретте Визуалды стильдің Концептуальный командасының көмегімен бұйымды бояп көрсеткен.

Әрине, егер экранның графикалық ауданы планда ағымдық координаттар жүйесінде (ПСК) берілсе, сіз тек қана тік төртбұрыш көресіз. Стандартты изометриялық проекцияның бірінде кескіндеу үшін VPOINT командасын қолдану керек.

Center опциясын таңдаған кезде АutoCAD алдымен параллелепипедтің центрінің координаттарын сұрайды. Әрі қарай жоғарыда көрсетілген жолмен параллеллепипед салынады, бірақ оны центрі берілген нүктеде болатындай етіп орналастырады, мысалы ағымдық координаттар жүйесінің басында орналастырады. Параллелепипедте кәдімгі кесінділердегідей объектілік байлауды қолдануға болады.

11.2 Шар

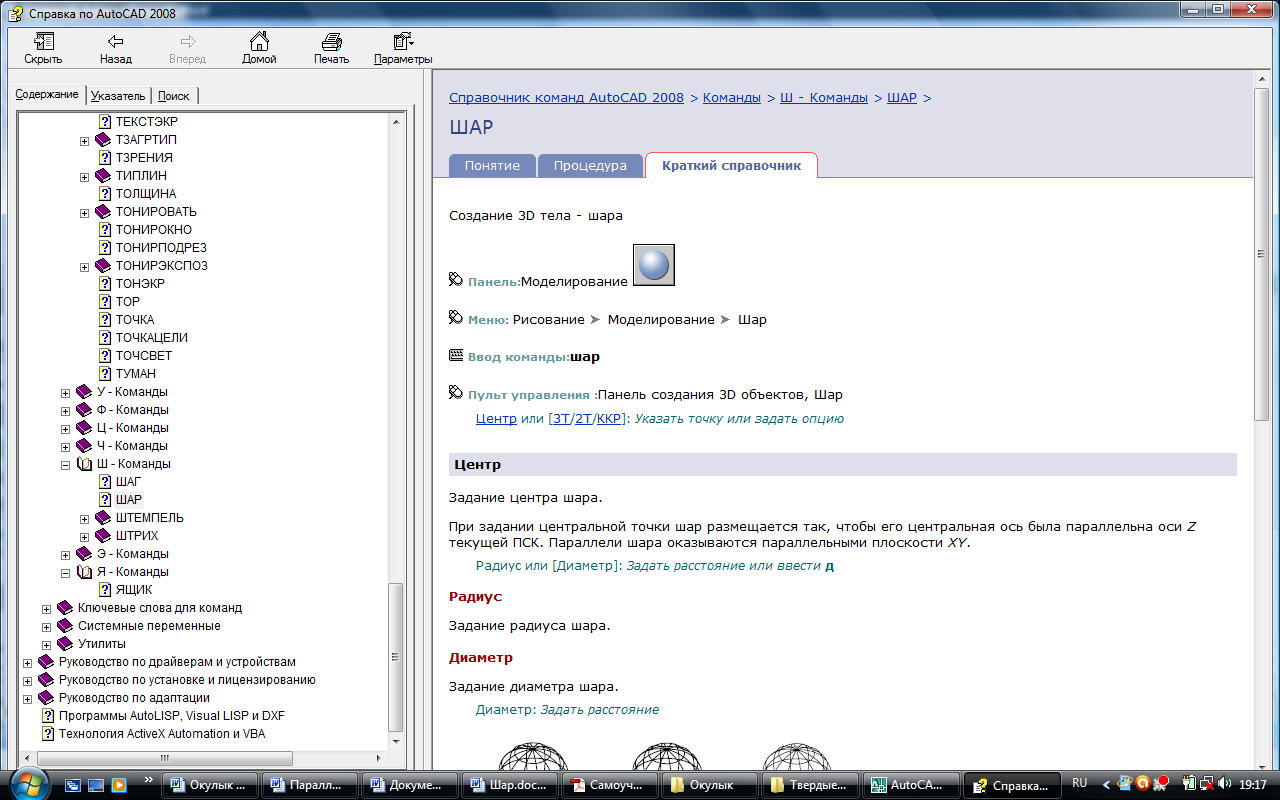

AutoCad-та шарды салу үшін арнайы Sphere командасы бар. Бұл команданы шақыру жолдары:

1. Моделирование аспаптар панелі  батырмасы;

2. Рисование мәзірі  Моделирование  Шар;

3. Командалық жолда Шар немесе Sphere сөзін енгізу;

4. Басқару пульті  3D Make (3D построения)  Шар.

Команданы шақырған кезде AutoCAD алдымен шардың центрінің орнын сұрайды:

Команда: _sphere

Центр или [3Т/2Т/ККР]:

Одан кейін шардың радиусын немесе диаметрін сұрайды. Объектілік байланыстың ішінде шар үшін тек қана центрге байлануды қолдануға болады.

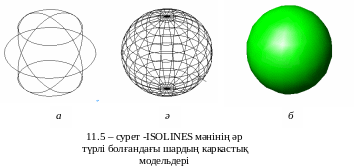

11.5 – суретте шардың кескіні берілген. 11.5, а – суретте шардың каркастық моделі көрсетілген. Бұл жерде шардың кескінін бейнелейтін сызықтардың – изосызықтардың саны аз (жүйеде бастапқы орнатылған саны 4-ке тең) болғандықтан кескіннің көрнекілігі төмендей болады. Оны көбейту үшін командалық жолда isolines командасын енгізу керек. Жүйе изосызықтар санын енгізуді сұрайды. Сол кезде жаңа мәнді енгізу керек. 11.5, ә – суретте шардың изосызықтар санының 16 болған кездегі кескінін көрсетілген. 11.5, б – суретте Визуалды стильдің Концептуальный түрінің көмегімен шардың боялған кескіні көрсетілген.

Шар командасын шақырғандағы центрден басқа опцияларды қарастырып көрейік.

3Т (Три точки) опциясын таңдағанда шарды үшөлшемді кеңістікте үш нүктені беру арқылы салуға болады. Бұл үш нүкте шар бетін анықтайды.

2Т (Две точки) опциясын таңдағанда шарды үшөлшемді кеңістікте екі нүктені беру арқылы салуға болады. Шар шеңберінің жазықтығы бірінші нүктенің Z координатасымен анықталады.

ККР (Касательная, Касательная, Радиус) опциясын таңдаған кезде шарды берілген радиуспен басқа екі объектіге жанама етіп салуға болады.
