4 Определение мощности и момента на валу исследуемого двигателя
В теории электропривода под механической характеристикой двигателя понимается зависимость скорости вращения вала от электромагнитного момента, развиваемого двигателем. Для двигателей переменного тока электромагнитный момент, Н*м, вычисляется по формулам
а) для двигателей с фазным ротором
, (4.1)
б) для двигателей с короткозамкнутым ротором
,

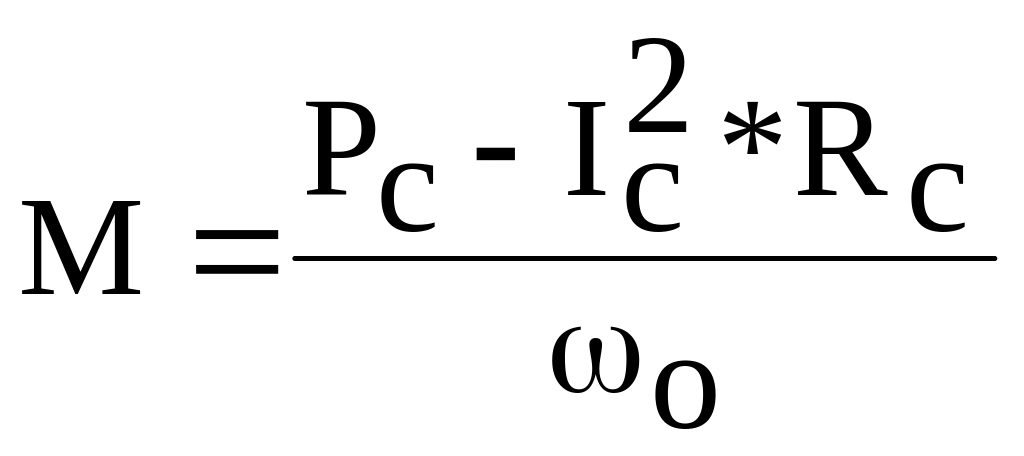

(4.2)
где Iр, Ic – соответственно ток ротора и статора, А;
Rр, Rc - соответственно сопротивление ротора и статора, Ом;
о , - соответственно синхронная скорость и скорость вращения вала, с-1;
Рс – активная мощность, потребляемая двигателем из сети, Вт.
Нагрузочная машина создает свой электромагнитный момент, значение которого вычисляется по формуле.

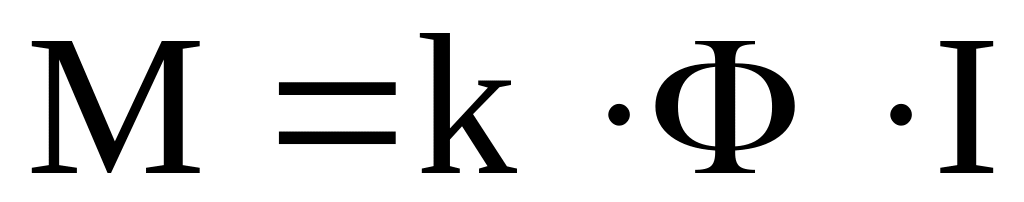

, (4.3)

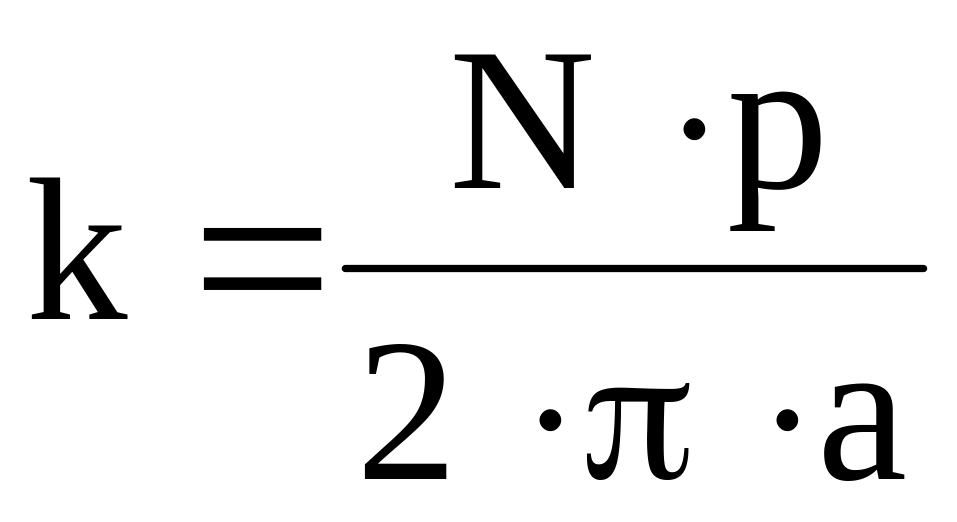

где к - конструктивный параметр машины постоянного тока (МПТ)
,
(4.4)
N - число проводников обмотки якоря МПТ;
р - число пар полюсов;
а - число пар щеток (параллельных ветвей);
Ф - магнитный поток МПТ, Вб;
I - ток якорной цепи, А.
Для определения электромагнитного момента нагрузочной машины необходимо определить постоянную машины к* Ф одним из двух способов

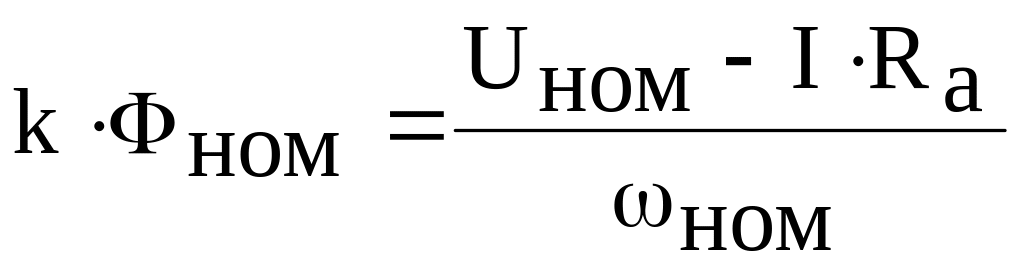

1. По паспортным данным по формуле
,
(4.5)

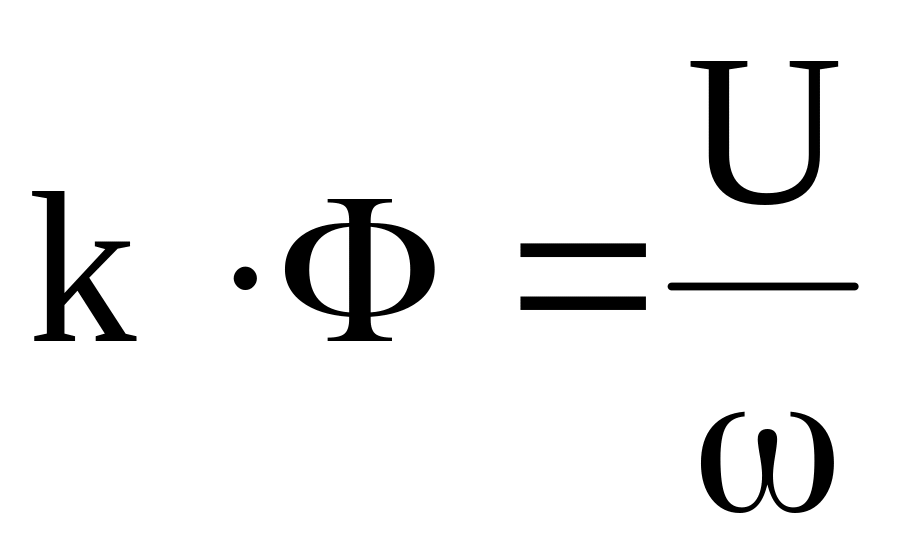

2.Экспериментально при любом значении магнитного потока по формуле
,
(4.7)
где U, - напряжение на зажимах якоря, В, и скорость вращения, с-1, при токе якоря, равным нулю.
Значение электромагнитных моментов рассчитывается по формуле (4.1) - (4.3) с учетом знака тока.
При работе двухмашинного агрегата в установившемся режиме уравнение движения запишется в виде
,
(4.8)
где МИД, МНМ – электромагнитные моменты, Нм, соответственно исследуемого двигателя и нагрузочной машины, Нм;
М – момент механических потерь, Нм.
Поскольку момент механических потерь имеет реактивный характер, то он всегда направлен против вращения, и покрывается машиной, работающей в двигательном режиме.

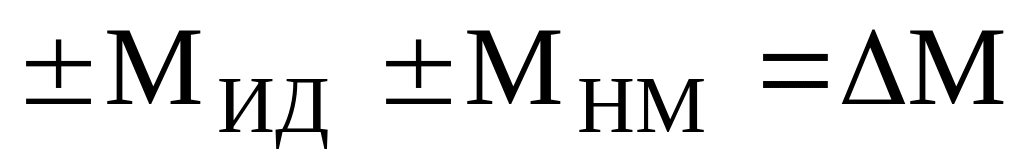

При работе двигателя в двигательном режиме уравнение (4.8) принимает вид
,
(4.8а)
при работе в тормозном режиме
,
(4.8б)

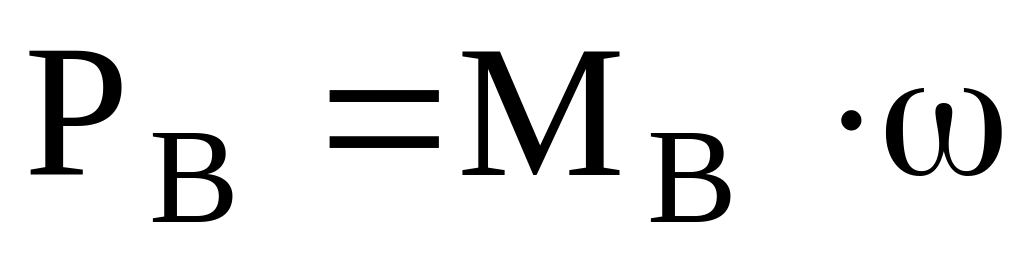

Мощность на валу установки определяется по формуле
,
(4.7)
где МВ – момент на валу агрегата и равен электромагнитному моменту нагрузочной машины (МНМ) при работе двигателя в двигательном режиме или электромагнитному моменту двигателя (МИД) при его работе в тормозном режиме.

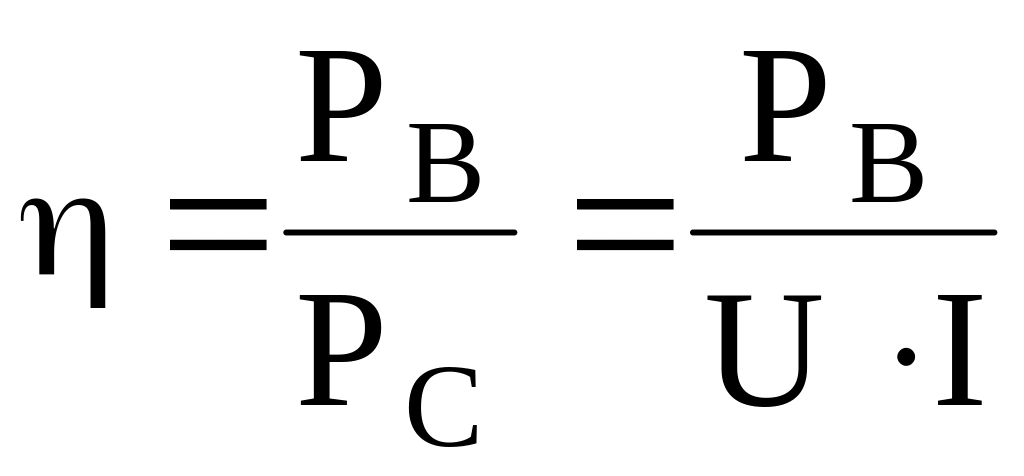

Коэффициент полезного действия установки определяется по формуле
,
(4.8)
где РС = U I - мощность, Вт, потребляемая двигателем из сети при его работе в двигательном режиме, или мощность, потребляемая нагрузочной машиной из сети, если двигатель работает в одном из тормозных режимов.
