8 Расчёт заземления

Все металлические части электроустановок, нормально не находящиеся под напряжением, но могущие оказаться под ним из-за повреждения изоляции, должны соединяться с землёй. Такое заземление называется защитным, так как его целью является защита обслуживающего персонала от опасных напряжений прикосновения.

Для заземления используются стержни длиной 2,5 метра и диаметром 6 мм.

Число электродов:

,

где - коэффициент использования =0,6;

- сопротивление земли =0,5 Ом;

- сопротивление одного электрода;

При данных размерах электродов

Ом.

Расстояние между электродами определяется:

,

где П – периметр подстанции с учетом заземляющего контура.

м.

м.

Проверка: (м).

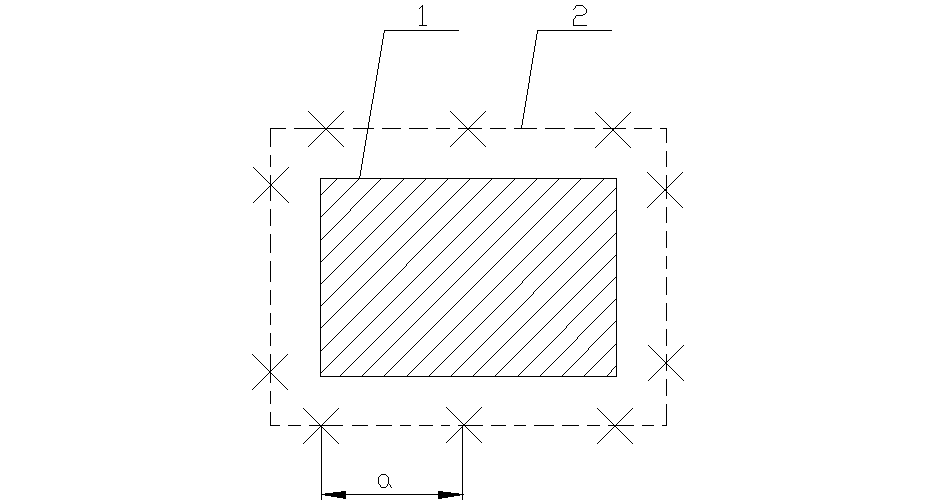

Рисунок 6 – Расположение электродов при заземления

1. ограждение подстанции, 2 – заземляющий контур.

9 Расчёт грозозащиты подстанции

Наиболее опасным проявлением молнии с точки зрения поражения зданий и сооружений является прямой удар. В практике для защиты от прямых ударов молнии наибольшее распространение получили стержневые и тросовые молниеотводы. Под зоной защиты молниеотвода понимают часть пространства, внутри которого здание или сооружение защищено от прямых ударов молнии с определенной степенью надежности.

Для защиты оборудования подстанции принимаем 4 молниеотвода высотой h=17м, расположенных по углам четырехугольника с размерами а=60м, в=40м (рисунок 7).

Рисунок 7 – Схема установки грозозащиты

Необходимым условием защищенности всей площади подстанции является:

,

где - наибольшая диагональ четырехугольника:

м;

-активная высота молниеотвода:

,

где – полная высота молниеотвода,

– высота защищаемых объектов.

.

72,11< - условие выполняется

10 Релейная защита

Для обеспечения нормальной работы подстанции, защиты силовых трансформаторов и линий применяются устройства релейной защиты, которые должны удовлетворять следующим требованиям:

1. Быстродействие

2. Селективность

3. Чувствительность

4. Надежность

Для защиты силовых трансформаторов используют следующие виды защит:

1. Дифференциальная - защита от коротких замыкании между фазами и фазами на землю.

2. Газовая - чувствительна к наличию газов в масле, которые разлагаются под действием высокой температуры.

3. Минимальная токовая защита – реагирует на короткое замыкание на отходящих линиях.

Для защиты кабельных линий применяется токовое реле без выдержки времени.

11 Техника безопасности

На подстанции применяются все меры для того, чтобы сделать токоведущие части недоступными для случайных прикосновений человека. Их располагают на недоступном расстоянии и ограждают. В распределительных устройствах выше 1000 В должны быть достаточно широкие проходы и коридоры обслуживания между ячейками.

Строго регламентируются правила доступа к электроустановкам и периодически проводят контроль изоляции.

Для предотвращения ошибочного отключения разъединителей под нагрузкой применяют надписи, маркировку и т.д.

В целях пожарной безопасности предусмотрено наличие маслосборных ям.

Для обеспечения нормальной работы подстанции, защиты силовых трансформаторов и линий применяются устройства релейной защиты.
