39. Основные элементы систем центрального водяного отопления.
Для уяснения устройства и принципа действия системы водяного отопления рассмотрим схему системы, представленную на рис. 7.1. Вода, нагретая в теплогенераторе К (например, котле или другом источнике тепловой энергии) до температуры tr поступает через теплопровод — главный стояк и в подающие магистральные теплопроводы 2 (соединительные трубы между главным стояком и подающими стояками). По подающим магистральным теплопроводам горячая вода поступает в подающие стояки 9 (соединительные трубы между подающими магистралями и подающими подводками к отопительным приборам). Затем по подающим подводкам (соединительным трубам между стояками и отопительными приборами) 13 горячая вода поступает в отопительные приборы 10, через стенки которых теплота передается воздуху помещения. Из отопительных приборов охлажденная вода с температурой t0 по обратным подводкам 14, обратным стоякам 11 и обратным магистральным теплопроводам 15 возвращается в теплогенератор К, где она снова подогревается до температуры tr, и далее циркуляция происходит по замкнутому кольцу.
Система водяного отопления гидравлически замкнута и имеет определенную вместимость отопительных приборов, теплопроводов, арматуры, т. е. постоянный объем заполняющей ее воды. При повышении температуры воды она расширяется и в замкнутой заполненной водой системе отопления внутреннее гидравлическое давление может превысить механическую прочность ее элементов. Чтобы этого не произошло, в системе водяного отопления имеется расширительный бак 4, предназначенный для вмещения прироста объема воды при ее нагревании, а также для удаления через него воздуха в атмосферу как при заполнении системы водой, так и в период ее эксплуатации (в случае открытого расширительного 6ака). Для регулирования теплоотдачи отопительных приборов на подводках к ним устанавливают регулировочные краны 12.
Перед пуском в действие каждая система заполняется водой из водопровода 17 через обратную линию до сигнальной трубы 3 в расширительном баке 4. Когда уровень воды в системе повысится до сигнальной трубы, и вода будет вытекать из трубы в раковину, находящуюся в котельной, кран на сигнальной трубе закрывают и прекращают заполнение системы водой.
При недостаточном прогреве приборов вследствие засорения трубопровода или арматуры, а также в случае появления утечки вода из отдельных стояков может быть спущена без опорожнения и прекращения работы других участков системы. Для этого закрывают вентили или краны 7 на стояках. Из тройника 8, установленного в нижней части стояка, вывертывают пробку и к штуцеру тройника присоединяют гибкий шланг, по которому вода из теплопровода и приборов стекает в канализацию. Чтобы вода быстрее стекала, из верхнего тройника 8 вывертывают пробку.
Как видно из вышеизложенного, системы водяного отопления включают в себя следующие основные элементы: теплогенератор, главный стояк, магистральные теплопроводы, стояки (ветви), подводки, отопительные приборы, расширительный бак, запорно-регулирующую арматуру.

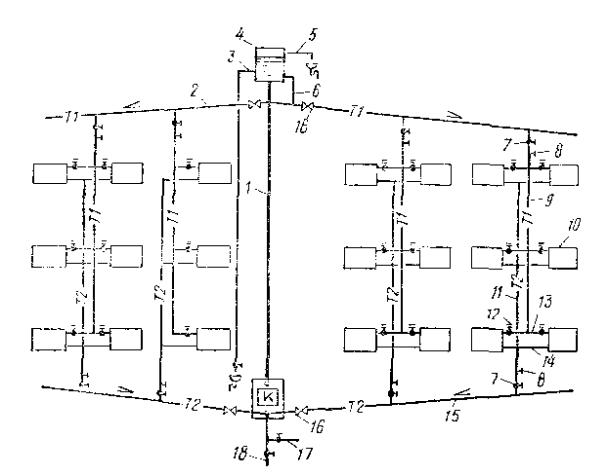

Рис. 7.1. Схема двухтрубной системы водяного отопления с верхнейразводкой и естественной циркуляцией
К — котёл; ;1 —главный стояк: 2—подающий магистральный теплопровод (горячей воды): 3 — сигнальная труба; 4 — расширительный бак; 5— переливная труба; 6 — циркуляционная труба; 7 — вентили или краны на стояках; 8 —тройники с пробкой, верхние — для впуска воздуха в отключенный стояк, нижние — дли спуска воды: 9 — подающие стояки (горячей воды); 10 — отопительные приборы; 11 — обратные стояки (охлажденной воды); 12 — регулировочные краны у отопительных приборов; 13 — подающие подводки; 14 — обратные проводки; 15 — обратный магистральный теплопровод (охлажденной воды); 16 — запорные вентили для регулирования и отключения отдельных веток системы; 17 — труба для заполнении системы водой из водопровода; 18—спускная труба.
