51.Способы прокладки тепловых сетей. Типы и устройство каналов и камер.
По способу прокладки тепловые сети делят на подземные и надземные (воздушные). Надземная прокладка труб (на отдельно стоящих мачтах или эстакадах, на кронштейнах, заделываемых в стены здания) применяется на территориях промышленных предприятий, при сооружении тепловых сетей вне черты города, при пересечении оврагов и т. д. (рис. 18.9). Надземная прокладка тепловых сетей рекомендуется преимущественно при высоком стоянии грунтовых вод.
Преобладающим способом прокладки трубопроводов тепловых сетей является подземная прокладка: в проходных каналах и коллекторах совместно с другими коммуникациями; в полупроходных и непроходных каналах; бесканальная (в защитных оболочках различной формы и с засыпной теплоизоляцией).

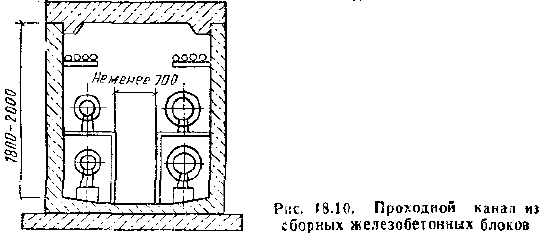

Наиболее совершенный, но и более дорогой способ представляет собой прокладка теплопроводов в проходных каналах (рис. 18.10), которые применяют при наличии нескольких теплопроводов больших диаметров. При температуре воздуха в каналах более 50 °С предусматривают естественную или механическую вентиляцию.
Полупроходные каналы состоят из стеновых блоков Г-образной формы, железобетонных днищ и перекрытий. Строят их под проездами с интенсивным уличным движением, под железнодорожными путями, при пересечении зданий, где затруднено вскрытие теплопроводов для ремонта. Высота их обычно не превышает 1600 мм, ширина прохода между трубами 400—500 мм.
В практике централизованного теплоснабжения наиболее широко применяются непроходные каналы (рис. 18.11).

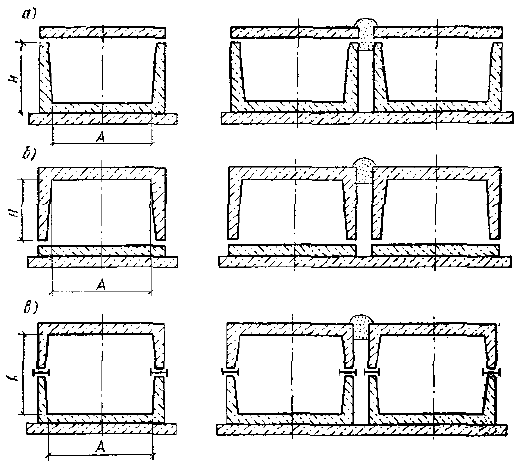

Рис. 18.11. Непроходные каналы марки КЛ (а), КЛп (б) и КЛс (в)
Бесканальный способ прокладки теплопровода (рис. 18.13) — самый дешевый. Применение его позволяет снизить на 30—40 % строительную стоимость тепловых сетей, значительно уменьшить трудовые затраты и расход строительных материалов. Блоки теплопроводов изготовляют на заводе. Монтаж теплопроводов на трассе сводится лишь к укладке автокраном блоков в траншею и сварке стыков.

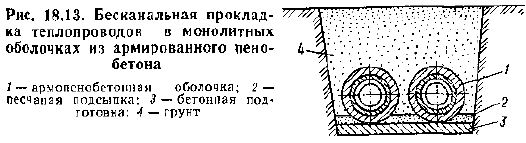

Рис. 18.13. Бесканальная прокладка теплопроводов в монолитных оболочках из армированного пенобетона
1— армопенобетонная оболочка; 2 - песчаная подсыпка; 3 - бетонная подготовка; 4 — грунт
Заглубление тепловых сетей от поверхности земли или дорожного покрытия до верха перекрытия канала или коллектора принимается, м: при наличии дорожного покрытия — 0,5, без дорожного покрытия — 0,7, до верха оболочки бесканальной прокладки — 0,7, до верха перекрытия камер — 0,3.
52.Способы присоединения абонента к тепловым сетям.

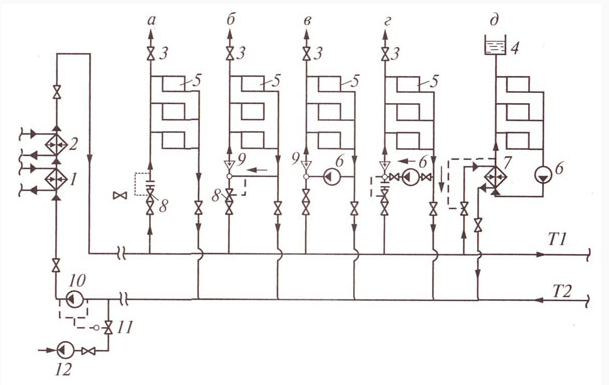

Существует 5 схем присоединения систем отопления к водяной тепловой сети.
1.Зависимое (непосредственное) присоединение системы отопления без смешения. По данной схеме присоединяют системы водяного отопления зданий, в которых температура поверхности отопительных приборов не ограничена и соответствует санитарно-гигиеническим требованиям. При этой схеме используют наиболее простое и дешевое оборудование теплового пункта. Кроме того, благодаря максимальному использованию температурного перепада сетевой воды в отопительных приборах снижается расход воды на тепловом пункте и сокращается стоимость тепловой сети за счет уменьшения диаметров теплопроводов. Однако в этой схеме давление сетевой воды передается на отопительные приборы. Данная схема приемлема, если давление в сети не превышает допустимого давления отопительных приборов по механической прочности (0,6—0,9 МПа для чугунных радиаторов и 1,0 МПа для стальных конвекторов).
2.Зависимое (непосредственное) присоединение с водоструйным элеватором для подмешивания охлажденной воды применяется для жилых и общественных зданий до 12 этажей. Данная схема основана на использовании элеватора, который не требует постоянного обслуживания. Сетевая вода из подающего теплопровода поступает после регулятора расхода 8 через патрубок в элеватор 9, куда через перемычку подсасывается часть охлажденной воды, возвращающейся из системы отопления в обратный теплопровод сети. Смешанная вода требуемой температуры подается элеватором в систему отопления. Недостатком схемы подключения является прекращение независимой циркуляции воды от тепловой сети в системе отопления и замораживание ее при аварийном отключении от тепловой сети.
3.Зависимое присоединение при совместной установке элеватора и насоса на перемычке для подмешивания охлажденной воды применяется для жилых и общественных зданий до 12 этажей. Такое присоединение позволяет надежно осуществлять циркуляцию воды в системе отопления при аварийном отключении от тепловой сети. Однако при этой схеме появляются затраты на насос и дополнительный расход электроэнергии на его привод, а также шум.
4.Зависимое присоединение с установкой насоса на перемычке для подмешивания охлажденной воды в тех случаях, когда разность давлений в подающем и обратном трубопроводах недостаточна для работы элеватора.
5.Присоединение по независимой схеме с помощью теплообменного аппарата. При данной схеме давление в местной системе отопления не зависит от давления в тепловой сети, поэтому схема применяется при необходимости гидравлически изолировать местную систему отопления от тепловой сети, а также в связи с увеличением тепловой нагрузки, радиуса действия тепловых сетей, строительством зданий выше 12 этажей, для которых давления воды в сетях недостаточно. Независимая схема наиболее приемлема для заполнения отопительных приборов в верхних этажах. При этом местная система отопления оборудуется расширительным баком, создающим собственное независимое от тепловой сети гидростатическое давление.
T1, Т2 — подающая и обратная линии тепловой сети; 1 — теплофикационный подогреватель; 2 — пиковый котел; 3 — воздушный кран; 4 — расширительный бак; 5 — отопительный прибор; 6 — насос; 7- водоподогреватель; 8 — регулятор расхода; 9 — элеватор; 10 — сетевой насос; 11 — регулятор подпитки; 12 — подпиточный насос.
