43.Назначение и принцип действия дефлектора.

Дефлекторами называются специальные насадки, устанавливаемые на концах труб или шахт, а также непосредственно над вытяжными отверстиями в крышах производственных зданий. Назначение дефлектора — усилить вытяжку загрязненного воздуха из различных помещений. Работа дефлектора основана на использовании энергии потока воздуха — ветра, который, ударяясь о поверхность дефлектора и обтекая его, создаст возле большей части его периметра разрежение, что и усиливает вытяжку воздуха из помещений.

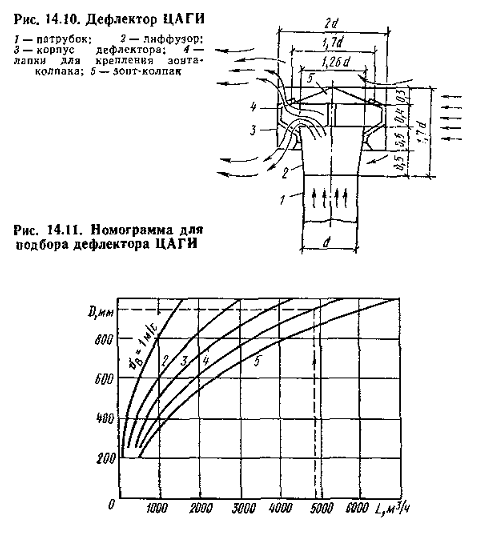

Дефлекторы изготовляют различных конструкций и размеров. Наиболее распространены дефлекторы ЦАГИ круглой (рис. 14.10) и квадратной форм. Размеры отдельных элементов дефлектора указаны в долях диаметра его патрубка. Номер дефлектора соответствует диаметру патрубка в дециметрах. Дефлектор ЦАГИ квадратной формы состоит в основном из тех же элементов, что и круглый.

Ориентировочно определить диаметр патрубка дефлектора типа ЦАГИ можно по формуле:

Скорость воздуха в патрубке дефлектора при учете только ветрового давления определяют по формуле

А с учетом давления ветра п гравитационного давления—по формуле

Где: где vв— скорость ветра, м/с; ∑ξ— сумма коэффициентов местного сопротивления вытяжного воздуховода, при его отсутствии ξ =0,5 (вход в патрубок дефлектора); l — длина патрубка дефлектора или вытяжного воздуховода, м; р— тепловое давление, равное hg(ρн— ρв).

Скорость движения воздуха в патрубке дефлектора составляет приблизительно 0,2—0,4 скорости движения ветра, т. е.

Если дефлектор устанавливается непосредственно в перекрытии без вытяжной трубы, скорость движения воздуха в патрубке дефлектора будет несколько больше 0,5 м/с.

Для подбора дефлектора типа ЦАГИ при установке его на крыше или шахте с незначительными сопротивлениями дефлектора до патрубка можно пользоваться номограммами (рис. 14.11).

Дефлекторы рекомендуется устанавливать в наиболее высоких точках, непосредственно обдуваемых ветром. Нельзя ставить дефлекторы в зоне подпора ветра, например перед стеной, на которую направлен ветер, вблизи выступающих брандмауэров и т. п., так как в этих условиях возможно опрокидывание тяги, т. е. задувание наружного воздуха внутрь помещения. Не следует также устанавливать дефлекторы между высокими зданиями (в аэродинамической тени).

42. Область применения естественной системы вентиляции.

Естественная вентиляция — это вентиляция, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т. п.). Перемещение воздуха в системах естественной вентиляции происходит за счет разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Основные достоинства естественной вентиляции заключаются в ее простоте, невысокой стоимости, а также практически отсутствует необходимость в ее обслуживании. Осуществляется преимущественно в жилых и общественных зданиях для помещений, не требующих воздухообмена больше однократного. В производственных зданиях естественную вентиляцию следует проектировать, если она обеспечит нормальные условия воздушной среды в помещениях и если она допустима по технологичным требованиям.
