Деревянное покрытие над площадью в Эссен-Вердене

Рассматриваются однопролетные балки с консолями. Дается вариант со вспомогательными несущими системами в поперечнике.

В поперечном направлении на защемленных железобетонных стойках (вверх стойки вилкообразный) главные балки из пакетов клееных досок 16х100см, пролетом 12 м; с каждой стороны консоли по 6 м, шаг балок 10 м. Крышу поддерживают идущие перекрестно вспомогательные балки 12х25 см. Они расположены с уклоном 14 между верхним поясом главных балок и подвешенным на растянутых штангах Ø 16 мм нижним поясом.

Узел пересечения вспомогательных балок выполнен в виде зубчатого стыка. В точке пересечения в середине пролета образуется промежуточная опора, сокращающая пролет. Кроме того, пересечение вспомогательных балок создает эффект продольного крепления и образует скаты крыши.

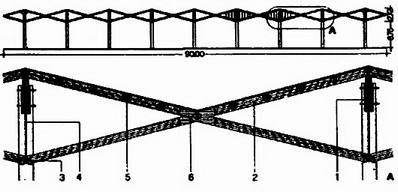

План расположения балок

1 - главная балка 16х100 см;

2 - перекрестные вспомогательные балки 12 х 25 см;

3 - нижний пояс 16x16 см;

4 - подвеска нижнего пояса Ø 16 мм;

5 - прогоны 11х16 см, подвешенные к башмакам балок и покрытые фанерой толщиной 25 мм;

6 - узел с трубчатыми соединениями

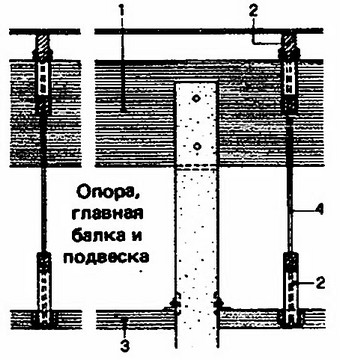

Опора, главная балка и подвеска

Ярмарочный павильон в Эпинале (Франция)

Площадь 125х95 м перекрыта рамами в продольном и поперечном направлениях. Средний пролет павильона (72м) перекрывает дугообразная трехшарнирная рама, а оба крайних пролета по 26,72м - двухшарнирные рамы. Стрела подъема средней рамы 11 м, обеих концевых рам по 9 м. Средние продольные рамы пролетом 72м парные, в другом направлении в них упираются поперечные трехшарнирные рамы. Поперечные рамы имеют пролеты 2х24 м в середине и 20 и 26,72 м во внешних пролетах.

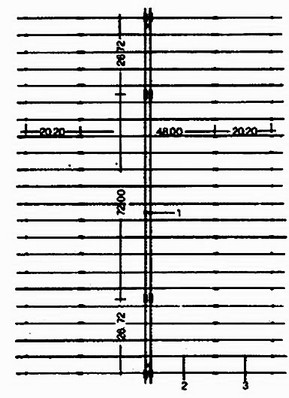

План расположения несущих конструкций

1 - продольные рамы;

2 - рамы среднего пролета;

3 - рамы боковых пролетов;

А - вид продольной рамы

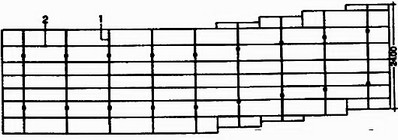

1 - продольные рамы;

2 - рамы среднего пролета;

4 - распорка между продольными рамами

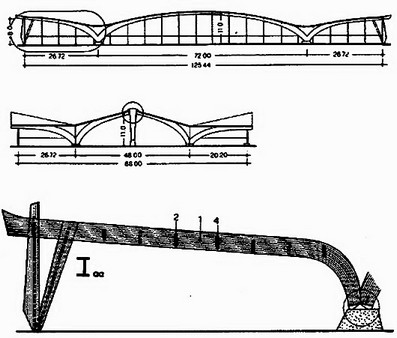

Опора продольной рамы

Опорные шарниры рам

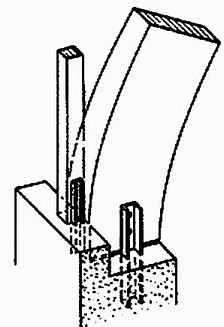

Железобетонный башмак и боковые накладки. Свинцовая плита в качестве подкладки. Стеновой ригель, поставленный на уступ.

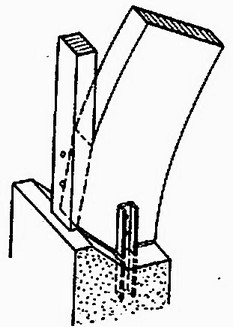

Железобетонный косой упор и боковые стальные накладки. Свинцовая плита в качестве подкладки. Стеновой ригель прикреплен к стойке

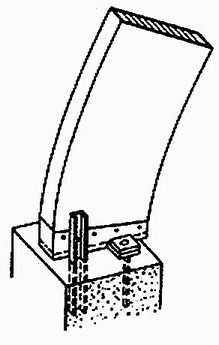

Стальной башмак с приваренными лапками, заанкеренный в бетон с боковыми стальными накладками.

Выставочный зал в Алансоне

Перекрываемая площадь 70х107м. Крыша с одной стороны плоская, а с другой поднимается с отметки 5м до 18,85м. что даст возможность экспонировать высокие изделия. Застекленная поверхность фронтона обеспечивает хорошее естественное освещение зала. Восемь висячих параболического очертания балок сечением от 16х80 до 16х106см расположены с шагом 10м. На пологом участке они выполнены как двухпролетные неразрезные балки.

В повышающемся участке пролет их равен примерно 50м и при вертикальной нагрузке они работают главным образом на растяжение. Изгибные усилия возникают при действии односторонних и горизонтальных нагрузок. Распор воспринимается, с одной стороны, бетонными пилонами «С»; с другой – оттяжками.

Между несущими конструкциями уложены прогоны 11,3х40,5см, крепление стальными уголками. На повышающемся участке прогоны в середине пролета подвешены перпендикулярно их оси тягами из круглой стали Ø 14-22 мм к лежащей в поверхности крыши коньковой балке, чтобы ограничить изгибающий момент прогонов в плоскости покрытия. Горизонтальная устойчивость кровле придается с помощью К-образных связей, передача ветровой нагрузки с помощью бетонных пилонов и К-образных связей, расположенных между высокими сжатыми стойками.
