8. Пример расчета системы напорных трубопроводов и подбор насосной установки

При централизованном снабжении двигателей внутреннего сгорания (либо других потребителей: станков, аппаратов химических предприятий, турбин, моечных машин и т.д.) водой для охлаждения, топливом или маслами для заправки или на другие нужды требуется спроектировать насосную установку.

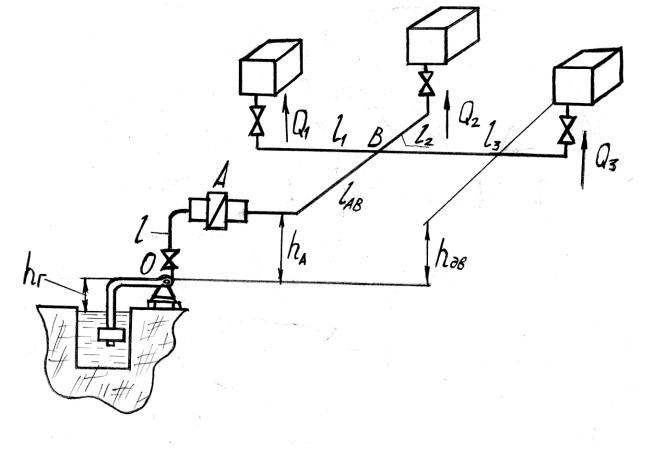

Схема централизованного снабжения представлена на рис.9.

В данной установке все потребители расположены в одной горизонтальной плоскости (на одном этаже здания), находящейся выше оси насоса на величину h_дв.

Превышение магистрального трубопровода А-В над уровнем оси насоса равно h.

Расходы жидкости Q₁,Q₂,Q₃, длины l₁,l₂,l₃,l_вx подводящих трубопроводов и длины магистрального трубопровода l и l_AB заданы.

Рис. 9

Требуется:

1. Выбрать экономичные диаметры трубопроводов подводящих и магистрального.

2. Определить потери напора по участкам и в системе в целом.

3. Построить на миллиметровой бумаге характеристики отдельных ветвей трубопровода и системы в целом.

4. Подобрать по каталогу центробежный насос и совместить характеристики насоса и системы трубопроводов (найти рабочую точку).

Если найденный на рабочей точке параметры насоса (подача и напор) не удовлетворяют заданным условиям в пределах более 5%, то следует изменить режим работы насоса одним из рассмотренных выше способов (см. раздел 8,9).

Выбор экономически наивыгоднейшего диаметра производится по формуле (16) с уточнением по ГОСТам.

Определение потерь напора на подводящих трубопроводах и на участках магистрального трубопровода производится по формулам Дарси и Вейсбаха (8, 15). Коэффициенты гидравлического трения и местных сопротивлений в зависимости от вычисленного для конкретных условий числа Рейнольдса Re могут быть определены по одной из формул, рекомендованных для различных зон турбулентного или ламинарного движения или по таблицам и справочникам [1,2].

Построение характеристик трубопровода производится по участкам графоаналитическим методом.

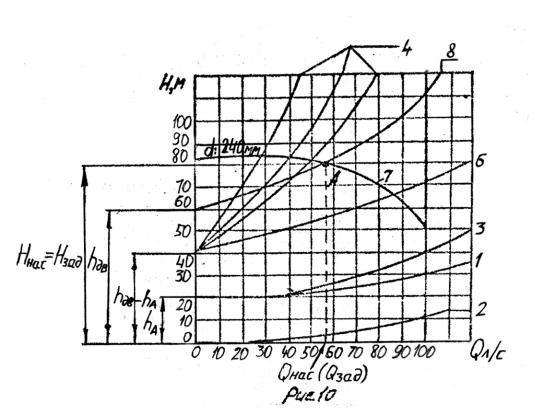

1. Строится характеристика первого участка магистрального трубопровода (от насоса до обратного клапана – точка А). Построение начала указанной характеристики производится не из начала координат, так как за ноль принята отметка оси насоса – кривая 1 на рис.10.

2. Строится характеристика второго участка магистрального трубопровода от обратного клапана (точка А) до разветвления (точка В) – кривая 2 на рис.10.

3. Обе характеристики складываются по правилу сложения характеристик последовательно соединенных трубопроводов – кривая 3 на рис.10.

4. строятся характеристики подводящих трубопроводов то точки разветвления В до соответствующих потребителей – кривые 4 на рис.10.

5. Складываются характеристики подводящих трубопроводов по правилу сложения характеристик параллельных трубопроводов – кривая 5 на рис.10.

6. Складывается суммарная характеристика подводящих трубопроводов 5 и характеристика 3 магистрального трубопроводы до точки В – кривая 6 на рис.10.

1. Характеристика трубопровода от насоса до обратного клапана;

2. Характеристика магистрального трубопровода от обратного клапана до разветвления (А-В);

3. Суммарная характеристика магистрального трубопровода от насоса до начала разветвления (точка В);

4. Характеристики трубопроводов к потребителям;

5. Суммарная характеристика подводящих трубопроводов к каждому потребителю;

6. Характеристика всего трубопровода (системы);

7. Характеристика насоса (Н-Q).

Построив суммарную характеристику всей системы (кривая 6) по , определяется положение в рабочей точке А. По рабочей точке графически определяется потребный набор .

Подбор насосов производится по суммарному расходу и найденному напору . Рабочая точка не должна выходить за пределы рекомендуемой (оптимальной) зоны, обозначенной в каталоге насоса.

При необходимости производится регулирование работы насоса.

Заканчивается работа проверкой выбранного насоса на допустимую высоту всасывания.
