1.5.Вопросы для самопроверки.

1.5.1. Каким должно быть соотношение классов точности образцового и поверяемого амперметров?

1.5.2. На шкале измерительного прибора имеется обозначение 1,0. Что это значит?

1.5.3. Что понимается под поверкой средств измерений?

1.5.4. Прибор какого класса точности следует выбрать для поверки амперметра класса 1,5; 2,5?

1.5.5. Напишите уравнение шкалы приборов магнитоэлектрической системы.

1.5.6. Классификация средств измерений.

1.5.7. Погрешности измерений.

1. 5. 8. Правила Регистра применительно к судовым электроизмерительным приборам ЭИП и измерениям.

1.5.9. Особенности работы средств измерения на судах.

1.5.10.Классификация приборов по принципу действия, условиям эксплуатации и механической прочности.

1. 5. 11. Общее устройство приборов с электромеханическими измерительными механизмами.

ЛАБОРАТОРНАЯ РАБОТА N2

Поверка вольтметра магнитоэлектрической системы

2.1.Цель работы:

2.1.1.Изучить схему поверки вольтметра;

2.1.2.Определить класс точности поверяемого вольтметра;

2.1.3.Изучить методы поверки измерительных средств.

2.2.Основные теоретические положения.

(см. лабораторную работу N1).

Для поверки вольтметра магнитоэлектрической системы образцовый и поверяемый вольтметры включают параллельно.

Измерительный механизм магнитоэлектрической системы можно включить в какую-либо электрическую цепь двумя различными способами. При схеме (Рис. 2.1.а.) через обмотку механизма, обозначенного буквой А проходит весь ток нагрузки.

Отклонение подвижной части ее от нулевого положения будет зависеть от значения тока I. В этом случае показание прибора является функцией тока нагрузки, что позволяет проградуировать его шкалу в амперах, и он будет служить амперметром.

а) б)

Рис. 2.1.

Если такой прибор дополнить достаточно большим сопротивлением Rд, соединенным последовательно с обмоткой рамки, и включить прибор, обозначенный буквой V (Рис. 2.1.б.), то через него будет проходить ток Iv, определяемый напряжением и суммой сопротивлений:

Rд + Rр,

где Rр - сопротивление обмотки рамки прибора.

В этом случае:

1

 = ----- f(Iv),

W

а так как

U

Iv = --------- ,

Rд + Rр

где Rд + Rр - постоянная величина, то можно написать, что

1

 = ------ f(U).

W

Отсюда видно, что при схеме (рис. 2.1.б.) показания прибора становятся функцией напряжения U, т.е. он служит уже не амперметром, а вольтметром.

2.3. Проведение опыта.

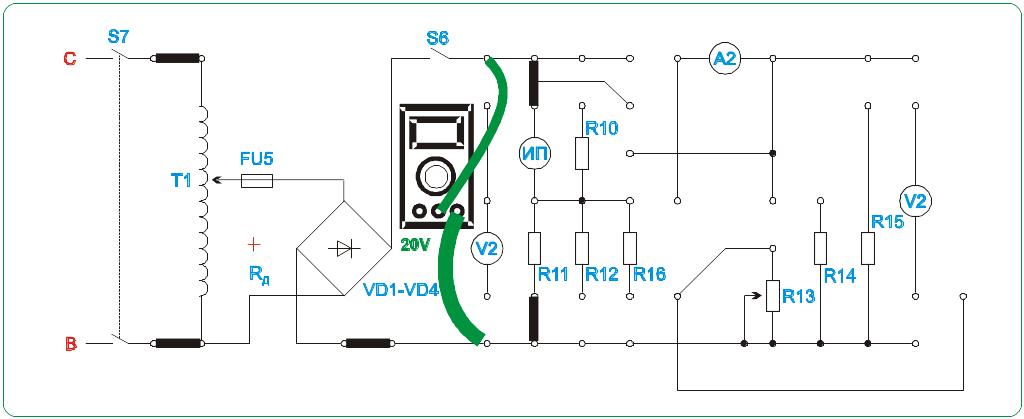

2.3.1. Соберите схему (Рис. 2.2.).

ИП - поверяемый вольтметр;

мультиметр - контрольный вольтметр;

R_Д – дополнительный регулировочный резистор.

Рис. 2.2.

2.3.2. Включите стенд тумблером «СЕТЬ», затем тумблер включения питания ЛАТРа Т1 – S7, а тумблер S6 оставьте в выключенном состоянии. Плавная регулировка осуществляется дополнительным регулировочным резистором R_Д.

В данной работе в качестве поверяемого вольтметра используется миллиамперметр ИП с добавочным сопротивлением R11 (при этом его максимальное отклонение равно 50 В), контрольным является мультиметр.

2.3.3. Установите переключателем ЛАТРа величину напряжения 50В и плавно подгоняйте дополнительным резистором R_Д до целого значения 10В, (величина контролируется по мультиметру).

Таблица 2.1.

	Опытные данные			Расчетные значения
N	Uп,B	Ход вверх Uо1,B	Ход вниз Uо2,B	Среднее значение Uo	U	0, %	U
1
2
3
4
5
6
7
8
9

2.3.4. Сделайте необходимое для расчетов количество замеров, затем установите переключатель ЛАТРа в положение 80В и вновь плавно подгоняйте дополнительным резистором R_Д до целых значений 20В, 30В, 40В, 50В.

2.3.5. По окончании работы верните все аппараты в исходное положение и отключите стенд.
