1.2 Коррекция измерений

1.2.1 Для устранения начальной погрешности преобразования входных сигналов и погрешностей, вносимых соединительными проводами, измеренное прибором значение может быть откорректировано. В ТРМ101 есть два типа коррекции, позволяющие осуществлять сдвиг или наклон характеристики на заданную величину.

1.2.2 Для компенсации погрешностей ΔR = R0 – R0.TCM, вносимых сопротивлением подводящих проводов RTCM, при использовании двухпроводной схемы подключения термопреобразователей сопротивления, к каждому измеренному значению параметра Tизм прибавляется заданное пользователем значение δ («сдвиг характеристики датчика»).На рис. 10 приведен пример сдвига характеристики для датчика TCM50M, W100 = 1,426.

1.2.3 Для компенсации погрешностей датчиков при отклонении значения W100 от номинального каждое измеренное значение параметра Tизм умножается на заданный пользователем поправочный коэффициент α («наклон характеристики датчика»). Коэффициент задается в пределах от 0,5 до 2,0. На рис. 12 и 13 приведен пример изменения наклона характеристики для датчика TCM50M W100 = 1,426.

Рис. 12. Сдвиг статической характеристики измерительного канала.

Рис. 13. Наклон статической характеристики измерительного канала.

2 Экспериментальная часть

Введение

1.1 Настоящая методика распространяется на микропроцессорные измерители-регуляторы типа ТРМ101 (в дальнейшем по тексту именуемые «приборы» или ТРМ101), предназначенные в комплекте с первичным преобразователем для измерения одного из физических параметров контролируемого объекта и отображения информации об этом параметре в цифровом виде на встроенном цифровом индикаторе. Кроме того, приборы формируют сигналы управления встроенными выходными устройствами, предназначенными для регулирования параметров объекта при эксплуатации.

1.2 Методика устанавливает и определяет порядок и способы проведения первичной, периодической и послеремонтной поверки приборов ТРМ101 в процессе их эксплуатации.

1.3 Номинальные статические характеристики (НСХ) первичных преобразователей, диапазоны измеряемых параметров, разрешающая способность прибора, а также единицы их отображения на цифровом индикаторе ТРМ101 приведены в таблице 5.

Таблица 5. Номинальные статические характеристики термопар.

1.4 Предел основной приведенной погрешности прибора при измерении входных величин не хуже ±0,5 %. Основная погрешность приводится к разности пределов измерения для первичных преобразователей с соответствующей НСХ.

Основные характеристики термометров сопротивления, на которые необходимо опираться при определении его пригодности к работе, указаны в таблице 6:

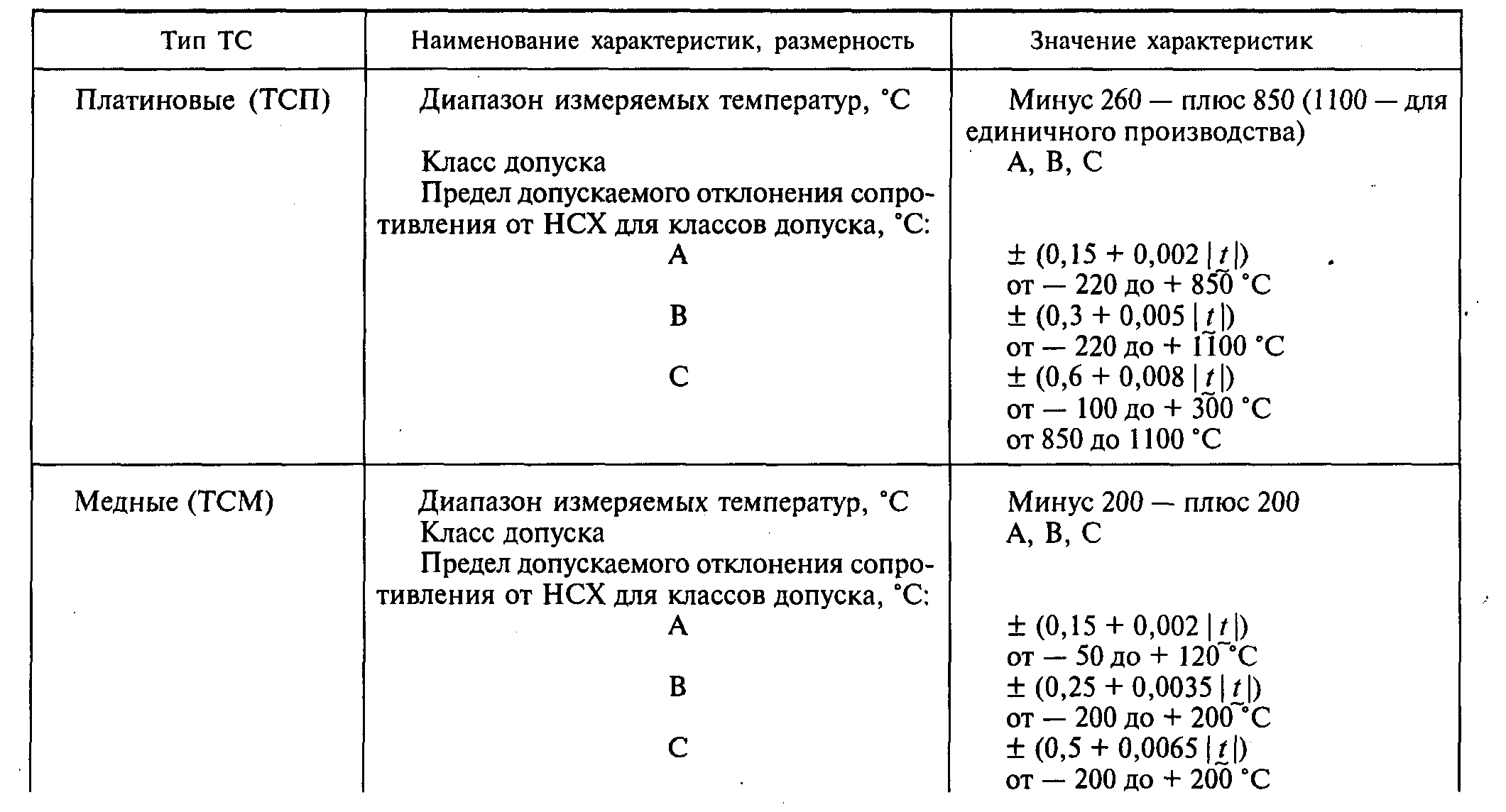

Таблица 6. Классы допуска для термометров сопротивления.

1.5 Предел основной приведенной погрешности измерительных преобразователей

«параметр–ток» не хуже ±0,5 %. Основная погрешность измерительного преобразователя приводится к диапазону выходного сигнала преобразователя.

1.6 Межповерочный интервал приборов трм101 – 2 года.

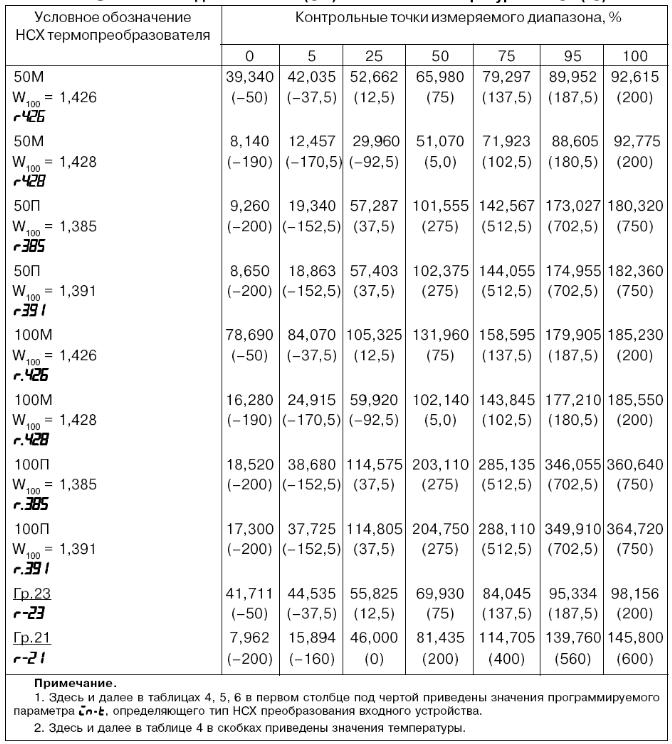

Таблица 2.Значение входного сигнала (Ом) и значение температуры по НСХ (оС)
