Конструктивно стенд оформлен в виде щитовой конструкции , внешний вид лицевой панели которой представлен на рис .2

9

10

11

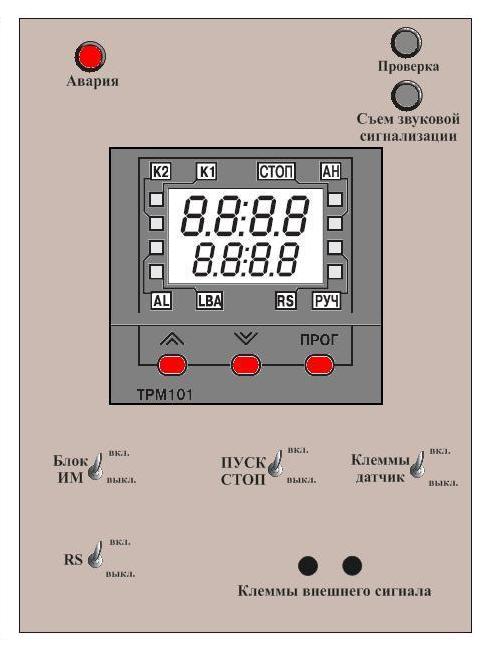

Рисунок 2. Внешний вид стенда.

1-Кнопка проверки работы сигнализации;

2-Кнопка съема звуковой сигнализации;

3-Тумблер вкл./выкл. «Клемм датчика»;

4-Вход для клемм;

5- Тумблер вкл./выкл. «RS»;

6- Тумблер вкл./выкл. «Блок ИМ»;

7- Тумблер вкл./выкл. «ПУСК СТОП»;

8-Лампочка аварийной сигнализации.

9-Кнопка ПРОГ

10-Кнопка

11-Кнопка

Устройство и работа приборов

Приборы ТРМ101 в комплекте с первичным преобразователем предназначены для

измерения физического параметра контролируемого объекта, отображения измеренного параметра на встроенном цифровом индикаторе; а также для формирования сигналов управления встроенными выходными устройствами, которые осуществляют регулирование измеряемого параметра.

Приборы ТРМ101 могут выпускаться в различных модификациях, отличающихся друг от друга типом встроенных выходных устройств.

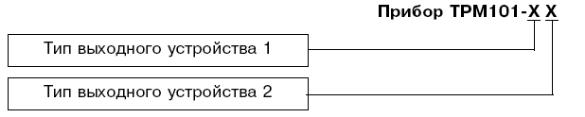

Модификации прибора соответствует следующее условное обозначение:

Тип встроенного выходного устройства 1 (2):

Р – реле электромагнитное;

К – оптопара транзисторная структуры n–p–n типа;

С – оптопара симисторная;

И – цифроаналоговый преобразователь «параметр–ток 4...20 мА»;

У – цифроаналоговый преобразователь «параметр–напряжение 0...10 В»;

Т – выход для управления внешним твердотельным реле.

Пример записи условного обозначения прибора при заказе и в документации другой продукции, где они могут быть применены:

Прибор ТРМ101_ИР ТУ 4211_005_46526536_03

Это означает, измеритель_регулятор ТРМ101, оснащенн в качестве выходных устройств цифроаналоговым преобразователем «параметр – ток 4...20 мА»и электромагнитным реле

Прибор имеет cертификат соответствия № 03.009.0106 и сертификат об утверждении типа средства измерения RU. С. 32. 004. А № 16521.

Приборы ТРМ101 могут быть использованы в системах контроля и регулирования при выполнении технологических процессов в разных отраслях промышленности и сельском хозяйстве.

Прибор может выполнять следующие функции:

1. Измерение температуры или другой физической величины;

2. Регулирование измеряемой величины по ПИД_закону путем импульсного или

аналогового управления или по двухпозиционному закону;

3. Автонастройка ПИД_регулятора на установленном объекте;

4. Ручное управление выходной мощностью ПИД_регулятора;

5. Определение аварийной ситуации при выходе измеряемого параметра за заданные границы и при обрыве в контуре регулирования;

6. Обнаружение ошибок работы и определение причины неисправности;

7. Работа в сети, организованной по стандарту RS_485, что позволяет задавать

необходимые режимы работы прибора и осуществлять контроль;

8. Дистанционное управление запуском и остановкой регулирования.

Краткая инструкция по эксплуатации приведена в приложении 1

Прибор ТРМ101 (рис 6.) изготавливается в пластмассовом полупрозрачном корпусе. Корпус имеет отверстия для вентиляции, отверстия для установки винтовых фиксаторов крепления в щит. Прибор рассчитан на установку в щите толщиной до 10мм. В комплекте имеется специальный хомут для крепления в щите.

В задней части корпуса находятся две клеммных колодки (клеммника):

– нижняя предназначена для подсоединения цепей питания и цепей управления исполнительными механизмами;

– верхняя – для подключения входного датчика, ключа к дополнительному входу и кабеля связи по интерфейсу RS485.

Рис 6. Внешний вид приборов ТРМ 101

Вид прибора ТРМ 101 в процессе работы представлен на рисунке 7:

Рис 7. Вид прибора ТРМ 101 в процессе работы

На лицевой панели прибора (рис.7) расположены элементы управления и индикации:

Верхний цифровой индикатор красного цвета отображает:

–текущие значения измеряемых величин,

–при программировании название параметра,

Нижний цифровой индикатор зеленого цвета отображает:

–значения уставок;

–при программировании значение параметра;
