2.5 Поверка статических характеристик компаратора
2.5.1 Перед началом выполнения работы проверьте, чтобы все тумблеры стенда были в положении ВЫКЛ.
2.5.2 Для определения погрешности подключить к входу магазин сопротивлений.
2.5.3 Последовательно устанавливая на компараторе, соответствующие контрольные точки.
2.5.4 Настраиваем прибор ТРМ101.
Выходим
в опцию
,
остановить регулятор-«StoP»
Выходим в опцию , и устанавливаем следующие параметры:
сдвиг
характеристики датчика – установить
в 0 (или в соответствии с результатами,
полученными в лабораторной работе №1).
наклон
характеристики датчика – установить
в 1 (или в соответствии с результатами,
полученными в лабораторной работе №1).
полоса
цифрового фильтра – установить в 0.
постоянная
времени цифрового фильтра – установить
в 0.
тип
логики компаратора – установить в
соответствии с таблицей 11:

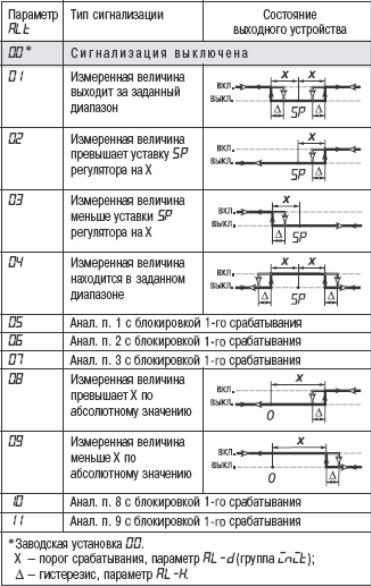

Таблица 11.Типы логики компаратора при сигнализации о выходе регулируемого параметра за заданные пределы.
Если
тип логики компаратора выбран равным,
к примеру, 1, то срабатывание компаратора
происходит при выходе регулируемой
переменной из диапазона
,
где SP
– уставка регулятора, X-порог
срабатывания компаратора,
(см.
табл. 11)-гистерезис компаратора (служит
для устранения
ненужных срабатываний из-за колебаний
контролируемой величины вокруг порогового
значения).
Следует обратить внимание, что установление порога срабатывания компаратора равным, к примеру, 40 единиц регулируемой величины при уставке 100 единиц регулируемой величины означает, что компаратор сработает при ее значении, меньшем 60 или большем 140. Таким образом, вся логика алгоритмов работы компаратора в неявном виде привязана к значению уставки регулирования. В этом случае после настройки компаратора необходимо проверить величину уставки регулятора, а именно значение параметра SP.
Рассмотрим пример системы сигнализации с типом логики 5 в системе нагревания. На рис. 18 показаны диаграммы работы компаратора без блокировки первого срабатывания, тип логики 1 (рис. 18, б), и с блокировкой – тип логики 5 (рис. 18, в). При использовании типа логики 1 в момент включения прибора, когда регулируемая величина ниже порога Туст–Х, происходит нежелательное срабатывание компаратора (заштрихованная площадь на рис. 18, б), когда реально аварийной ситуации нет. При использовании типа логики 5 нежелательного срабатывания не происходит. После включения прибора выход компаратора будет находиться в состоянии «выкл» до первого превышения порога Туст–Х , и только когда регулируемая величина снова выйдет на порог Туст–Х (этап III), выход компаратора впервые перейдет в состояние «включено» – сигнализация сработает. Далее компаратор будет работать также, как с типом логики 1.
Рис. 18. Работа компаратора с типом логики 5.
Таким образом, в режиме работы регулятора удобно использовать тип логики 5 компаратора, однако в режиме поверки или снятия статических характеристик необходимость в этом отсутствует и можно установить тип логики компаратора, равным 1. Далее конфигурируются параметры прибора, напрямую связанные с работой компаратора:
порог
срабатывания компаратора – установить
в 50.
гистерезис
компаратора – установить равным 5.
После конфигурирования всех параметров вернуться в режим “Работа”.
2.5.5 Далее подключаем клеммы к стенду.
2.5.6 Устанавливаем тумблер «клеммы» в положение ВКЛ.
2.5.7 Снимаем показания с цифрового индикатора ТРМ101 при различных значениях сопротивлений, близких к величине порога срабатывания.
Далее необходимо проверить правильность работы логики компаратора. О срабатывании компаратора сигнализирует светодиод AL (в левом нижнем углу прибора).
