5. Арматура паровых котлов
По выполняемым функциям арматуру паровых котлов можно разделить на следующие группы:
арматура для управления работой котла: питательные, топливные клапаны и клапаны отбора насыщенного и перегретого пара;
арматура системы защиты котла: импульсные, предохранительные клапаны, клапаны быстрозапорных устройств остановки котла;
арматура физико-химического контроля: клапаны отбора проб, ввода присадок, верхнего и нижнего продувания, водоуказательные приборы;
дополнительная арматура: клапаны выпуска воздуха, дренажа, присоединения к контрольно-измерительным и регулирующим приборам.

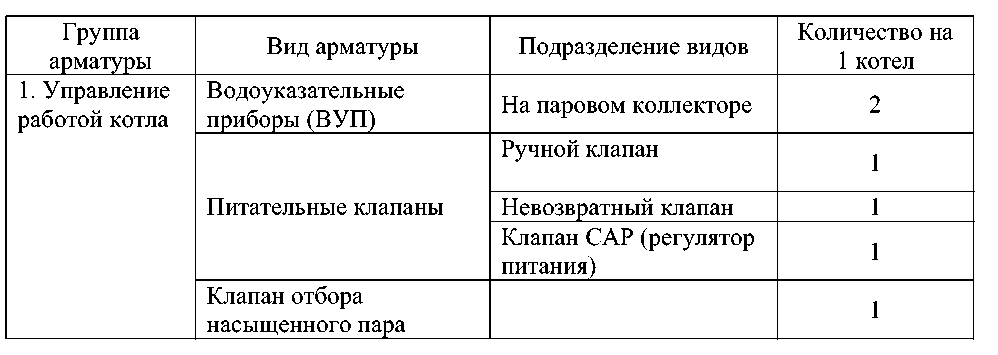

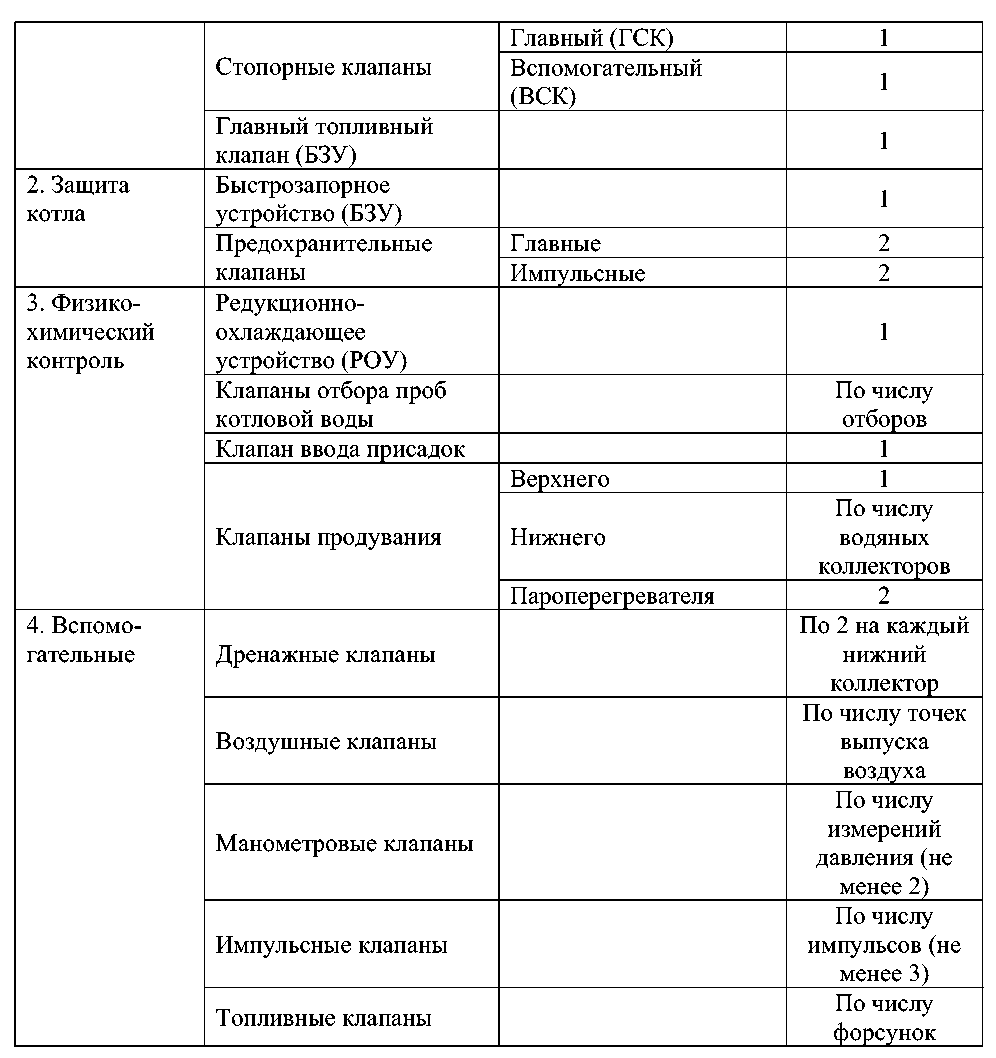

Н
абор
арматуры парового котла и ее количество
примерно одинаково для
всех разновидностей водотрубных котлов:
Главный стопорный клапан (ГСК) устанавливается на коллекторе пароперегревателя н предназначен для сообщения котла с главным паропроводом. Как правило этот клапан имеет сервомотор и входит в состав быстрозапорного устройства (БЗУ) системы аварийной защиты котла.
Вспомогательный стопорный клапан (ВСК) предназначен для отбора насыщенного пара из парового коллектора и подачи его в магистраль насыщенного пара.
Выписки из ПЭКУ:
485. Стопорные клапаны необходимо периодически осматривать и проверять в соответствии с инструкцией по обслуживанию. При каждом внутреннем осмотре котла проверять остутствие заедания тарелки клапана на штоке.
Питательные клапаны предназначены для питання котла водой. Как правило устанавливается два питательных клапана - ручной и невозвратный. Клапаны устанавливаются на питательной трубе, идущей от экономайзера к паровому коллектору. С помощью можно разобщить котел от питательного трубопровода, а невозвратный клапан предназначен для предотвращения упуска воды из котла в случае разрыва питательного трубопровода.
Топливный клапан выполняется также с сервоприводом и, как правило, вместе с ГСК входит в быстрозапорное устройство системы аварийной защиты. С помощью этого клапана производится быстрое отключение топочных устройств от топливной магистрали.
Предохранительные клапаны предназначены для защиты котла при повышении давления пара выше допустимого. Простейший предохранительный клапан представляет собой пробку в стенке парового коллектора. На одну сторону пробки давит пар, на другую - пружина. При превышении давлением пара усилия действия пружины клапан открывается и стравливает пар в атмосферу.
В современных котлах должно устанавливаться не менее 2-х предохранительных клапанов. В котлах с давлением выше 40 кгс/см2 устанавливаются сдвоенные предохранительные клапаны - импульсные и главные. В таких клапанах сначала срабатывает импульсный клапан, и пар из коллектора котла поступает на поршень сервопривода главного предохранительного клапана, открывая его. Предохранительные клапаны имеют также ручной привод для их принудительного открытия -«подрыва».
Выписка из ПЭКУ:
478. Предохранительные клапаны являются важнейшими элементами котла и требуют тщательного ухода и постоянного наблюдения за их исправным состоянием.
480. Исправный предохранительный клапан должен:
а) открываться при назначенном давлении на достаточную величину;
б) оставаться открытым до тех пор, пока давление в котле не снизиться до определенной величины, после чего автоматически закрываться;
в) открываться и закрываться четко и плотно без пропусков пара перед открытием и после закрытия.
Если предохранительный клапан действует исправно, то, как правило, его не следует разбирать для осмотра. Частые переборки предохранительных клапанов вредны, так как при сборке трудно учесть изменения размеров деталей при нагревании.
481. Предохранительные клапаны следует регулировать так, чтобы травление пара начиналось при превышении давления на 5 %, а прекращение травления происходило при уменьшении давления пара в котле не больше чем на 5 % ниже рабочего давления. Давление, при котором происходит регулировка предохранительных клапанов, зависит от рабочего давления пара в котле и указывается в инструкции по обслуживанию.
При двух предохранительных клапанах регулировка производится на подрыв при разных давлениях. Разница в величине давлений подрыва не должна превышать 0,5 - 1,0 кгс/см2. При регулировке одного клапана второй должен быть зажат упорной гайкой. Рекомендуется начинать регулировку с клапана, который должен открываться при большем давлении. Перед регулировкой предохранительных клапанов под паром следует продуть котел верхним продуванием.
483. После переборки и ремонта предохранительные клапаны должны быть проверены на плотность гидравлическим и паровым испытанием. Гидравлические и паровые испытания проводятся независимо друг от друга.
484. Предохранительные клапаны должны быть всегда опломбированы. При срыве пломбы произвести внеочередную проверку и регулировку предохранительных клапанов.
Клапаны продувания котла, отбора проб и ввода присадок входят в состав соответствующих систем, поддерживающих необходимый водный режим работы котла.
Воздушные клапаны устанавливаются на всех верхних точках полостей котла и предназначены для выпуска воздуха при заполнении котла водой и при вводе его в действие.
Дренажные клапаны устанавливаются на всех нижних точках пароводяного тракта котла и предназначены для спуска воды из котла. Некоторые дренажные клапаны выполняют роль клапанов нижнего продувания.
Импульсные клапаны предназначены для сообщения импульсных трубопроводов с точками отбора импульсов в систему автоматического регулирования и защиты котла.
Водоуказательные приборы (ВУП) устанавливаются на паровом коллекторе котла со стороны переднего фронта (стороны обслуживания) и предназначены для визуального контроля за уровнем воды в паровом коллекторе котла. На всех паровых котлах устанавливается не менее 2-х ВУП. Работа котла разрешается только с двумя исправными ВУП.
Выписки из ПЭКУ:
46. Наблюдение за уровнем воды должно вестись непрерывно по ВУП в соответствии с инструкцией по обслуживанию котла и VRE? Независимо от того, питается котел вручную или автоматически. При автоматическом питании котла, также как и при ручном, необходимо иметь специальную вахту для управления и наблюдения за питанием котла. При обнаружении неисправностей при автоматическом питании перейти на ручное питание, устранить неисправности в соответствии с инструкцией по обслуживанию котла и МКУ.
47. При дистанционном управлении котлом из ПДУ контроль за уровнем воды осуществлять не менее чем по двум дистанционным указателям уровня с автономными датчиками. Периодически, но не реже одного раза в час, при условии одинаковых показаний ДУУ сверять их показания с показаниями ВУП, расположенных на котле. Если показания ДУУ отличаются друг от друга или от показаний ВУП, расположенных на котле, принять меры к устранению неисправностей.
При выходе из строя одного ДУУ исправить его или заменить. На другом приборе разрешается работать не более 20 мин.
При неисправной работе ДУУ снизить нагрузку и перейти на управление питанием котла с местного поста в соответствии с инструкцией по обслуживанию котла и МКУ.
В случае контроля уровня воды по ДУУ при неисправности обоих ВУП, установленных на котле, котел может работать не более 20 мин.
При управлении питанием с местного поста в случае выхода из строя одного ВУП усилить наблюдение за уровнем воды по другому ВУП и немедленно приеять меры по замене его запасным, доложив вахтенному инженеру-механику. Действие котла с одним ВУП свыше 20 мин. категорически запрещается. При выходе из строя двух ВУП действие котла немедленно прекратить и доложить вахтенному инженеру-механику.
Для контроля за исправностью ВУП необходимо их продувать в соответствии с инструкцией но не реже двух раз за вахту.
61. Наиболее опасным является питание котла после упуска воды, так как подача воды на раскаленные поверхности нагрева может увеличить объем повреждений котла. Поэтому питание котла водой при упуске воды запрещается.
Как правило, на всех типах водотрубных котлов устанавливается следующий «стандартный» набор арматуры:
На паровом коллекторе:
ручной питательный клапан (один или два);
автоматический питательный клапан;
питательные невозвратные клапаны;
главные предохранительные клапаны (не менее двух);
импульсные предохранительные клапаны;
контрольные предохранительные клапаны;
вспомогательный стопорный клапан;
водоуказательные приборы (не менее двух: левый и правый);
клапан верхнего продувания;
сообщительные клапаны к конденсационному сосуду;
импульсный клапан к регулятору питания;
клапан отбора проб котловой воды;
клапаны выпуска воздуха на пароперепускной трубе, конденсационном сосуде и вспомогательном стопорном клапане;
клапаны пароохладителя (в случае, если в состав котла входит пароохладитель).
На водяном коллекторе:
- клапаны нижнего продувания котла (не менее двух).
На верхнем коллекторе пароперегревателя:
- импульсный клапан к регулятору питания; -клапан выпуска воздуха.
На нижнем коллекторе пароперегревателя:
главный стопорный клапан (ГСК);
два дренажных клапана;
импульсный клапан к БЗУ;
импульсный клапан к РДП;
клапан продувания ГСК.
На экономайзере и сообщительной трубе:
клапан дренажа экономайзера;
клапан кислотной промывки котла;
клапан выпуска воздуха.
