ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ.
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ МАШИНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ «МАМИ»
Кафедра «Экология и безопасность жизнедеятельности»
Лабораторная работа №1
«Исследование и расчет системы
защитного заземления»
Студент: |
Канаев Р.А. |
Группа: |
8АС-6 |
Преподаватель: |
Курмышева А.Н. |
МОСКВА 2014г.
Цель работы: изучить методы измерения сопротивления и расчета заземляющих устройств электроустановок.
Задачи
Изучение основ обеспечения электробезопасности на машиностроительных предприятиях
Изучить некоторые вопросы нормирования, расчета и измерения заземляющих устройств
Ознакомиться с аппаратурой для измерения заземляющих устройств
Теоретическая часть
Система стандартов безопасности труда определяет электробезопасность как систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электрического поля и статического электричества.
Действие электрического тока на организм
Воздействие электричества на человека зависит от физических характеристик электрического поля (постоянный или переменный, напряжение, частота, величина тока и т.п.), индивидуальных особенностей человека, в частности, полного сопротивления тока человека, а также схемы включения человека в цепь и длительности протекания тока через него.
Электрическое сопротивление тела человека складывается из сопротивления кожных покровов и сопротивления внутренних тканей и зависит не только от индивидуальных особенностей человека, но и от характеристик тока и окружающей среды.
Влияние вида электрических сетей на безопасность поражения человека током
В нашей стране применяются следующие виды электрических сетей:

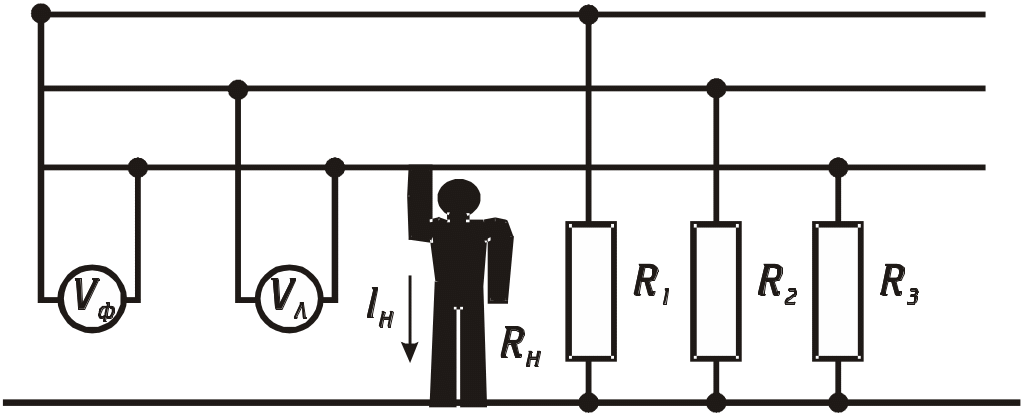

Рис. 1 «Трехфазная трехпроводная система с изолированной нейтралью»:
Рис. 2 «Трехфазная четырехпроводная система с заземленной нейтралью»:
В первом случае через человека при случайном соприкосновении с фазой протекает ток:
А.
Во втором случае:
А.
IH – ток, проходящий через человека;
RH – сопротивление человека;
R43 – сопротивление изоляции;
UФ – фазное напряжение
Видно, что в сетях в сетях с изолированной нейтралью ток, протекающий через человека, при случайном соприкосновении в основном зависит от состояния изоляции фаз.
Классификация производственных помещений по степени опасности поражения электрическим током.
По опасности поражения человека электрическим током помещения подразделяются на следующие категории:
Помещения особо опасные – характеризуются наличием одного из следующих условий, создающих особую опасность: повышенная влажность, химически активная среда, два или более условия повышенной опасности одновременно. Это гальванические участки и цеха, литейные цеха, кузнечные цеха и др.
Помещения с повышенной опасностью – характеризуются наличием в них одного из условий, создающих повышенную опасность: сырость, токопроводящая пыль, токопроводящий (металлических, железобетонных, кирпичных и т.п.) пол, высокая температура, возможность одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям здания, механизмам и т.д. с одной стороны, и к металлическим корпусам электрооборудования - с другой. К ним, как правило, относятся механообрабатывающие и механосборочные участки и цехи.
Помещения без повышенной опасности характеризуются отсутствием условий, создающих повышенную опасность или особую опасность. К этой категории относятся, например, помещения конструкторских бюро.
Защитное заземление. Применение (самостоятельное и дополнительное). Принцип действия защитного заземления.
Защитное заземление представляет собой преднамеренное электрическое соединение земли или ее эквивалента (заземлителей) и металлических частей электроустановки, не находящихся под напряжением, но могущих оказаться под таковым в случае возникновения пробоя в электрооборудовании. Благодаря наличию защитного заземления между корпусом защищаемой установки и землей создается замкнутая электрическая цепь достаточно малого сопротивления. При замыкании какой-либо фазы на корпус заземленного электродвигателя образуется цепь замыкания через точку замыкания и заземляющее устройство. Человек, случайно коснувшийся в это время корпуса, включится в цепь замыкания тока параллельно цепи заземляющего устройства. При этом он подвергается воздействию разности потенциалов, которая возникает в цепи тока замыкания на землю между точками соприкосновения и является частью напряжения по отношению к земле. Таким образом, величина напряжения зависит от напряжения в точки прикосновения.
,
где R – коэффициент прикосновения, YЗ – сила тока, RЗ – сопротивление заземлителя растеканию тока в земле.
Как дополнительная мера безопасности заземление рассматривается в сетях до 1000В с глухо-заземленной нейтралью. В силу этого оно приравнено к повторным заземлителям.
