Опыт №4. Опыт силовые линии электрического поля.
Цель: выяснить направление силовых линий точечных зарядов с помощью султанов.
Оборудование:
Султаны на изолирующих штативах
Электрофорная машина
Провода соединительные

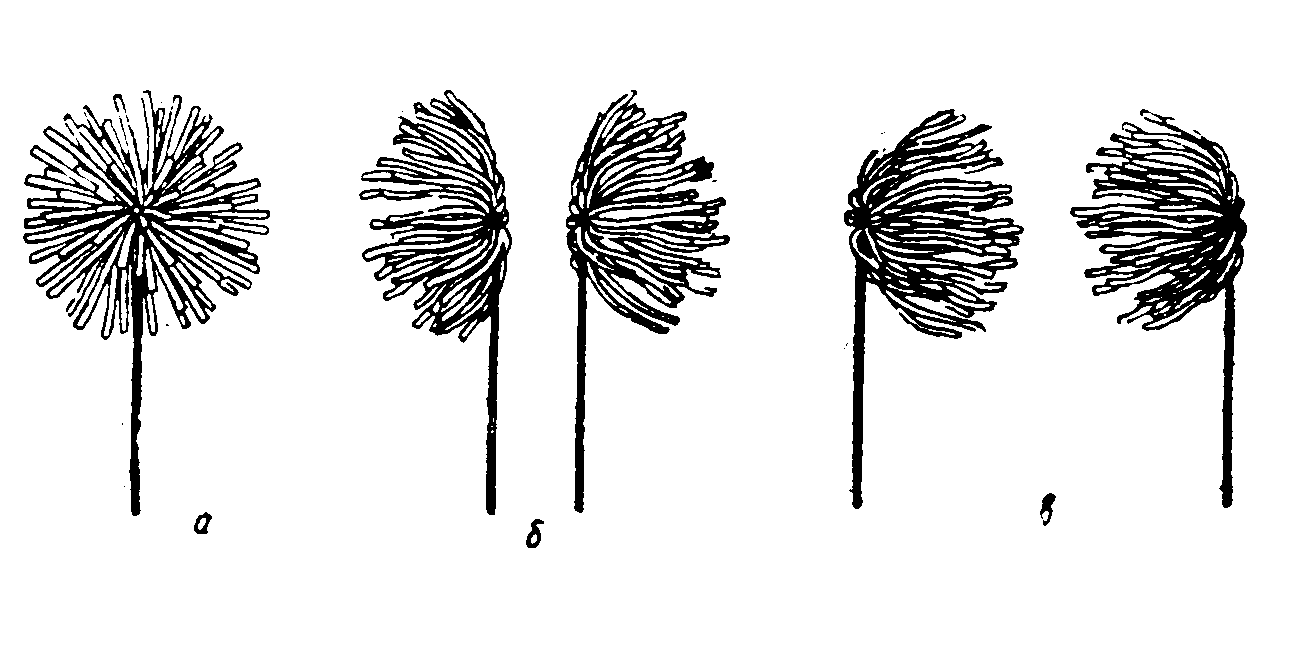

Рис. 2.7.Заряженные султаны: (а) одиночный, (б) заряженные одноименно, (в) заряженные разноименно.
Ход работы.
1.Простейшая демонстрация электрических силовых линий выполняется при помощи султанов, которые устанавливаются на изолирующих штативах и заряжаются хорошо наэлектризованной палочкой или от электрофорной машины.
2.Сначала показыва.ют опыт с одним заряженным султаном и обращают внимание на радиальное положение бумажных полосок (рис.2.7., а).
3.Затем заряжают оба султана одноименными (рис. 2.7., б) и разноименными зарядами (рис.2.7., в) и показывают искривление при отталкивании и притяжении.
а б
в г

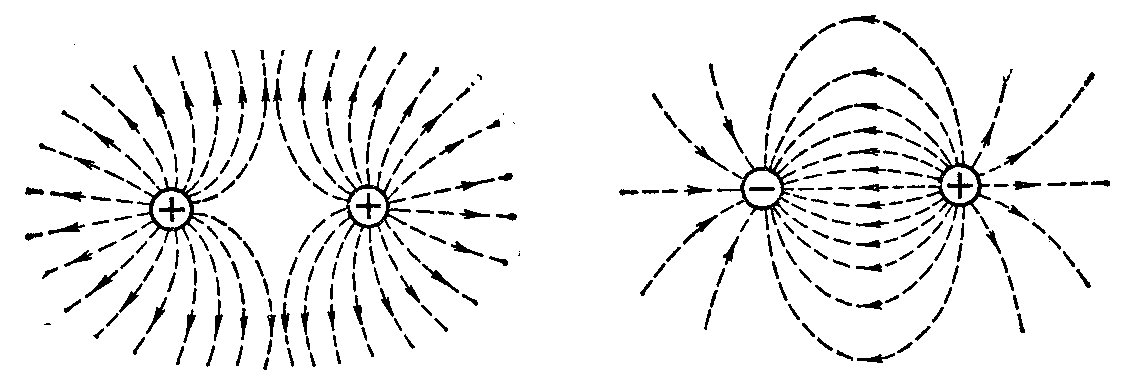

Рис.2. 8.
На рис. 2.8 изображены силовые линии электрических полей в простейших случаях:
а, б) уединенный точечный заряд (“+”или “-” );
в) два одноименных точечных заряда;
г) два разноименных точечных заряда.
Вывод: в зависимости от расположения заряда силовые линии деформируются.
Глоссарий.
Электрический заряд - источник электромагнитного поля, связанный с материальным носителем; внутренняя характеристика элементарной частицы, определяющая ее электромагнитное взаимодействие.
Электрическим полем называется особая форма существования материи, способная передавать электрическое взаимодействие.
Напряженность — это физическая величина, численно равная силе, действующей на единичный положительный заряд, помещенный в данную точку поля.
Силовые линии — это линии, касательные к которым в каждой точке совпадают с направлением силы, действующей на положительный заряд, помещенный в эту точку.
