7.3. Порядок виконання експериментів

До початку монтажу схеми треба підключити лабораторний стенд до мережі, увімкнути тумблер “мережа-ввімк.” і виставити мінімальне значення напруги блоку живлення по вольтметру стенда PV1. Вимкнути тумблер. Провести монтаж схеми згідно з рис. 7.1,г і виставити мінімальне значення напруги на виході потенціометра R1 по вольтметру PV2.

7.3.1. Дослідження випрямного діода

Підключити випрямний діод VD1 у прямому напряму (рис. 7.1,а,г).

Змінюючи струм від нуля до максимально допустимого значення за допомогою потенціометра R1 та регулятора блоку живлення БЖ, зняти пряму гілку ВАХ діода I_пр(U_пр) (7-8 точок). Значення струму I_пр та напруги U_пр занести у табл.7.4.

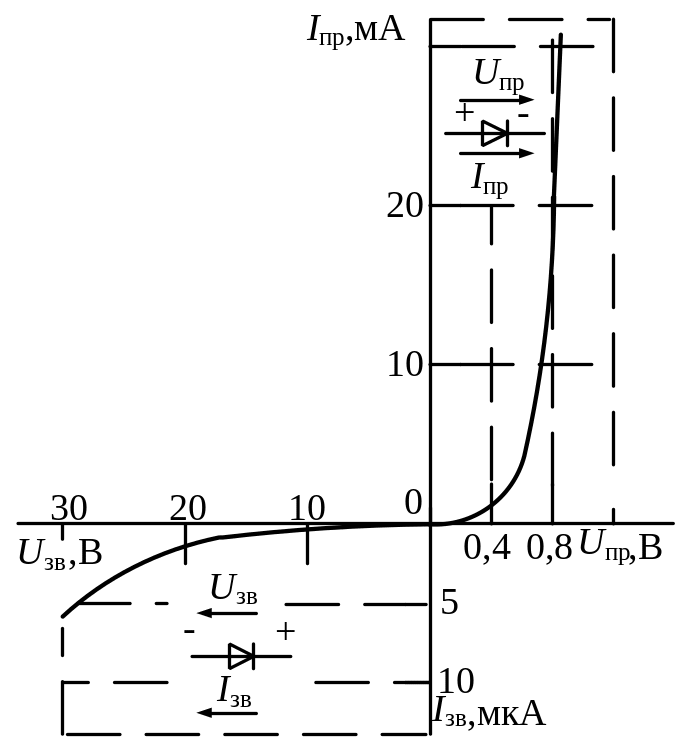

Зразок ВАХ випрямного діода є на рис. 7.2.

Рисунок 7.2

Рисунок 7.3

Таблиця 7.4

Uпр, В	0
Iпр, мА	0
Uзв, В	0
Iзв, мА	0

Вимкнути напругу та здійснити зворотне вмикання діода. Провести зняття зворотної гілки ВАХ I_зв(U_зв), змінюючи напругу від нуля до максимально можливого значення (достатньо 3-4 точок). Результати вимірювань внести у табл.7.4.

7.3.2. Дослідження стабілітрона

Замість випрямного діода підключити у схему стабілітрон VD2 (рис.7.1,б,г).

При цьому експерименті треба брати до уваги, що на зворотній гілці вольт-амперної характеристики раптово виникає і швидко зростає струм стабілізації, тоді як напруга змінюється дуже повільно (робоча частина ВАХ стабілітрона).

Зразок ВАХ стабілітрона є на рис. 7.3.

Провести зняття ВАХ стабілітрона тим же способом, що і для випрямного діода, але при зворотному вмиканні вже треба зняти 6-7 точок. Результати занести у табл.7.5

Таблиця 7.5

Uпр, В	0
Iпр, мА	0
Uзв, В	0
Iзв, мА	0

7.3.3. Дослідження диністора

Експериментальне дослідження диністора проводиться за схемою, що зображена на рис. 7.1,в,г, додержуючись такого порядку.

Провести зняття прямої гілки ВАХ диністора I_пр(U_пр). Для цього, збільшуючи напругу від нуля за допомогою потенціометра R1, треба визначити напругу U_ввімк та струм I_ввімк ввімкнення диністора та занести результати у табл.7.6.

Таблиця 7.6

Uпр, В

Uввімк, В

Uвідкр, В

Uвідкр max, В

Uутр, В

Uзв, В

0

0

Iпр, мА

Iввімк, мА

Iвідкр, мА

Iвідкр max, мА

Iутр, мА

Iзв, мА

0

0

Рисунок 7.4

Далі, повернувшись до нульового значення напруги і змінюючи її від нуля до U_ввімк, зняти три точки характеристики, та занести ці дані в ту ж таблицю. Зафіксувати значення напруги U_відкр та струму I_відкр у відкритому стані диністора і далі зняти ще три точки, піднявши струм до максимально можливого значення для цього диністора I_{відкр max}. Зменшуючи струм від максимального значення, визначити струм утримання I_утр, та відповідну напругу утримання U_утр. Занести ці виміри у табл.7.6.

Провести зняття зворотної гілки ВАХ I_зв(U_зв), змінюючи напругу від нуля до максимально можливого значення (достатньо трьох точок). Результати вимірювань внести також у табл.7.6.

Зразок ВАХ диністора є на рис. 7.4.
