6.4. Обробка результатів експериментів і оформлення роботи

6.4.1. Зробіть необхідні розрахунки величин, поданих у табл.6.3 в графах «обчислене», керуючись наступними співвідношеннями:

ковзання ;

активна потужність, яка подається з мережі до асинхронного двигуна,

;

корисна механічна потужність на валу двигуна ;

ККД двигуна ;

коефіцієнт потужності cos₁ .

6.4.2. Визначте за даними табл.6.2 номінальний, максимальний й пусковий моменти, номінальне і критичне ковзання та критичну частоту обертання за означеними нижче формулами і результати занесіть у табл.6.4:

; ; ;

; ; .

Таблиця 6.4

			-	-	об/хв

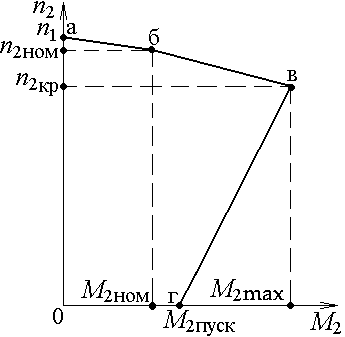

6.4.3. Побудуйте для двигуна розрахункову апроксимовану механічну характеристику за прикладом рис. 6.2 по точках а, б, в, г з координатами а(0, n₁), б

Рисунок 6.2

(M_2ном, n_2ном), в(M_2max, n_2кр), г(M_2пуск, 0), використовуючи дані табл.6.2 і 6.4.

Порівняйте результати експерименту з розрахунком.

6.4.4. Використовуючи дані розрахунку табл.6.3, побудуйте на одному графіку робочі характеристики , , cos₁ , двигуна, що досліджується. Нанесіть на графіки величини, які відповідають номінальному режиму.

К о н т р о л ь н і з а п и т а н н я

1. Зобразіть будову трифазного асинхронного двигуна з короткозамкненим ротором і поясніть принцип його дії.

2. Які умови забезпечують створення в АД обертового магнітного поля? Якою формулою визначається частота обертання цього поля?

3. Поясніть, які труднощі виникають при пуску в хід трифазних АД і які існують можливості для подолання цих ускладнень на практиці?

4. Які втрати потужності виникають в АД при його роботі?

5. Що називається ковзанням АД? Яким виразом воно визначається і в яких межах змінюється при роботі машини в режимі двигуна?

6. Як впливає величина напруги живлення на обертовий момент асинхронного двигуна?

7. Наведіть механічну характеристику АД, вкажіть на ній характерні точки: ідеального холостого ходу, номінального навантаження, максимального і пускового моментів.

8. Наведіть і поясніть вигляд механічних характеристик трифазного АД при різних величинах напруги живлення.

9. За яких умов асинхронний двигун працює стійко і яка ділянка механічної характеристики відповідає цій умові?

10. Назвіть способи регулювання частоти обертання асинхронного двигуна з короткозамкненим ротором.

Л а б о р а т о р н а р о б о т а 7

ДОСЛІДЖЕННЯ НАПІВПРОВІДНИКОВИХ

ВИПРЯМНОГО ДІОДА, СТАБІЛІТРОНА ТА ДИНІСТОРА

7.1. Мета роботи

Мета роботи – вивчення устрою та принципу дії напівпровідникових випрямного діода, опорного діода (стабілітрона) та діодного тиристора (диністора), а також експериментальне дослідження вольт-амперних характеристик (ВАХ) цих приладів. Зразки їх ВАХ є на рис. 7.2, 7.3 і 7.4, відповідно.

7.2. Об’єкт досліджень

Електричну схему експерименту подано на рис. 7.1. Випрямний діод VD1, стабілітрон VD2 та диністор VS1, які є двоелектродними напівпровідниковими приладами, зображені, відповідно, на рис. 7.1,а,б,в; схема живлення та вимірювання – на рис. 7.1,г.

а б в г

Рисунок 7.1

Блок живлення (БЖ) забезпечує регулювальну постійну напругу 15 В (а якщо потрібно, й 30 В), яка вимірюється вольтметром PV1 цього блоку. Регулювати напругу можна також за допомогою змінного резистора R1 (він має опір 2,2 кОм), який включено за схемою потенціометра. Для обмеження струму використовується баластний резистор R2 (300 Ом). Міліамперметр PA1 та вольтметр PV2 застосовуються для вимірювання струму та напруги, які діють на прилади, що вивчаються. Прилади мають бути по черзі підключеними до гнізд XS1 та XS2 за допомогою відповідних штирів XP1–XP6.

Кожний прилад треба підключати два рази: перший – в прямому напрямі, як зображено на рис. 7.1, другий – у зворотному напрямі (для цього достатньо перевернути даний прилад, тобто поміняти місцями його штирі).

До початку роботи треба визначити типи приладів, що досліджуються, та внести у табл.7.1, 7.2 та 7.3 значення їх головних параметрів. У цих таблицях для прикладу подано параметри імовірних типів приладів.

Таблиця 7.1

Тип випрямного діода	Прямий струм, А	Пряма постійна напруга, В	Зворотна максимальна напруга Uзв.max, В	Постійний зворотний струм при Iзв.max, мА
КД209А	0,1	1,0	400	0,1

Таблиця 7.2

Тип стабілі-трона	Напруга стабілізації Ucт, В	Струм ста- білізації мі- німальний, мА	Струм стабі-лізації мак-симальний, мА	Прямий максималь-ний струм, мА	Диферен-ційний опір, Ом
Д814А	7...8,5	3	40	50	6

Таблиця 7.3

Найменування параметрів диністора типа КН102Г	Значення параметрів
Граничний прямий струм Iпр.max, мА	200
Напруга у відкритому стані при Iпр.max, Uвідкр, В	1,5
Мінімальний струм у відкритому стані Iпр.min, мА	15
Постійна максимальна пряма напруга в закритому стані Uз.с.max, В	14
Постійний струм у закритому стані при Uз.с.max, Iз.с., мкА	80
Максимальна постійна зворотна напруга Uзв.max, В	10
Зворотний струм при Uзв.max, Iзвор, мА	0,5
