ГОУВПО «СМОЛЕНСКАЯ ГОСУДАРСТВЕННАЯ МЕДИЦИНСКАЯ АКАДЕМИЯ РОСЗДРАВА»

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ЗДРАВООХРАНЕНИЮ И СОЦИ- АЛЬНОМУ РАЗВИТИЮ»

Кафедра медицинской и биологической физики

Тема: Медицинская электроника Лабораторная работа 3э

Изучение усилителя электрических сигналов

Студент:

Группа:

Преподаватель:

Дата:

Смоленск

    1. Цели работы

  1. Снять амплитудную и частотную характеристики усилителя;

  2. Уметь определять по ним основные метрологические характеристики усилителя – коэффициент усиления, динамический диапазон, частот- ный диапазон на уровне затухания 3дб;

  3. Сделать вывод о возможности использования данного усилителя в ка- честве усилителя биоэлектрических сигналов.

Основные понятия

Знать основные метрологические характеристики усилителя. Усилительный каскад на транзисторе и принцип его работы.

Приборы и принадлежности

Звуковой генератор, электронный усилитель, ламповый вольтметр перемен- ного тока, соединительные провода.

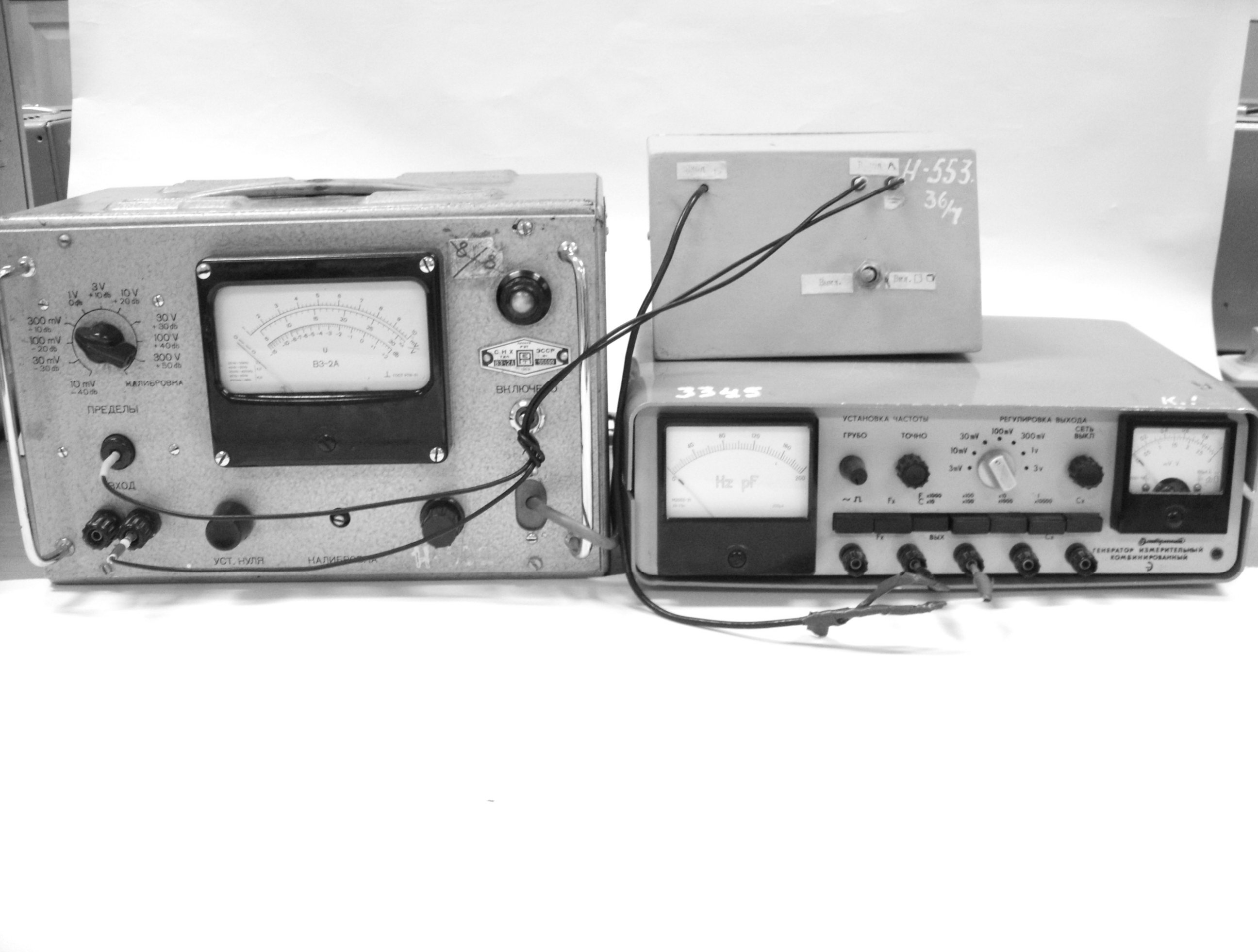

Рис.1. Внешний вид экспериментальной установки

    1. Краткое теоретическое введение

Метрологические характеристики усилителя определяются по графикам амплитудной и частотной характеристики. Для снятия амплитудной и частотной

характеристик используются, кроме усилителя, звуковой генератор и ламповый милливольтметр, соединённые по схеме, показанной на рисунке:

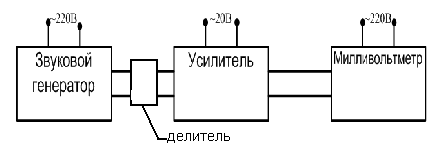

Рис.2. Блок-схема экспериментальной установки

Усилитель подключается к звуковому генератору через делитель напряже-

ния, который находится на входе усилителя. Коэффициент делителя m =

1 .

100

Делитель позволяет снизить входной сигнал усилителя до уровня опти- мального и исключить возможные амплитудные искажения усилителя.

Основные метрологические характеристики (теоретические) и пара- метры убп:

      1. Коэффициент усиления усилителя:

Kус = Uвых/Uвх (1)

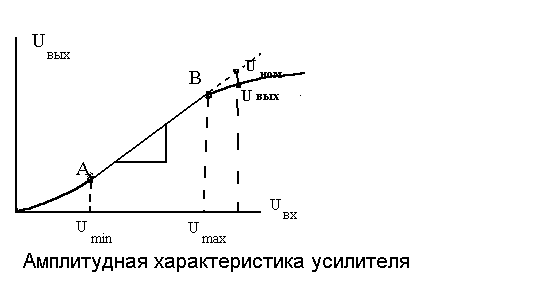

2.Номинальный коэффициент усиления:

Кном = 6 В/Uсигн. min (2)

Калибровка усилителя методический приём борьбы с амплитудными (нелинейными) искажениями.

  1. Коэффициент нелинейных искажений:

Кн.и. = (Uном - Uвых)/Uном (3)

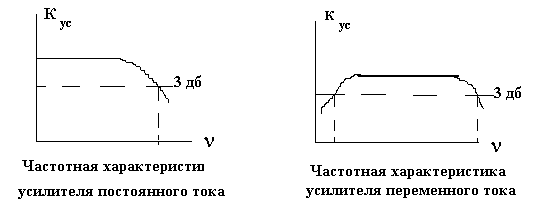

  1. Рабочий диапазон воспроизводимых частот усилителя - диапазон ча- стот, в котором допустимы 30% частотные искажения.

  1. Входное сопротивление усилителя:

Rэ-к

Е Iвх Rвх Iвх

Uвх убп

Е - ЭДС источника биопотенциалов;

Rэ-к - переходное сопротивление электрод-кожа;

Rвх - входное сопротивление усилителя биопотенциалов;

Iвх - величина входного тока, обусловленного напряжением входного сигнала Е;

Uвх - величина входного напряжения УБП. Rвх должно быть более 109 Ом

Основные требования к УБП:

    1. mус mсигнала - иначе возникнут амплитудные искаже ния

    2. н ус ≤ н сигнала - иначе возникнут частотные искажения

    3. в ус в сигнала

Практическая часть

Снятие амплитудной характеристики усилителя

Включить после разрешения преподавателя звуковой генератор и ламповый вольтметр в сеть с напряжением 220В, а усилитель к источнику питания с напряжением 20В.

Установить на генераторе частоту 1000Гц.

Подавая от звукового генератора на делитель усилителя напряжение от 0 до 30мB, через каждые два милливольта измерять напряжение на вы- ходе усилителя. Полученные данные занести в таб.1.

Таблица 1

№ п/п

Выходное напряжение генератора Uген., мВ.

Входное напряжение усилителя

Uвх.=Uген.1 , мВ.

100

Выходное напряжение усилителя Uвых., В.

Необходимость делителя пояснена на стр.95.
