Система My-Jevis

My-JEVis является серверной системой для обработки и визуализации данных, разработанной EnvidatecGmbH. Общие функциональные возможности системы My-JEVis представлены ниже:

• считывание данных с портов;

• хранение и распределение данных в структуру базы данных;

• непрерывная обработка данных, таких как индивидуальные расчеты и сигналы тревоги;

• визуализация данных на веб-интерфейсе My-JEVis.

My-JEVis состоит в связи со всеми установленными портами данных, используя несколько видов коммуникации. Что касается My-JEVis, порт данных – любое устройство данных. Это может быть FTP-сервером, системой управления зданием, или полевым устройством, поддерживающим совместимый интерфейс считывания данных с системой My-JEVis. Данные периодически собираются и сохраняются в базу данных. Необработанные данные, импортированные считыванием с портов, интерпретируются и непрерывно обрабатываются.

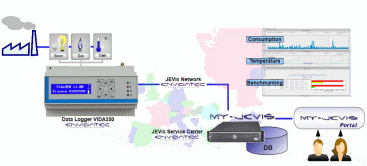

Рисунок 105. Структура системы My-Jevis.

Система My-JEVis обеспечивает Java-основанный веб-интерфейс, разработанный EnvidatecGmbH. Веб-интерфейс My-JEVis предлагает централизованное решение для мониторинга данных, сосредоточенное на визуализации полученных данных. Чтобы соответствовать этому, система My-JEVis поставляется с веб-приложениями, позволяющими производить полный просмотр всех полученных данных.

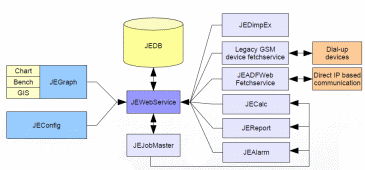

Рисунок 106. Программная архитектура системы My-Jevis.

Существенным преимуществом системы My-JEVis является применимость для множества различных источников данных и веб- ориентированное программное обеспечение для мониторинга, работающее в любом стандартном Java-совместимом веб-браузере. Самые общие используемые приложения сети – программные модули:

• JEChart;

• JEBench.

Модуль JEChart является графическим интерфейсом пользователя(GUI), который предлагает графики и сравнения данных, таких как потребление, переключение состояний или расходов. JEChart позволяет нарисовать линии гистограммы и поддерживает различные дополнительные графические опции, такие как масштабирование и, выделенный цветом, порог визуализации.

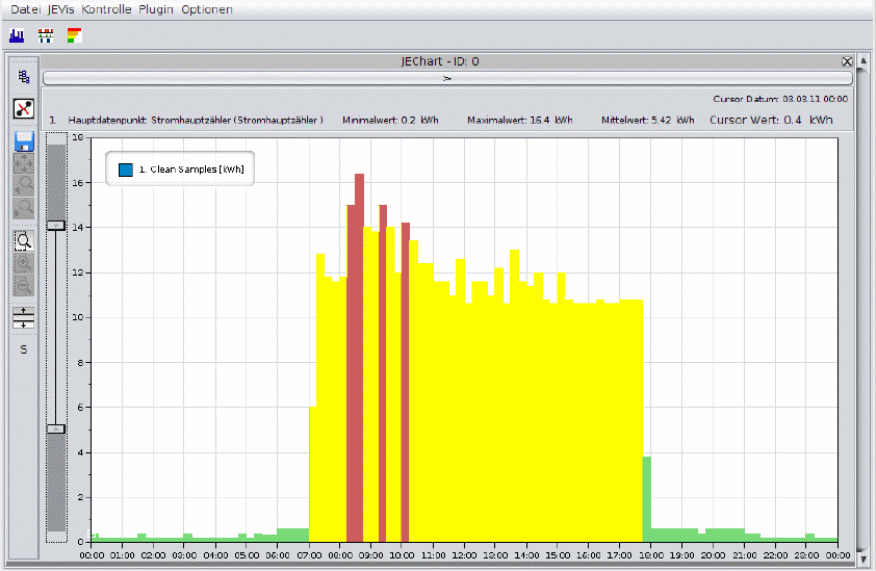

Рисунок 107. Компонент JEChart.

Другим веб-компонентои системы My-JEVis является JEBench - инструмент для тестирования. Модуль JEBench позволяет создавать ранжирование по широкому диапазону данных.

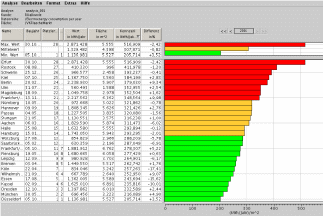

Рисунок 108. Компонент JEBench.

Возможности JEGraph.

JEGraph позволяет использовать несколько инструментов как плагины, в одном окне.

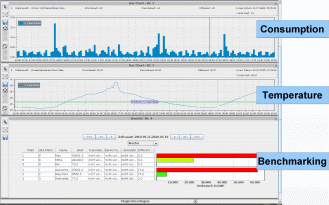

Рисунок 109. Компонент JEGraph.

Некоторые свойства JEGraph:

• Неограниченное количество возможных плагинов;

• Свободный выбор графических плагинов для объединия:

• Плагины могут быть связаны с другими плагинами;

• JEGraph – Инструмент Лупа.

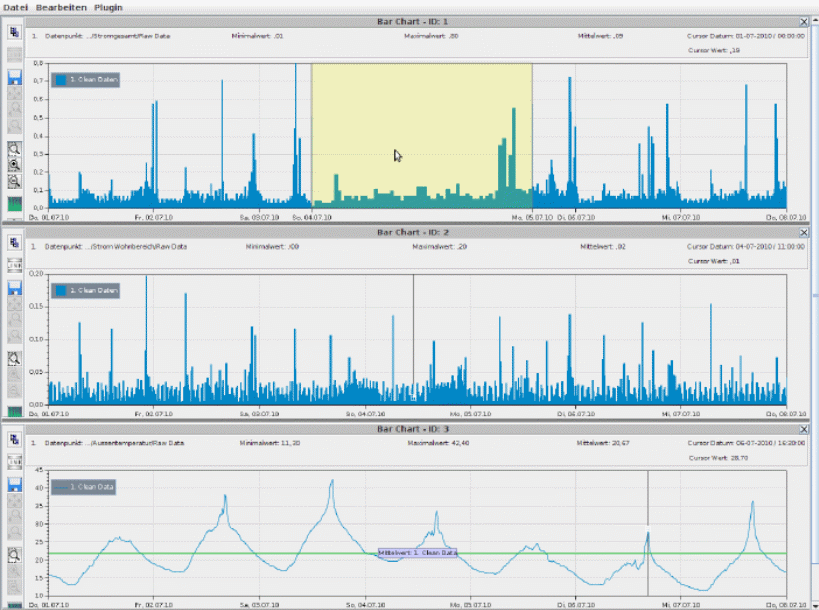

Рисунок 110. JEGraph – Инструмент Лупа

Инструмент лупа позволяет увеличить конкретную область при наведении указателя мыши.

Масштабирование при анализе графика упрощает нахождение аномалий потребления.

JEGraph – Инструмент Порога.

Рисунок 110. JEGraph – Инструмент Порога

Инструмент Порога позволяет:

• Оценка экономии потенциала;

• Анализ потенциала реализации управления пиковой нагрузки;

• Для проверки интеграции свойств в виртуальную электростанцию.
