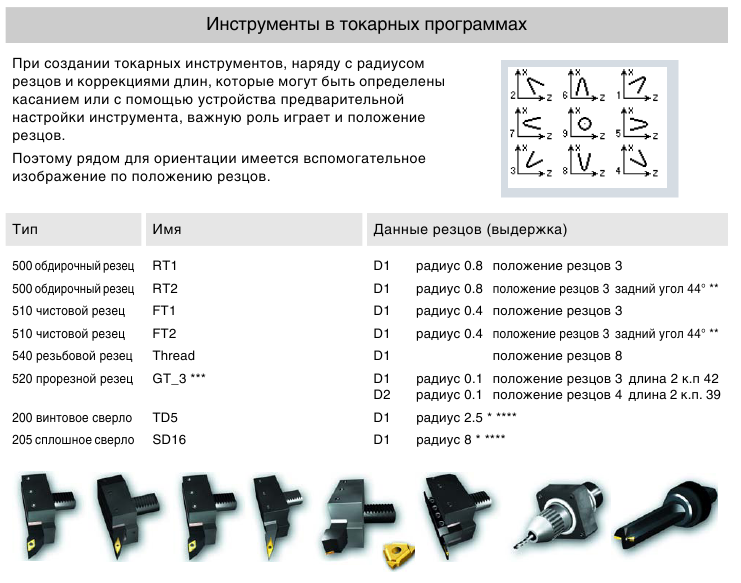

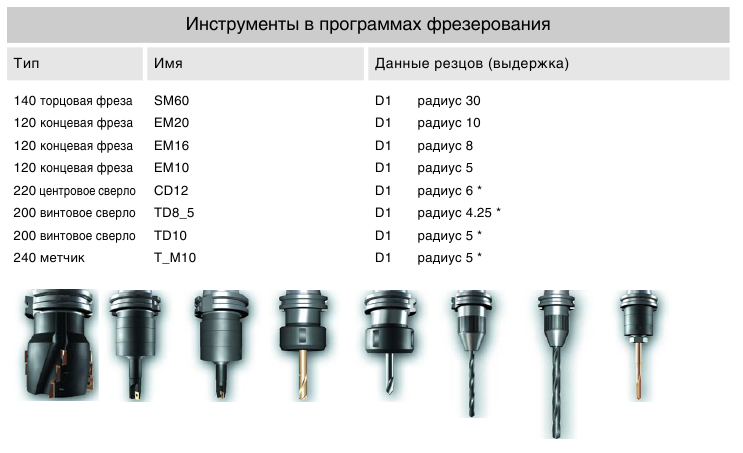

2.5. Описать режущий , вспомогательный инструмент. Составить эскиз (чертеж) специального инструменты.

2.6 Изучить конструкцию приспособлений для закрепления заготовки. Составить эскизы (чертежи приспособлений для выполнения операций.

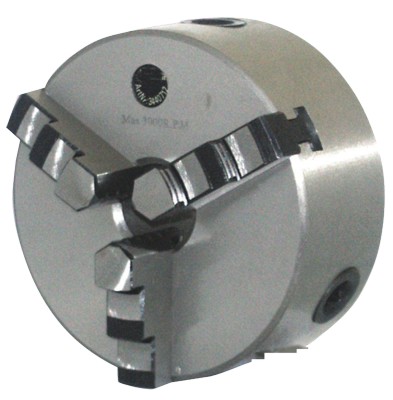

1. Трехкулачковые токарные патроны Optimum





1. Центральное зажатие

2. Корпус из высококачественного чугуна

3. Цилиндрическая посадочная поверхность по DIN 6350

4. Радиальное биение менее 0,05 мм.

5. Для установки необходим фланец патрона.

2. Габаритные и присоединительные размеры трехкулачковых токарных патронов Optimum

Патрон	D, мм	D1, мм	D2, мм	D3, мм	d, мм	H, мм	H1, мм	h, мм	Макс. обороты, об / мин
ø 80 мм	80	55	66	16	М6	66	50	3,5	4000
ø 100 мм	120	72	84	22	М8	74,5	55	3,5	3500
ø 125 мм	125	95	108	30	М8	84	58	4	3000
ø 160 мм	160	130	142	40	М8	95	65	5	2150



2.7 Составить эскиз(чертеж) контрольного приспособления

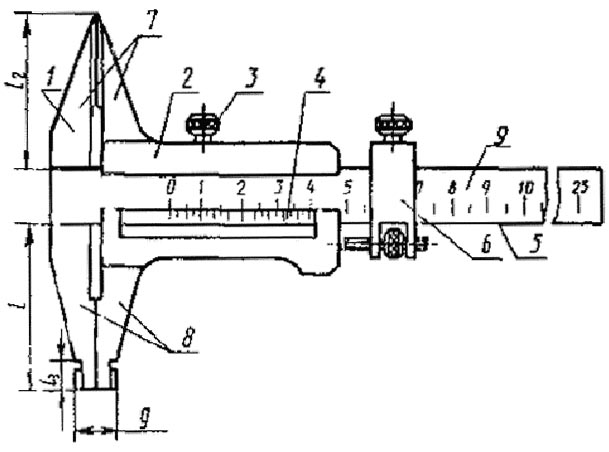

Контрольным приспособлением для измерения размеров детали является Штангенциркуль ШЦ-ll-250-01-2 ГОСТ 166-89.

1 - штанга; 2 - рамка; 3 - зажимающий элемент; 4 - нониус; 5 - рабочая поверхность штанги; 6 - устройство тонкой установки рамки; 7 - губки с кромочными измерительными поверхностями для измерения наружных размеров; 8 - губки с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно; 9 - шкала штанги.
