Н С К

ДОСТУПНАЯ ЭФФЕКТИВНОСТЬ

ОГЛАВЛЕНИЕ

1. Где целесообразно использовать народный солнечный коллектор? 3

2. Типовой отопительный сезон 3

3. Типовой объект 3

4. Энергия Солнца – неисчерпаемый ресурс 3

5. Важные параметры солнечного излучения 4

Несмотря на то, что солнце светит всем и всегда, есть масса факторов, серьёзно влияющих на процесс улавливания солнечной энергии. Вот некоторые из них. 4

6. Отопление и горячее водоснабжение типового объекта 6

7. Технические характеристики Народного солнечного коллектора 7

8

8. Массированное применение Народных солнечных коллекторов 8

100 модулей НСК максимально возможное количество энергии за 1 день: 8

9. Система отопления и горячего водоснабжения (ГВС) типового объекта на основе НСК 9

Моделирование отопительного комплекса состоящего из 100 модулей НСК и работающего на «стандартный дом» расроложенный согласно пункту 1: 9

10. Комплексное решение – НСК и тепловой аккумулятор 9

11. Примеры конфигурации комплекса 10

1. Где целесообразно использовать народный солнечный коллектор?

Испытания полного календарного цикла (весна, лето, осень, зима) проводились в Стокгольме, Швеция, на широте 59 °. Это базовый вариант. С такой же эффективностью народный солнечный коллектор – НСК, будет работать, например, в Санкт-Петербурге, находящемся на той же широте.

Общая закономерность такова: южнее 59-ой широты НСК будет работать лучше, севернее – хуже.

Но и это легко исправить, установив дополнительные модули народного коллектора. Ведь он не только эффективен, но и дёшев по сравнению с аналогичными устройствами.

2. Типовой отопительный сезон

Расчёты и проектирование теплового комплекса на базе народных солнечных коллекторов проводились, исходя из продолжительности отопительного периода в 6 месяцев – с середины октября до середины апреля.

3. Типовой объект

Среднестатистический загородный дом со следующими параметрами^:

Площадь - 149 м²

Энергопотребление в год - 25 000 кВтч, из них:

 5 000 кВтч электричество

 5 000 кВтч горячее водоснабжение

 15 000 кВтч отопление

4. Энергия Солнца – неисчерпаемый ресурс

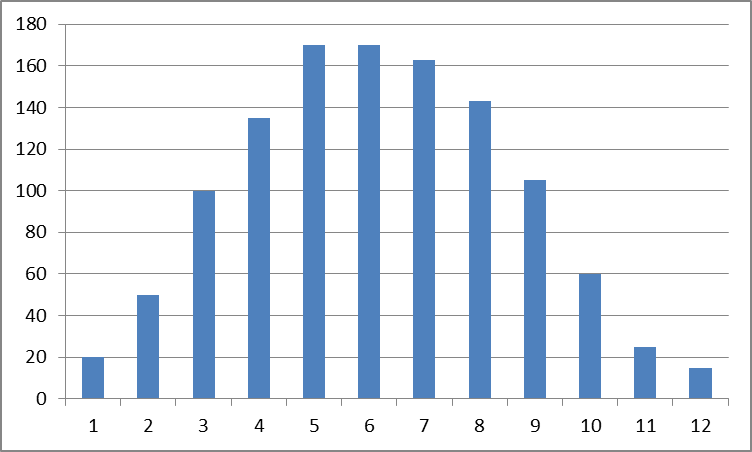

По данным многолетних наблюдений Шведского государственного метрологического института,SP (диаграмма 1):

кВтч/(м² месяц)

янв фев мар апр май июнь июль авг сен окт ноя дек

Диаграмма 1

Синим цветом показано, сколько солнечной энергии (в кВтч)теоретически доступно с одного квадратного метра солнцеприемной площади в месяц и год. Для широты 59 ° солнечный ресурс составляет 1150 кВтч с одного квадратного метра в год.

Солнце светит всем! И светит хорошо.

Это как бы в теории. На практике данные следующие:

На широте Стокгольма и Санкт-Петербурга (таблица 1):

Отопительный сезон	Световой день (часов)	Мощность излучения (Вт/м2)
вторая половина октября	9	700
ноябрь	7	600
декабрь	6	550
январь	7	600
февраль	9	600
март	12	800
первая половина апреля	13	900

Таблица 1

Измерения параметров солнечного излучения проводились с октября 2011 по апрель 2012 года на измерительном стенде с помощью датчика, направленного на юг:

Четыре небольших коллектора использовались для испытаний различных абсорбционных материалов, улавливающих солнечную энергию.

5. Важные параметры солнечного излучения Несмотря на то, что солнце светит всем и всегда, есть масса факторов, серьёзно влияющих на процесс улавливания солнечной энергии. Вот некоторые из них.

5.1. Количество ясных, солнечных дней (табл.2):

Месяц отопительного сезона	Энергия, доступная с 1 м2 солнцеприемной площади (кВтч)	Количество солнечных часов в месяц	Примерное количество солнечных дней
вторая половина октября	30	43	каждый 3 день
ноябрь	25	42	каждый 5 день
декабрь	15	27	каждый 5 день
январь	20	33	каждый 5 день
февраль	50	83	каждый 3 день
март	100	125	каждый 3 день
первая половина апреля	67	74	каждый 3 день

Таблица 2

Пример откуда взяты цифры в таблице 2 :

диаграмма 1 → месяц ноябрь →доступно 25кВтч =25000 Втч

25000 Втч разделить на 600 Вт (таблица 1 , ноябрь) ≈ 42 часа в месяц (солнечные)

Возьмем таблицу 1 , месяц ноябрь → средняя продолжительность светового дня 7 часов

Затем умножим 7 часов на 30 дней(кол-во дней в ноябре) = 210 световых часа в ноябре

Затем разделим 210/42≈ 5 дней → то есть приблизительно каждый 5 день солнечный в ноябре месяце
