7. Контрольні запитання

  1. Фізична суть процесу теплопровідності.

  2. Які ознаки стаціонарного температурного поля?

  3. Що таке температурний градієнт? Який його геометричний та фізичний зміст?

  4. Сформулюйте основний закон теплопровідності Фур`є та наведіть його математичний вираз.

  5. Що називається коефіцієнтом теплопровідності? Які одиниці вимірювання цієї величини?

  6. Поняття термічного опору, його фізичний зміст. Як визначається термічний опір для сферичної стінки?

  7. Чому при сталому коефіцієнті теплопровідності у випадку плоскої стінки градієнт температури є величина незмінна, а у випадку кульової стінки - змінюється по її товщині? При поясненні використати закон теплопровідності Фур`є.

  8. Переваги методу кулі, який використовується для експериментального визначення коефіцієнта теплопровідності.

  9. Які величини слід вимірювати для визначення коефіцієнта теплопровідності?

  10. Які основні джерела похибок при виконанні експериментів?

СПИСОК ЛІТЕРАТУРИ

  1. Исаченко В.П., Осипова В.А., Сукомел А.С. Теплопередача. - М.: Энергия, 1981. - 417 с.

  2. Михеев М.А., Михеева И.М. Основы теплопередачи. - М.: Энергия, 1977. - 344 с.

  3. Краснощеков Е.А., Сукомел А.С. Задачник по теплопередаче - М.: Энергия, 1980. - 287 с.

  4. Босый В.В., Васильченко Г.Н., Панов Е.Н. Инженерные методы расчета погрешностей при виполнении лабораторных работ по курсам "Тепломассообмен" и "Техническая термодинамика" - К.: КПИ , 1985. - 76с.

Показання приладів та результати розрахунків

По-

П о

казан

н я

т ерм

опар,

0С

Різ-ни-

Се-ред-

Тер-

міч-

Кое-фі-

Від-нос-

дос-

лі-

На-

пру

га

U,

Струм

I,

туж-ність

на-грів-

ника

Wе,

в н у

п о в

н а

тр іш

е р х

н і й

н і

з о в

п о

н а

н і ш

в е р

н і й

х н і

ця

се-ред-ніх тем-пера-тур

ня тем-

пера-

тура

ний

опір

Rl,

цієнт теплопро-відності

l,

на

похибка

П р и

м і т-

к и

ду

В

А

Вт

t-1

t-2

се-ред-нє tС1

t-3

t-4

се-ред-нє tС2

Dt, 0С

tm, 0С

0С .

Вт

Вт .

(м.0С)

Dl/l, %

1

2

3

4

5

. . .

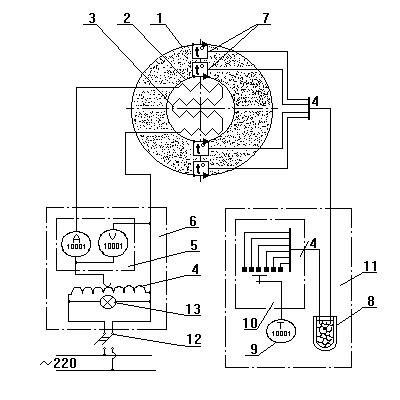

Схема дослідної установки:

1 - зовнішня мідна куля; 2 - внутрішня мідна куля; 3 - нагрівник; 4 - регулятор потужності ; 5 - комбінований прилад Щ 4313; 6 - блок нагрівання; 7 - термопари; 8 - судина Д`юара, або компенсатор електрорушійної сили холодних спаїв термопар; 9 - прилад вимірювання температури (мікропроцесорний вимірювач 2ТРМО); 10 - кнопковий або багатопозиційний перемикач; 11 - блок температур; 12 - вимикач панелі керування; 13 - сигнальна лампа “МЕРЕЖА”
