Максимальное расстояние от мини атс до объекта, м

Тип кабеля	SLT	PT	Домофон
26 AWG	700	140	70
24 AWG	1130	230	110
22 AWG	1800	360	180

Подключение абонентов к KX-T30810В осуществляется аналогично KX-T206 (рис.3.3). Системное программирование производится только через разъем EXT.11. Максимальное расстояние удаления оборудования от системного блока KX-T30810B зависит от типа подключаемого объекта и применяемого кабеля (табл. 3.1).

Порядок выполнения работы

1. Изучить теоретическое описание коммутатора KX-T30810В.

2. Организовать по заданию преподавателя подключение к KX-T30810В внутренних абонентов, системного телефонного аппарата и внешнее соединение.

Содержание отчета

1. Схема организации подключений к KX-T30810В в лаборатории с указанием используемых разъемов.

2. Ответы на контрольные вопросы (устно).

Контрольные вопросы

1. Каковы функциональные возможности KX-T30810В?

2. Назовите особенности порта EXT.11.

3. Укажите тип коммутации в KX-T30810В.

4. От чего зависит максимально допустимая удаленность абонентов от KX-T30810В?

Лабораторная работа № 4

«Системное программирование KX-Т30810В»

Инструкция по программированию KX-T30810В

Для изменения системных установок KX-T30810В можно использовать системные телефонные аппараты КХ-Т30820, КХ-Т30830, КХ-Т30850, КХ-Т7020, КХ-Т7030, КХ-Т7050, КХ-Т7130, KX-T7730. В настоящей лабораторной работе для программирования применяется KX-T7730 (рис.2.1).

Для входа в режим программирования на блоке КХ-Т30810В нужно:

• установить на системный аппарат оверлей (рис.9,б);

• подключить системный аппарат к KX-T30810B через разъем EXT.11;

• переключатель «SYSTEM» перевести в положение «PROGRAM».

П ри программировании трубка должна лежать на аппарате.

Рис. 4.1. Установка даты и времени

Рис. 4.2. Ввод системного скоростного набора

О свобождение от ограничения платных звонков системного скоростного набора для любого из трех классов задается программно (рис.4.3).

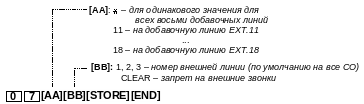

Р ис. 4.3. Назначение класса сервиса

Рис. 4.4. Выбор режима набора (DTMF/импульсный)

Р ежим переключения (дневного/ночного функционирования) может быть задан вручную либо автоматически.

Р ис. 4.5. Режим переключения (дневного/ночного функционирования)

Рис. 4.6. Время начала дневного/ночного функционирования

Команды (рис.4.7 и 4.8) выбирают добавочные номера, которые будут использованы для набора внешнего номера при дневном и ночном режимах.

Р ис. 4.7. Назначение внешнего номера для дневного режима

Рис.4.8. Назначение внешнего номера для ночного режима

К оманды (рис.4.9 и 4.10) выбирают добавочные номера, на которых будут раздаваться сигналы входящих внешних звонков.

Рис. 4.9. Назначение сигнала звонка при внешнем входящем вызове для дневного режима

Р ис.4.10. Назначение сигнала звонка при внешнем входящем вызове для ночного режима

Для ограничения платных звонков предусмотрено три класса (табл.4.1).

Табл.4.1
