Введение
Цифровые коммутационные станция широко применяются в различных отраслях производственной деятельности. В частности на железной дороге с их помощью организуют служебные переговоры между абонентами сети общетехнологической связи железнодорожного транспорта.
Цифровые телефонные станции Рanasonic позволяют организовать связь для небольших по размеру организаций. Данные коммутационные станции поддерживают широкий спектр функций, таких как организация групп серийного поиска, прямые связи, пересылка вызовов, подключение домофонов и электромеханических дверных замков. Начальная инсталляция и дальнейшее управление осуществляется с помощью компьютера или с системного телефонного аппарата.
В методических указаниях содержатся основные аспекты по аппаратной конфигурации и начальной инсталляции телефонной станции, рассматриваются основные принципы программирования телефонной станции. Студентам предлагается изучить некоторые подходы программирования дополнительных видов обслуживания и сервисных функций автоматической телефонной станции (АТС).
Лабораторная работа № 1
«Изучение функций и конструкции модульного коммутатора Panasonic KX-Т206»
1. Краткие сведения о системе
P
Рис.1.1. Внешний вид коммутатора Panasonic KX-T206
anasonic
KX-T206 – это аналоговая офисная мини АТС,
рассчитанная на две внешние (далее СО
– Central
Office)
и шесть внутренних (добавочных) линий.
Базовый блок не расширяется. Конструктивно
KX-T206 выполнена в едином корпусе с блоком
питания, кроссом и платами расширения
(рис.1.1). Станция может программироваться
с системного или обычного аналогового
телефона с тональным набором. ЦПУ АТС
8 бит ПЗУ управления: 64 КБ, оперативная
память управления: 8 КБ.
Станция предусматривает подключение одного домофона.
Коммутация в АТС осуществляется посредством координатного переключателя МОП транзисторах, работающего в режиме пространственного разделения.
Потребляемая мощность составляет 36 Вт. Источники питания АТС:
основное питание осуществляется от АС 110-240 В, 50/60 Гц, 0,5 А;
вторичное – от схем: +5; +15; +30 В.
При сбое питания внешняя линия СО 2 автоматически подключается к добавочной линии 22.
В случае сбоя основного питания для сохранения системных данных предусмотрена встроенная батарея.
Напряжение звонка 90 В (ср. кв.) при 20 Гц.
Режимы набора номера:
при внешнем связи: импульсный (10 имп/с) и тональный;
при внутренней связи: импульсный (10; 20 имп/с) и тональный.
Основные функции системы:
конференцсвязь до 3 абонентов (максимум 2 внешних абонента);
дневной/ночной режимы работы;
80 номеров системного ускоренного набора, которые хранятся в памяти станции и доступны всем абонентам;
ограничение платных звонков (запрет выхода на межгород);
автоматический поиск свободной внешней линии;
переадресация звонка (все звонки);
перехват и перевод вызовов;
функция Пейджинга;
встроенный источник музыки при удержании звонка;
автоматический перевод факса (при наличии платы DISA).
Требования к окружающей среде: 0 – 40 ºС, влажность до 90 %.
2. Расположение компонентов системы

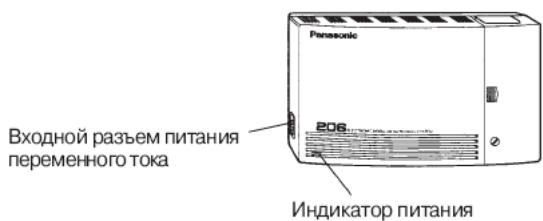

Рис.1.2. Элементы питания
Под передней крышкой блока расположены гнезда и разъемы для подключения линий и устройств (рис.1.3).

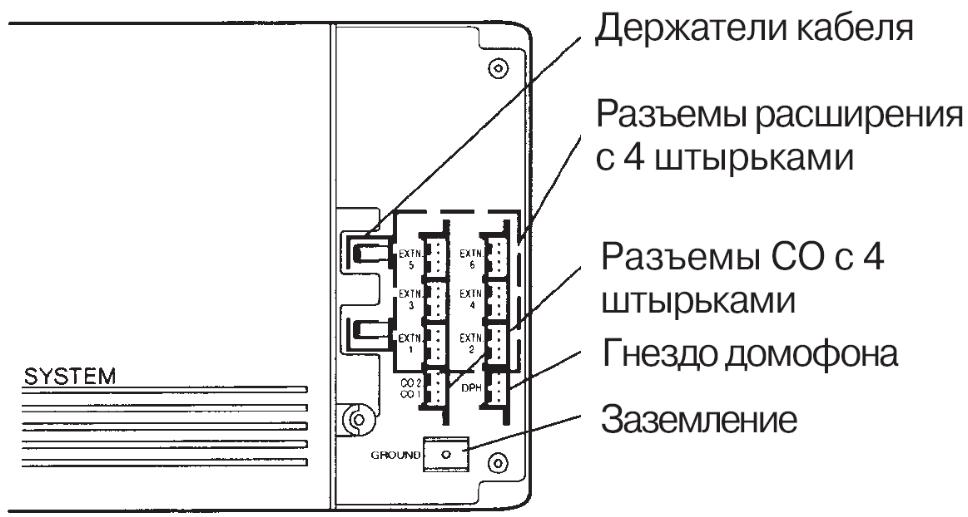

Рис.1.3. Расположение гнезд и разъемов
Порт EXTN.1 является гибридным и допускает подключение как системного (PT), так и стандартного однолинейного телефона (SLT). Пять портов EXTN.2 – EXTN.6 предназначены для подключения однолинейных телефонов.
Для подключения внешних линий СО используется четырехштыревой телефонный штекер (рис.1.4). Подключение двух внешних линий осуществляется с помощью одного такого штекера (рис.1.5)

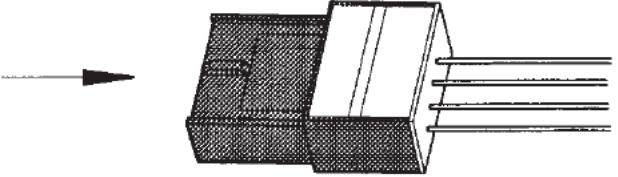

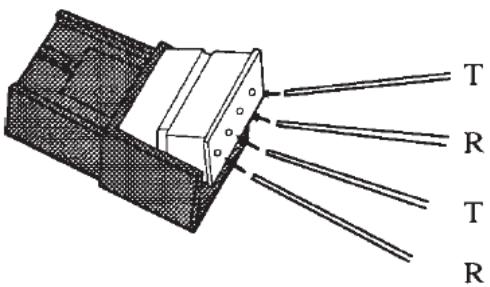

Рис.1.4. Телефонный штекер для внешних линий СО

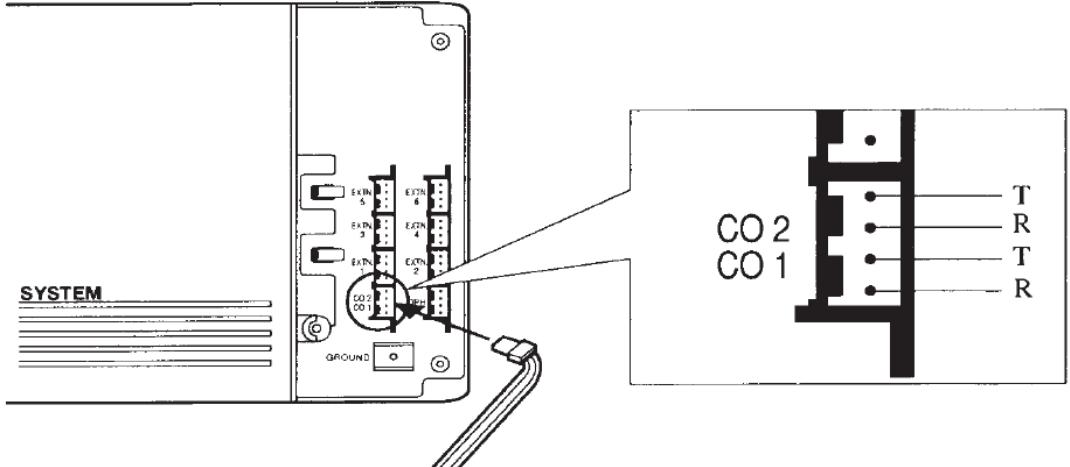

Рис.1.5. Подключение внешних линий СО
Для подключения добавочных (внутриофисных) линий к разъемам EXTN.1-EXTN.6 применяется аналогичный четырехштыревой штекер (рис.1.6).
а) б)

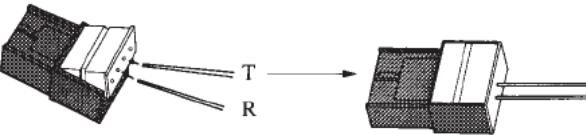

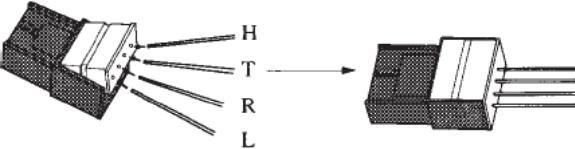

Рис.1.6. Телефонный штекер добавочной линии: а) для системного телефона;
б) для однолинейного телефона
Один штекер позволяет подключить одну добавочную линию (рис.1.7).

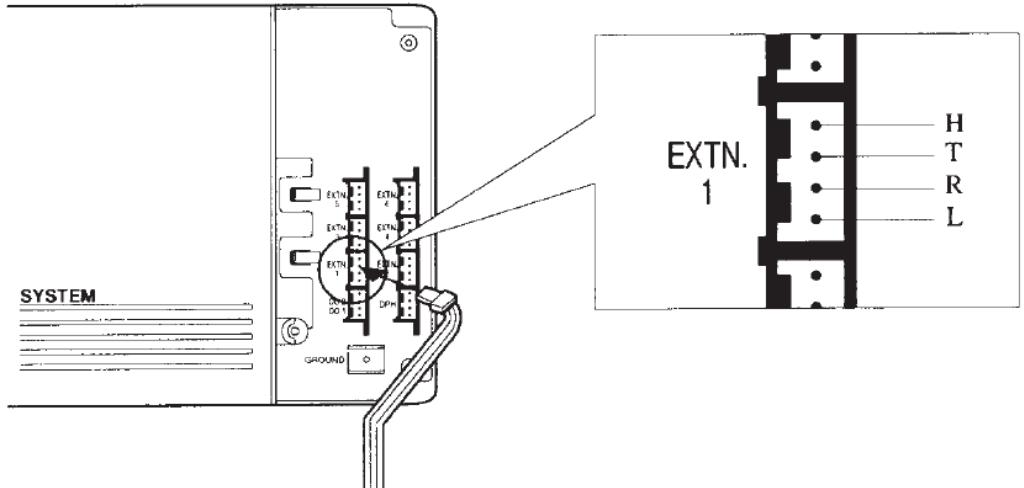

Рис.1.7. Подключение добавочной линии
Каждая добавочная линия имеет собственный номер (табл.1). Системный телефон может быть подключен только к разъему EXTN.1.
Табл.1.1
