3.4.6. Лестницы
Лестницы служат для обеспечения сообщения между помещениями, расположенными на разных уровнях (этажах), а также для аварийной эвакуации из зданий людей, имущества, оборудования и облегчения работы пожарных команд.
По назначению лестницы бывают: основные, или главные (общего пользования), вспомогательные – чердачные, подвальные, запасные, служебные, пожарные, аварийные, входные.
По расположению в здании различают:
внутренние закрытые, расположенные в помещениях, называемых лестничными клетками;
внутренние открытые — в парадных вестибюлях, холлах и др.;
наружные.
Лестница состоит из наклонных лестничных маршей и лестничных площадок (междуэтажных и этажных).
Лестничный марш состоит из наклонных балок — косоуров, или тетив и ступеней.
По числу маршей в пределах одного этажа лестницы бывают одномаршевые; двухмаршевые и трехмаршевые при большой высоте этажей или при наличии между маршами лифтов.
По материалу лестницы бывают деревянные, железобетонные, стальные.
По способу изготовления железобетонные лестницы различают мелкоэлементные, из раздельных площадок и маршей, площадок совместно с маршами, в виде объемного блока (рис. 3.16).

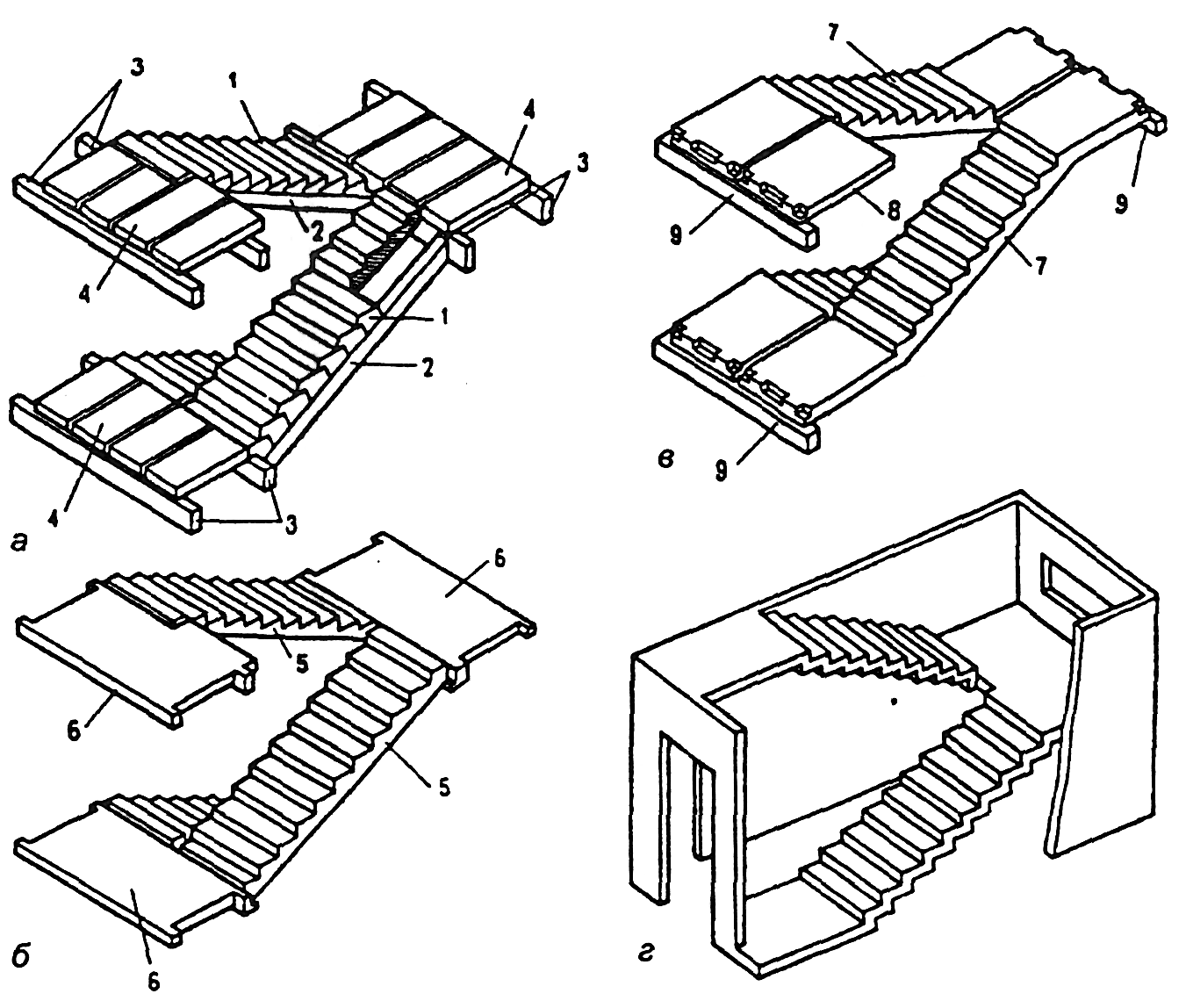

Рис. 3.16. Сборные железобетонные лестницы:
а — мелкоэлементная железобетонная лестница на косоурах (отдельные ступени, косоуры, балки, плиты); б— марши и площадки; в — марши с площадками; г — объемный блок лестничной клетки: 1 — ступени; 2 — косоуры; 3 — балки; 4 — плиты; 5 — марши; б — площадки; 7 — марш с полуплощадкой; 8 — дополнительная полуплощадка; 9 — ригель
Горизонтальная плоскость ступеней называется проступью, а вертикальная — подступенком. Высота ступеней (h) составляет 135-200 мм, ширина (b) не менее 250 мм. Их соотношение определяет уклон марша (h + b). Размеры ступеней устанавливают из среднего шага человека при ходьбе по горизонтали (600 мм): 2h + b = 570-640 мм. Этому условию соответствуют стандартные уклоны лестниц: 1:2; 1:1,5; 1:1,75 и 1:1,25. Основные лестницы имеют уклон 1:2 при ступенях 150 х 300 мм.
Число ступеней (подъемов) в одном марше между площадками должно быть от 3 до 16 штук, а в одномаршевых — до 18 штук.
Лестничные марши и площадки должны иметь ограждение с поручнями высотой не менее 1,2 м.
Ширину марша лестницы производственных зданий следует принимать не менее расчетной ширины эвакуационного выхода (двери) с этажа с наиболее широкой дверью в лестничную клетку, но не менее 1 м [18, п. 2.35].
Ширина лестничного марша в зданиях должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее:
1,35 м — для зданий с числом пребывающих в наиболее населенном этаже более 200 человек;
1,2 м — для остальных зданий;
— 0,9 м — для всех помещений с числом одновременно пребывающих в нем до 5 человек.
Промежуточная площадка в прямом марше лестницы должна быть шириной не менее 1 м. Ширину лестничных площадок не следует принимать меньше ширины марша.
3.4.7. Окна
Заполняют оконные проемы оконными коробками, остекленными переплетами и подоконными досками.
Переплет — это каркас (из деревянных брусков, стальных, алюминиевых или пластмассовых профилей (металлопластиковые), из железобетона или легкого армированного бетона), которым заполняют оконные проемы и к которому крепят листовые стекла и стеклопакеты [12]. Окна с открывающимися переплетами называют створкой. Для проветривания помещений предусматривают форточки и открывающиеся фрамуги. Обычно ширина и высота переплетной конструкции меньше размеров светового проема. В зависимости от числа створок различают одно-, двух-, трех- и четырехстворчатые окна. Оконные коробки бывают отдельные для каждого переплета или общие — для двух. Обычно окна с двумя переплетами проектируют открывающимися вовнутрь. Створки, фрамуги и глухие переплеты состоят из обвязок (брусков наружного контура) и горбыльков — узких горизонтальных и вертикальных брусков. В настоящее время получили распространение более экономичные спаренные переплеты по сравнению с раздельными переплетами.
Для достижения необходимой освещенности и аэрации остекленные поверхности наружных стен промышленных зданий делают значительно больших размеров. Их размеры определяют расчетами и с учетом унификации переплетов назначают кратными по ширине 0,5 м и по высоте 0,6 м. В большинстве случаев переплеты окон в промышленных зданиях делают с одинарным остеклением.
Переплеты могут быть деревянными и стальными (в горячих цехах, с высокой влажностью), из алюминиевых сплавов, железобетонными.
Стальные переплеты бывают как отдельные, так и в виде крупных панелей. Отдельные стальные переплеты изготовляют из прокатных или гнутых штампованных профилей. Переплеты могут быть глухие и открывающиеся с верхним и боковым подвесом.
Оконные крупные панели соответствуют размерам стеновых панелей высотой 1200 и 1800 мм и длиной 6,0 м. Они могут быть глухими и с открывающимися створками, с одинарным или двойным остеклением. Панель состоит из общей рамы и остекленных элементов (рамок), которые либо навешивают на петли, либо закрепляют при помощи сварки. По высоте проема панели устанавливают друг на друга. Каждую панель крепят болтами к колоннам каркаса в четырех точках.
Железобетонные оконные переплеты огнестойки, прочны, не подвергаются коррозии и загниванию, экономичны в эксплуатации, но трудоемки в изготовлении.
Оконные проемы можно заполнять и профилированным стеклом, стеклопрофилитом, которые изготовляют швеллерного или коробчатого сечения.
