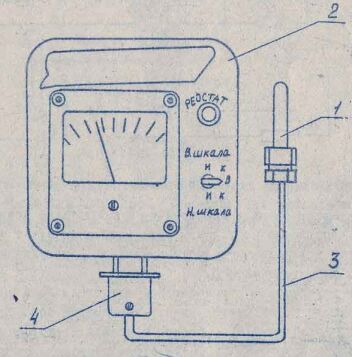

Электротермометр ам-2м-1

Рис.1.11

Сопротивление трёх плеч измерительного моста R , R и R и контрольное сопротивление R изготовлены из манганинового провода, который практически не меняют своего электрического сопротивления при изменении температуры.

Значение температуры электротермометра определяется по шкале указывающего прибора, разбитой на два диапазона. Диапазоны переключаются переключателем В (рис.1.12). В обоих диапазонах при крайне левом положении стрелки указывающего прибора измерительный мост уравновешивается, и ток в его диагонали отсутствует. Для правильной работы измерительного моста необходимо, чтобы величина напряжения питания не менялась в течении времени проведения измерения.

Принципиальная схема и конструкция прибора дают возможность поддерживать напряжение постоянным. Для этой цели пульт электротермометра снабжён контрольным сопротивлением R , регулировочным реостатом R и переключателем В.

В момент регулировки с помощью переключателя рода работ В к измерительному мосту подключается вместо термометра сопротивление RT, контрольное сопротивление R , равное приблизительно сопротивлению датчика при температуре +45 С. После этого вращением рукоятки реостата R , стрелка указывающего прибора устанавливается в крайнее правое положение на шкале, соответствующее делению +45 С, после чего пульт считывается подготовленным к производству измерений.

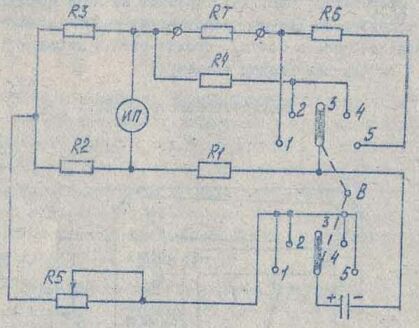

Электрическая принципиальная схема электротермометра

Рис.1.12

Прибор измерения температуры газа (рис.1.13) состоит из металлического корпуса 1, проволочного термосопротивления 2 и проводов с выводами 3 и термочувствительного элемента 4.

Датчик измерения температуры газа

Рис.1.13

В качестве термочувствительного элемента датчика использована вольфрамовая проволока 11 микрон, приваренная к конотантановым ножкам, которые с натягом вставляются в пластмассовый корпус. Резьбовое соединение термосопротивления и корпуса герметизировано эпоксидной смолой ЭД-6. Датчик измерения температуры газа включается в полумостовую схему (рис.1.14) совместно с балластными сопротивления, необходимыми для согласования работы термодатчика с тензометрическим усилителем. Постоянная времени тепловой инерции датчика, определяемая посредством сравнения осциллографических записей значений температуры и давления газа пневмоаккумулятора, не превышает 0,0030 с.

Датчик измерения температуры масла (рис.1.15) состоит из металлического корпуса 1, гайки 2, термосопротивления 3 и разъёма 4.

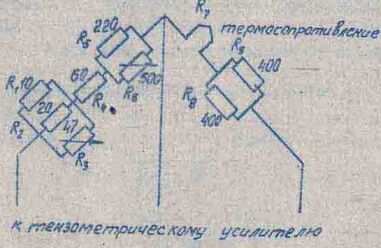

Схема включения датчика температуры

в полумостовую схему

Рис.1.14

Датчик предназначен для измерения температуры масла в диапазоне от –50 до +250 С.

Термосопротивление (чувствительный элемент) представляет собой керамический каркас, в каналы которого помещена спираль из платиновой проволоки. Концы спирали приварены к выводам, через которые чувствительный элемент соединён с кабелем. Каналы каркаса засыпаны керамическим порошком, торцы герметизируют глазурью. Защитная арматура состоит из стальной трубы и корпуса 1.

Показатели тепловой инерционности датчика составляют 10-60с.

Таблица 1.1

Технические характеристики термометров сопротивления

Тип термометра	Номинальное сопротивление при 0 С, Ом.	Обозначение градуиров. хар-ки	Диапазон температур, С
1	2	3	4
ТСП	1	1П	-50 - +1100
	5	5П	-100 - +1100
	10	10П	-200 - +1100
	50	50П	-260 - +1100
	100	100П	-260 - +1100
	500	500П	-260 - +300
ТСМ	10	10Л	-50 - +200
	50	50М	-50 - +200
	100	100М	-200 - +200
