2)Единая модульная система (емс).

ЕМС - это совокупность правил позволяющих увязать размеры сборных конструкций с объёмно-планировочными размерами зданий. За основной модуль М принимают величину 100мм. Все размеры объемно-планировочных, конструктивных элементов здания и сборных конструкций должны быть кратны 100мм.

При назначении больших размеров (ширины, длины) элементов используют укрупненные модули 6000,3000 ,1000 и т.д., обозначаемые соответственно 60М, 30М ,10М=1000мм=1м.

При небольших размерах элементов (толщины и т. п.) применяют соответственно дробные модули, например 50 т.е. 1/2М; 1,2М=5мм и т. д.Расстояние между координационными осями кратны укрупнённому модулю. Основные конструкций здания совмещают с координационными осями.

Для учета зазоров и швов между сборными конструкциями ЕМС предусматривает несколько категорий модульных размеров:

L.к. - конструктивный размер, без учёта шва для различных конструкций и изделий на чертежах, определяющий проектные размеры сборных элементов, отличающиеся от номинальных на величину нормированных (5, 10, 15, 20 мм) зазоров и швов (Рис 4, а).

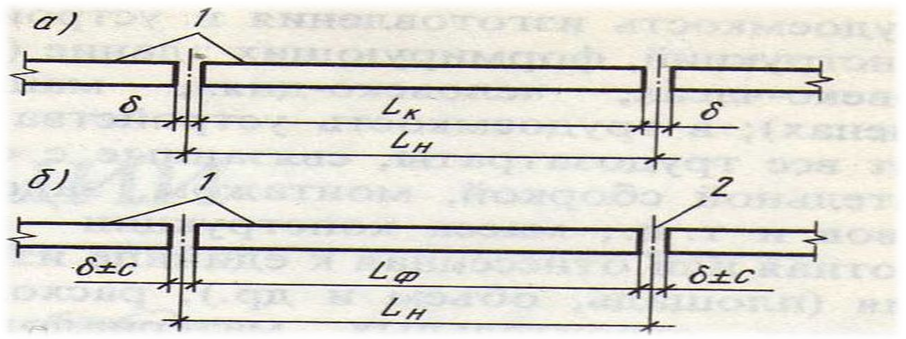

Рисунок 4 - Размеры конструктивных элементов:

а - номинальный и конструктивный, б - натурный, или фактический, 1-конструктивные элементы; 2- зазор

L.ф. - фактический или натурный – размеры изготовленной конструкции с учетом установленных ГОСТом допусков (α) на производство данной продукции(положительная и отрицательная величина отклонения от конструктивного размера) (Рис 4, б):

L.ф =L.к α.

L .н. - номинальный или координационный размер, определяющий проектное расстояние между координационными (модульными) разбивочными осями здания, или условные размеры конструкции с учетом зазоров и швов (Рис 4, б): L.н. =L.к. +2( δ) .

Тема: Введение. Конструктивные элементы здания

Конструктивные элементы здания – это отдельные части зданий, выполняющих определенную функцию. К ним относятся фундаменты, стены, перекрытия, крыша, окна, двери, лестницы и др.

1.Фундамент - это подземная часть здания, воспринимающая нагрузки от вышележащих конструкций и передающая их на грунт. (Рис 5,1)

1.По конструктивным схемам:

-Ленточные фундаменты (располагаемые непрерывной лентой под несущими стенами здания).

-Столбчатый фундамент (в виде отдельных опор под колонами каркасных зданий).

-Сплошной фундамент (в форме массивной плиты под зданием).

-Свайный фундамент (в виде железобетонных или других стержней забитых в грунт).

2.По материалу:

-из природного камня

-бутобетона

-бетона

-железобетона.

3.По характеру работы:

-жёсткие, работающие только на сжатие,

-гибкие, работающие на сжатие и изгиб.

4.По глубине заложения:

-фундамент мелкого заложения (до 5м)

-глубокого (более 5м).

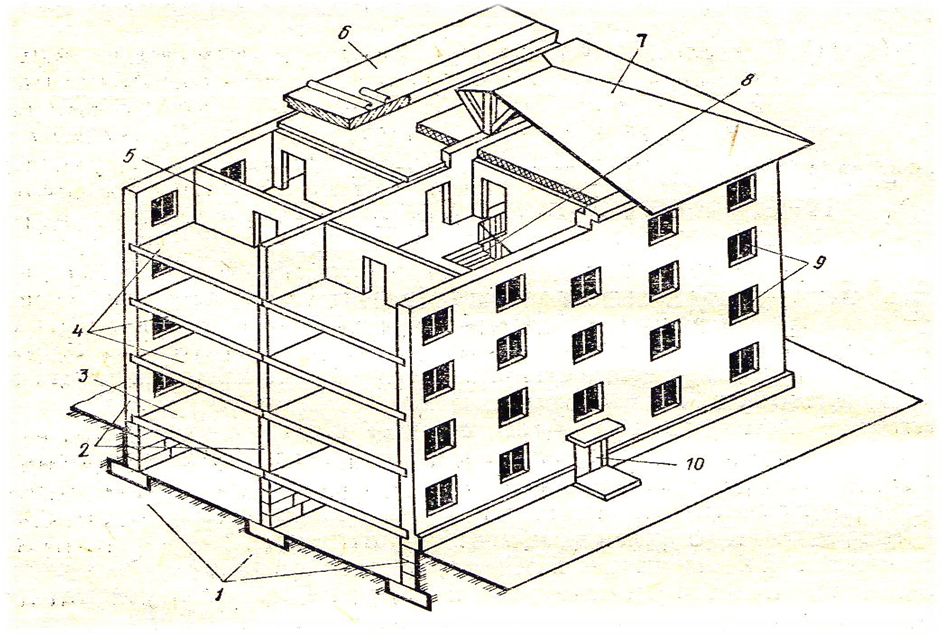

Рисунок 5-Конструктивные элементы здания

1-фундамент; 2-стены (наружные и внутренние); 3-надподвальное перекрытие; 4-междуэтажное перекрытие; 5-перегородка;6-бесчердачная крыша (вариант); 7-чердачная крыша; 8-лестница; 9-окна; 10-дверь.

2.Стены (наружные и внутренние) – вертикальные ограждения, защищающие помещение от воздействия внешней среды и отделяющие одно помещение от другого. (Рис 5,2)

1.По местоположению:

-наружные стены

-внутренние стены

2.По статической работе:

-Несущие стены

-самонесущие стены

-навесные стены

-поэтажно опираемые

а) Несущие стены - воспринимают нагрузки от собственного веса и опирающихся на них конструктивных элементов.

б) Самонесущие стены - воспринимают нагрузку только от собственного веса.

в) Навесные стены – воспринимают нагрузку от собственного веса и передают её на каркас здания ( колонны).

г) Поэтажно-опираемые - воспринимают нагрузку от собственного веса и передают её на междуэтажные перекрытия.

3.По конструкции:

-мелкоэлементные стены из кирпича, керамического камня, мелких блоков и т.д.

-крупноэлементные стены из крупных панелей и блоков.

3.Опоры – в виде железобетонных колонн, кирпичных столбов, заменяя внутренние стены, передают нагрузки на фундамент от вышерасположенных элементов.

4.Перекрытия – горизонтальные конструктивные элементы, разделяющие здания на этажи и передающие нагрузки на стены или колонны. (Рис 5,3 и 4)

1.По местоположению в зданий

-надподвальные

-нижние

-междуэтажные

-чердачные

1. Междуэтажные перекрытия - разделяющие в зданий один этаж от другого.

2. Надподвальные – отделяющий первый этаж от подвала.

3. Чердачные перекрытия – отделяющие верхний этаж от чердака.

2.По конструкции

-балочные

-без балочные

3.По материалу

-Сборные железобетонные

-Монолиты

-Уложенные, по стальным или деревянным балкам.

5.Ригели – горизонтальные конструктивные элементы, являющимися опорами для панелей междуэтажного перекрытия.

6.Перегородки – вертикальные ограждения, разделяющие смежные помещения. (Рис 5,5)

1.По местоположению

-межкомнатные

-межквартирные

-для кухонь и санитарных узлов

2.По функции

-глухие, с проёмами для дверей или окон

-неполные перегородки, т.е. не доходящие до потолка

3.По конструкции

-сплошные перегородки, т.е. выполненные из однородного материала

- каркасные перегородки, обшитые снаружи листовым материалом

4.По способу установки

-стационарные перегородки с постоянным местоположением.

-трансформируемые - раздвигающиеся или перемещаемые

7.Лестницы – конструктивные элементы, предназначенные для сообщения между этажами. (Рис 5,8)

1.По назначению

-основные лестницы, для повседневного сообщения между этажами.

-вспомогательные лестницы, для связи с подвалом или чердаком.

-служебные лестницы, для обслуживающего персонала столовых, магазинов и других общественных зданий.

-аварийные лестницы, для эвакуаций из здания

-пожарные, обеспечивающие выход на крышу

-входные лестницы, для входа в здания или отдельное помещение

2.По числу маршей

-одномаршевые

- двух маршевые лестницы (чаще всего используют в современных зданиях).

-трёх маршевые лестницы

3.По условиям пожарной безопасности

-защищённые лестницы от огня и дыма, т.е. размещённые в изолированных лестничных клетках (помещениях)

-не защищённые лестницы от огня и дыма

-незадымляемые лестницы, т.е. связанные с помещениями многоэтажных зданий через балкон или лоджию.

8.Крыша – завершающая часть здания и защищающая его от воздействия внешней среды. (Рис 5, 6 и 7)

1.По конструкции

-чердачные крыши, имеющие пространство между перекрытием верхнего этажа и крышей.

-бесчердачные (совмещённые) – объединяющий в один конструктивный элемент перекрытия верхнего этажа и кровлю.

-сборные железобетонные из конструкций и деталей заводского изготовления, широко применяемые в современных гражданских зданиях.

-скатные (одно, двух и много скатные)

-эксплуатируемые (террасы) – для размещения на них спортивных площадок, мест отдыха и т.д.

9.Окна – светопрозрачные ограждения, предназначенные для освещения и проветривания помещения. (Рис 5,9)

1.По назначению

-наружные

-внутренние (передаточные окна между смежными помещениями, фрамуга над дверями).

2.По количеству створок

- одностворчатые

-двухстворчатые

- трёх створчатые окна

3.По способу открывания створок

- с глухими или открывающими переплётами, имеющими вертикальную или горизонтальную подвеску

4.по устройству вентиляций

-через форточки, узкие вертикальные створки

-через вентиляционные короба, имеющие снаружи жалюзийную решётку, а изнутри глухие дверцы

5.По числу рядов остекления

-с одинарным остеклением, применяемые в южных районах или внутри помещения

-с двойным остеклением в районах умеренного климата.

-с тройным остеклением на верхних этажах высотных зданий и в районах севера.

6.По виду светопрозрачного материала

-из обычного стекла толщиной 2-6 мм

-из специального стекла (солнцезащитного и др.)

-из профилированного стекла, стеклоблоков.

10.Двери - подвижные ограждения, обеспечивающие связь между помещениями, а также вход в здание и выход из него. (Рис 5, 10)

1.По местоположению в здании

-наружные двери (входные в квартиру)

-внутренние двери, шкафные (у встроенных шкафов)

-служебные (ведущие в подвал, на чердак)

-парадные (при входе в здание)

2.По числу полотен

-однополньные

-полуторапольные (с двумя полотнами различной ширины)

-двухпольные

3.По характеру ограждения

-глухие

-полуостеклённые

-остеклённые

4.По способу открывания

-открывающиеся окна в одну сторону

-в обе стороны

-раздвижные

-складывающиеся

-вращающиеся.

11.Пол – это многослойная конструкция, состоящая из следующих элементов:

1.покрытия (чистого пола), непосредственно подверженного эксплуатационным воздействиям

2. прослойка, связывающая покрытие с нижележащим элементом пола или перекрытием

3.подстилающего слоя (подготовки) обеспечивающего незыблемость чистого пола и распределяющего нагрузки на междуэтажное перекрытие или на грунт

4. основания, которым может быть междуэтажное перекрытие или естественный грунт.
